a

b

c

M

~ 1100 мм ~ 700 мм ~ 110 мм Электромагнитный

клапан

- Значение  давления  воды  должно  составлять  от

0,15 мПа до 0,6 мПа (1,5 бар - 6 бар).

- Подвод  воды  к  устройству  должен  осуществляться

через  трубопровод  холодной  воды,  который  соответ-

ствует  предписаниям  по  рабочему  давлению  и  гигиени-

ческим нормам.

Используйте  шланг  из  высококачественной  стали,

входящий в комплект поставки (длина 1,5 м). Не исполь-

зуйте  старые  шланги  повторно.  В  качестве  дополни-

тельного  оборудования  можно  получить  шланг-удлини-

тель 3 м. Устанавливать его разрешается только специа-

листу.

В  фитинге  шланга  находится  приемный  фильтр  с  уплот-

нением.

- В месте подсоединения шлангопровода к системе домо-

вого  водоснабжения  необходимо  предусмотреть

запорный  кран,  чтобы  в  случае  необходимости  можно

было перекрыть подачу воды.

- Все  приборы  и  устройства  для  подвода  воды  должны

соответствовать  предписаниям,  действующим  в  стране

использования.

- При установке не допускается повреждение или переги-

бание линии подачи воды.

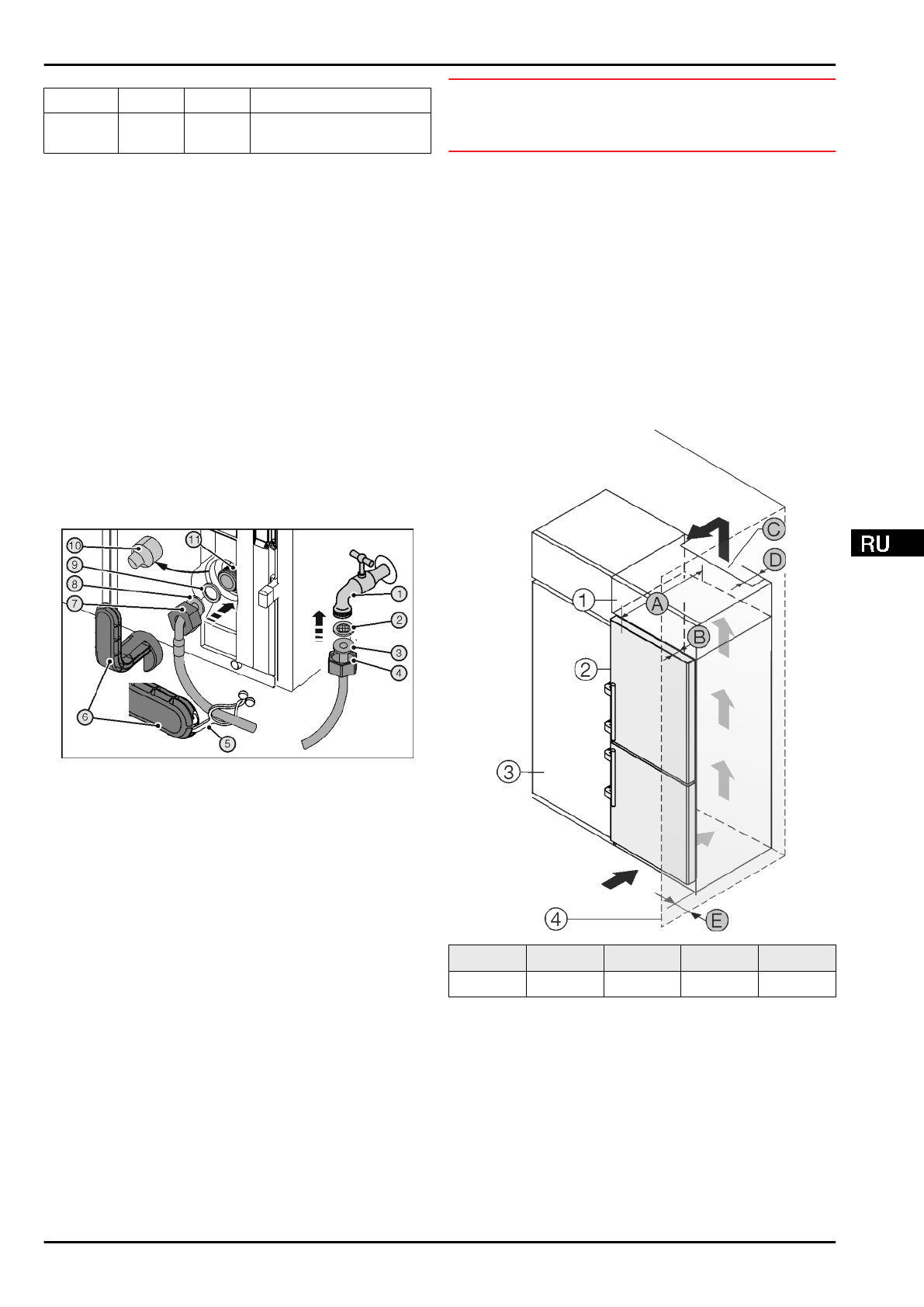

Fig. 41

Электромагнитный  клапан  находится  внизу  на  обратной

стороне  устройства.  Он  оснащен  метрической  резьбой

R3/4.
Для специалистов:
Для  подключения  шланга  из  высококачественной  стали

должен быть доступ к обратной стороне устройства:

u

До  конца  сдвинуть  гайку

 Fig. 41  (4) через  прямой конец

шланга

 Fig. 41 (3) и удерживать.

u

Вставить ситовую ловушку

 Fig. 41 (2) в гайку Fig. 41 (4).

w

Ситовая  ловушка

  Fig.  41  (2)  прилегает  к  прямому  концу

шланга

 Fig. 41 (3) и слегка поддерживается.

u

Подсоедините  к  запорному  крану

  Fig.  41  (1)гайку

Fig.  41  (4)  с  расположенной  на  прямом  конце  шланга

Fig. 41 (3)ситовой ловушкой Fig. 41 (2).

u

Временным  открытием  запорного  крана

  Fig.  41  (1)

подачи  воды  удалить  воздух  из  водопровода  и  запол-

нить водой. Шланг для этого держать в ведре.

u

Снять крышку

 Fig. 41 (10).

u

До  конца  сдвинуть  гайку

  Fig.  41  (7)  через  конец  шланга

в виде угла

 Fig. 41 (8) и удерживать.

u

Смочить  уплотнение

  Fig.  41  (9)  и  вдавить  в  гайке

Fig. 41 (7) на конце шланга в виде угла Fig. 41 (8).

w

Уплотнение

  Fig.  41  (9)  прилегает  к  концу  шланга  в  виде

угла

 Fig. 41 (8) и слегка поддерживается.

ВНИМАНИЕ

Опасность  повреждения  витков  резьбы  электромагнит-

ного клапана

u

Осторожно одеть гайку и навинтить на резьбу.

u

Подсоедините

к

электромагнитному

клапану

Fig.  41  (11)гайку  Fig.  41  (7)  с  расположенным  на

изогнутом  в  виде  угла  конце  шланга

  Fig.  41  (8)уплотне-

нием

 Fig. 41 (9).

u

Затяните  подключения  с  помощью  вспомогательного

инструмента

  Fig.  41  (6)  по  часовой  стрелке,  пока  не

будет  достигнут  максимальный  момента  затяжки  и

вспомогательный  инструмент

  Fig.  41  (6)  начнет  прокру-

чиваться.

u

Откройте  запорный  кран

  Fig.  41  (1)  системы  подвода

воды и проверьте герметичность всей водяной системы.

u

Зацепить  накладку

  Fig.  41  (5)  в  вспомогательном

инструменте

  Fig.  41  (6)  и  для  хранения  закрепить  на

шланге из высококачественной стали.

4.5  Установка в кухонную стенку

Fig. 42

A  [мм]

B  [мм]

C  [cм

2

]

D  [мм]

E  [мм]

665

x

65

мин. 300

мин. 50

мин. 46

x

  При  использовании  пристенных  распорок  этот  размер

увеличивается на 15 мм (см. 4.2) .
Эти  размеры  действительны  для  угла  открывания  90  °.

Расстояния зависят от угла открывания.
Набор  для  ограничения  угла  открытия  дверей  на  90°  в

устройствах  с  амортизацией  закрытия  можно  получить

через сервисную службу.
Устройство  может  быть  окружено  кухонными  шкафами.

Чтобы  уравнять  устройство

  Fig.  42  (2)  по  высоте  с

кухонной  стенкой,  можно  установить  над  устройством

дополнительный шкафчик

 Fig. 42 (1).

Ввод в работу

* Наличие в зависимости от модели и комплектации

19
