u

Осторожно снять крышку.

 Fig. 25 (3)

u

Плотно  прикрутить  опорный  кронштейн  с  подкладкой  с

поворотом на 180° с другой стороны.

 Fig. 25 (4)

u

Установить  крышку  с  поворотом  на  180°  с  другой

стороны.

 Fig. 25 (5)

u

Спереди надвинуть шайбу.

 Fig. 25 (6)

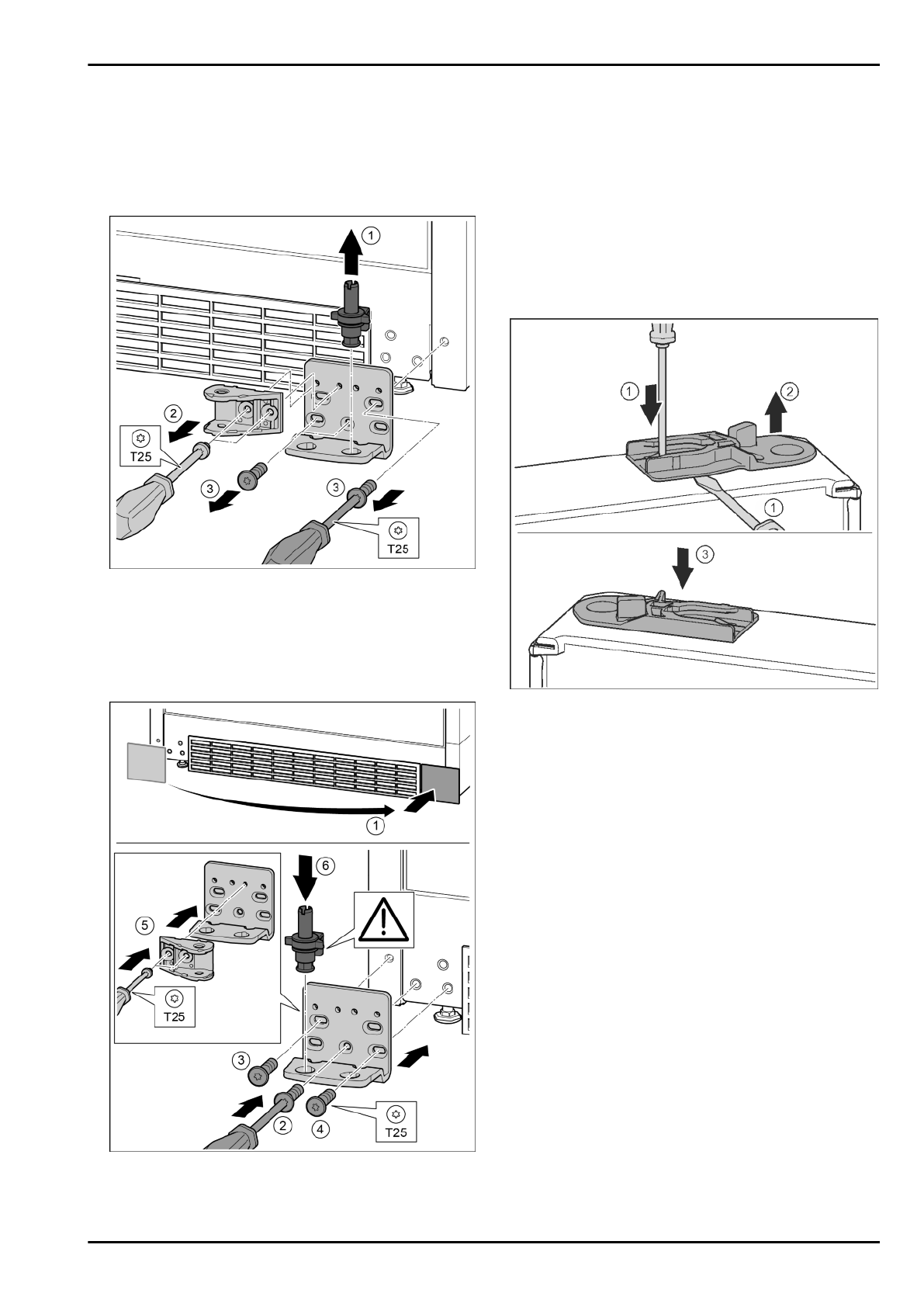

4.3.8  Перестановка нижних опорных частей

Fig. 26

u

Опорный  палец  полностью  извлечь  движением  вверх.

Fig. 26 (1)

u

Открутить  винты  отверткой  Т25  и  снять  соедини-

тельный  элемент  амортизатора  закрывания  дверей.

Fig. 26 (2)

u

Открутить  винты  отверткой  Т25  и  снять  опорный  крон-

штейн.

 Fig. 26 (3)

Fig. 27

u

Снять крышку и поставить с другой стороны.

 Fig. 27 (1)

u

Установить  опорный  кронштейн  с  другой  стороны  и

прикрутить с помощью отвертки Т25. Начинать с винта 2

в центре.

 Fig. 27 (2)

u

Затянуть винты 3 и 4.

 Fig. 27 (3, 4)

u

Повернуть  соединительный  элемент  амортизатора

закрывания  дверей  на  180°.  Прикрутить  с  другой

стороны опорного кронштейна с помощью отвертки Т25.

Fig. 27 (5)

u

Снова  установить  опорный  палец  в  сборе.  При  этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

 Fig. 27 (6)

4.3.9  Перестановка опорных деталей двери

Верхняя дверь

Fig. 28

u

Нижняя сторона двери смотрит вверх: повернуть дверь.

u

Извлечь  направляющее  гнездо:  нажать  накладку

шлицевой  отверткой  и  одновременно  переместить  ее

шлицевой  отверткой  под  направляющее  гнездо.

Fig. 28 (1, 2)

u

Прилагаемое  при  поставке  направляющее  гнездо  вста-

вить на другой стороне корпуса.

 Fig. 28 (3)

u

Верхняя сторона двери смотрит вверх: повернуть дверь.
