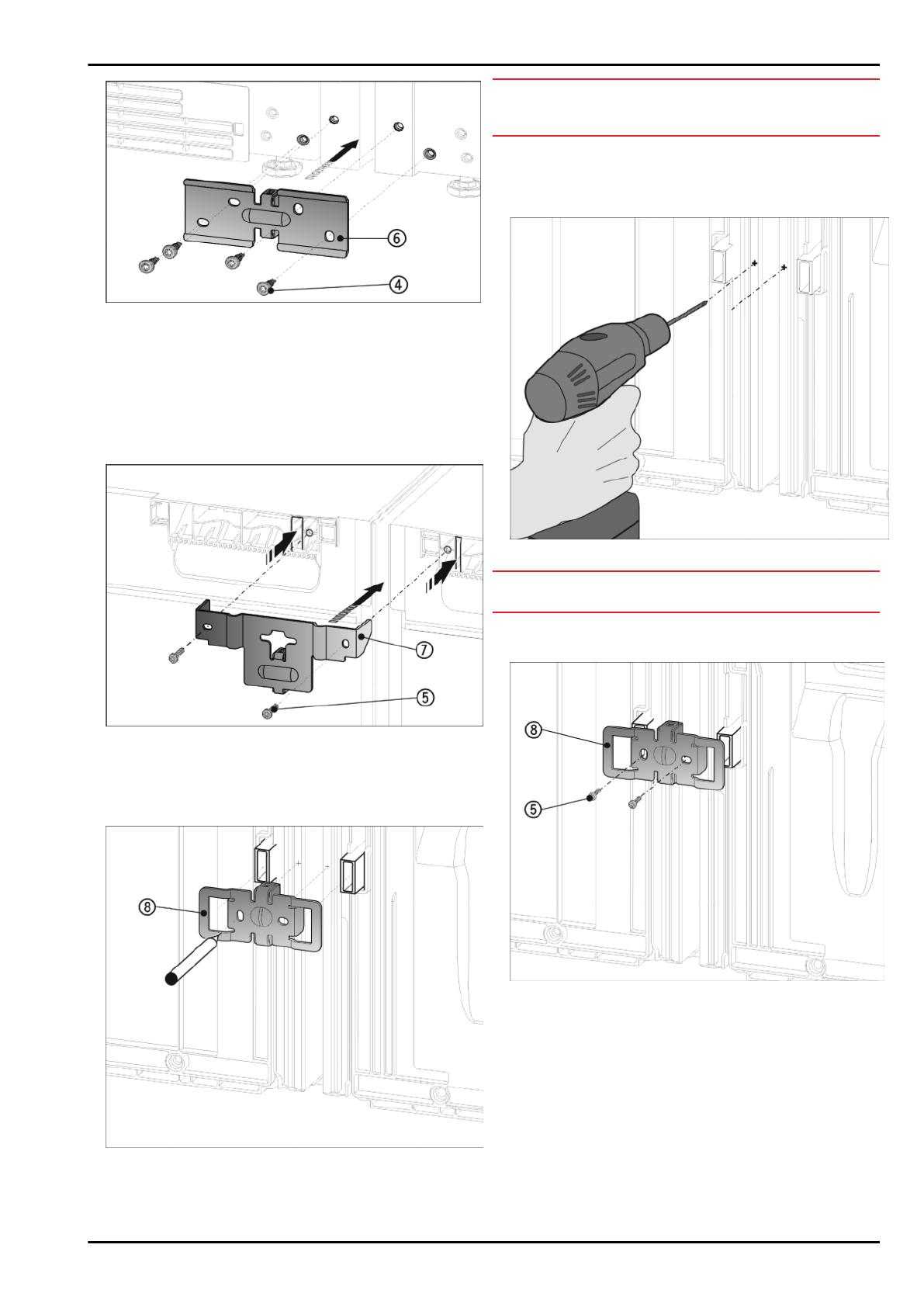

Fig. 8

u

Снимите имеющиеся крышки.

u

Надвинуть  угол

  Fig.  8  (6)  с  помощью  распорной  детали

между  устройствами  и  слегка  прикрутить  4  винтами

Fig. 8 (4).

u

В  случае  необходимости  выровняйте  устройства

заново.

u

Теперь крепко затяните винты сверху и снизу.

С задней стороны устройства сверху:

Fig. 9

u

Надвинуть  угол

  Fig.  9  (7)  с  помощью  распорной  детали

между  устройствами  и  накладками  в  крышку  устрой-

ства. Прикрутите 2 винтами

 Fig. 9 (5).

С задней стороны устройства снизу:

Fig. 10

ВНИМАНИЕ

Предварительно  просверлить  отверстия  для  винтового

соединения!

u

Надвинуть  угол

  Fig.  10  (8)  выемками  через  гнездо  для

пристенных распорок

u

Отметить штифтом положение отверстий для сверления

u

Снова снимите угол.

Fig. 11

ВНИМАНИЕ

Просверлить только лист! Глубина сверления ок. 1 мм.

u

Просверлить  сверлом  3  мм  и  зачистить  от  заусениц

отверстия для винтов.

Fig. 12

u

Повторно  надвинуть  угол

  Fig.  12  (8)  выемками  через

гнездо для пристенных распорок.

u

Прикрутите 2 винтами

 Fig. 12 (5).

Перед  установкой  верхней  и  нижней  планки  из  нержа-

веющей  стали  сведите  обе  перемычки  вместе  по  всей

длине.  Так  планки  легче  войдут  в  зазор.  Для  вдавливания

планок  используйте  мягкую  ткань,  чтобы  не  допустить

образования  вмятин  на  их  поверхности.  Планки  следует

вдавливать  аккуратно  и  прямо,  чтобы  получить  опти-

мальное соединение.

Ввод в работу

4

* Наличие в зависимости от модели и комплектации
