ОСТОРОЖНО

Опасность защемления складывающимся шарниром!

u

Зафиксировать предохранитель.

u

Зафиксировать предохранитель в отверстии.

 Fig. 8 (1)

u

Выкрутить палец при помощи отвертки.

 Fig. 8 (2)

u

Извлечь палец движением вверх.

 Fig. 8 (3)

u

Повернуть шарнир в направлении двери.

 Fig. 8 (4)

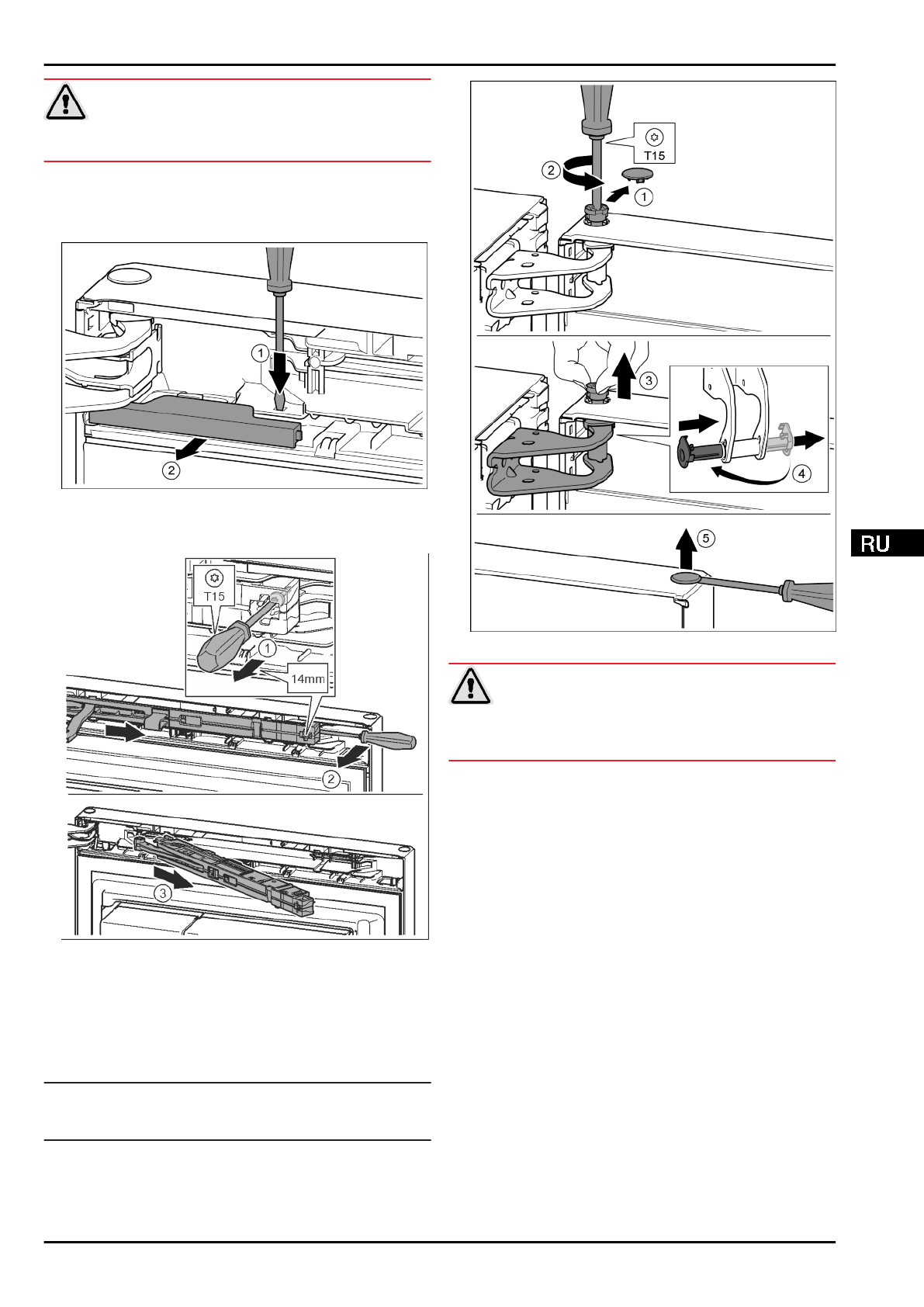

Fig. 9

u

Нажать накладку шлицевой отверткой.

 Fig. 9 (1)

u

Вынуть крышку из зацепления.

 Fig. 9 (2)

Fig. 10

u

Ослабить  винт  на  узле  амортизатора  с  помощью

отвертки Т15 примерно на 14 мм.

 Fig. 10 (1)

u

Отверткой  со  стороны  ручки  переместиться  за  узел

амортизатора и повернуть вперед.

 Fig. 10 (2)

u

Извлечь узел амортизатора.

 Fig. 10 (3)

4.3.2  Снятие двери

Указание

u

Уберите  продукты  с  полочек  на  дверце,  прежде  чем

снимать дверцу, чтобы продукты не упали.

Fig. 11

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Осторожно

снять

предохранительную

крышку.

Fig. 11 (1)

u

Немного выкрутить палец отверткой Т15.

 Fig. 11 (2)

u

Удерживать дверь и вытянуть палец рукой.

 Fig. 11 (3)

u

Опорную  втулку  вывести  из  направляющей.  Установить

и зафиксировать с другой стороны.

 Fig. 11 (4)

u

Приподнять дверь и отставить в сторону.

u

Осторожно  приподнять  шлицевой  отверткой  заглушку

из опорной втулки двери и вынуть.

 Fig. 11 (5)

Ввод в работу

* Наличие в зависимости от модели и комплектации
