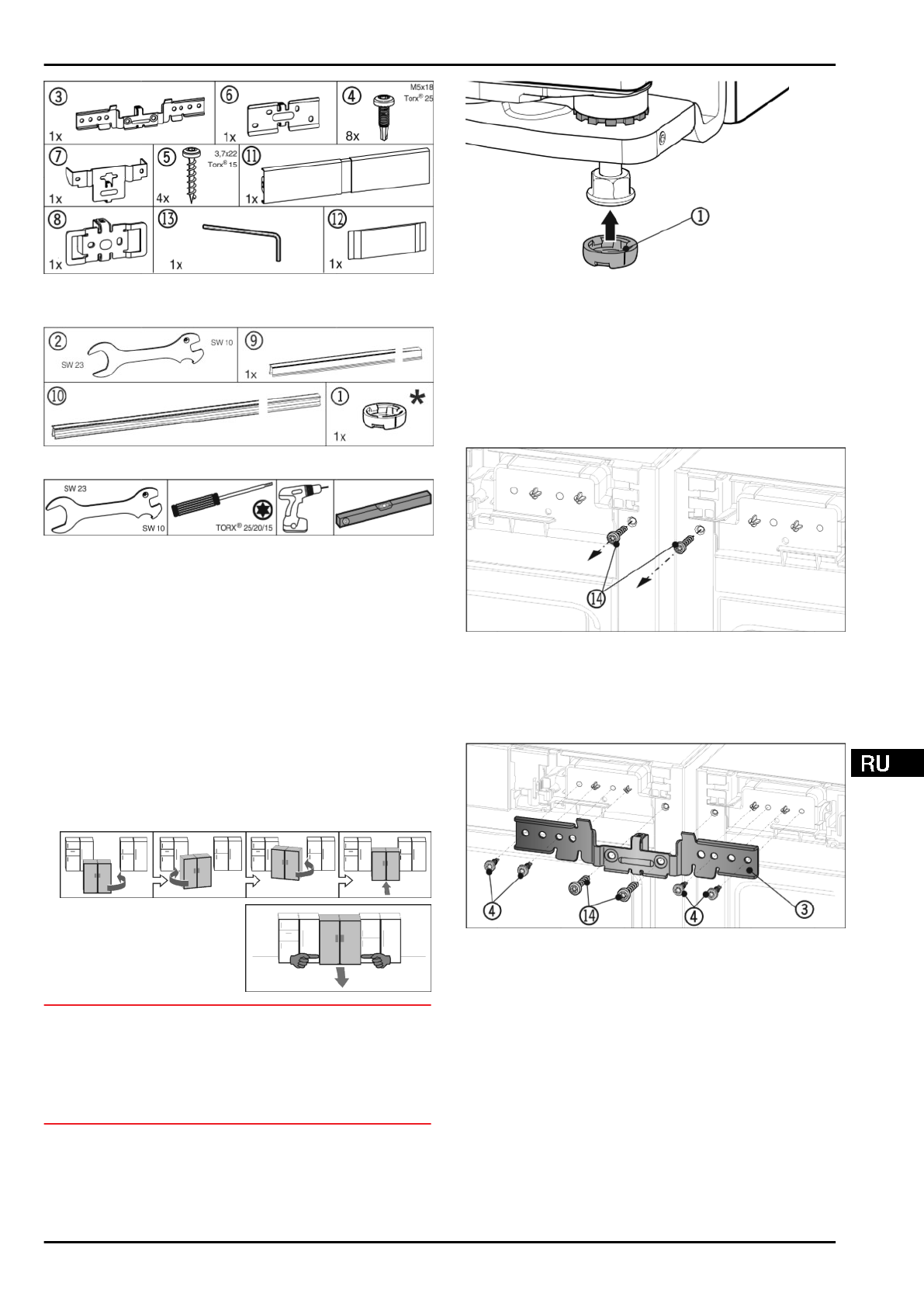

Fig. 2
Крепежные детали, прилагаемые к устройству.

Fig. 3

Fig. 4
Убедитесь, что подготовлен следующий инструмент:

q

Вильчатый ключ на 23/10 (входит в комплект поставки)

q

Отвертка Torx® 25/20/15

q

Аккумуляторный шуруповерт

q

Уровень

Указания по перемещению комбинации:

q

Перед сборкой установите устройства как можно ближе

к конечному месту расположения.

q

При перемещении всегда берите устройства за внешние

передние  углы.  Ни  в  коем  случае  не  прижимайте

коленом боковые стенки или дверцу.

q

Комбинацию  легче  всего  перемещать  по  диагонали,

передвигая поочередно левый и правый угол.

Когда  комбинация  будет  находиться  непосредственно

перед нишей, задвиньте ее по прямой линии.

q

Если понадобится извлечь

комбинацию  из  ниши,

схватите  ее  в  нижней

трети и потяните вперед.

ВНИМАНИЕ

Опасность  повреждения  при  перемещении  комбинации

SBS!

Собранная  комбинация  SBS  отличается  большим  весом.

При  неправильном  перемещении  на  устройстве  могут

появиться вмятины.

u

Соблюдайте указания по перемещению (см. выше).

u

Снимите  всю  защитную  пленку  с  внешней  стороны

устройства.

С передней стороны устройства внизу:

Fig. 5

u

Для монтажа колпачка вкрутить внешние установочные

опоры.

u

Вставить  колпачок

  Fig.  5  (1).  Следить  за  правильной

посадкой.

u

Сдвиньте  оба  устройства  так,  чтобы  они  находились  на

расстоянии ок. 10 мм друг от друга, а передние их части

находились на одной линии.

u

Выровняйте  оба  устройства  с  помощью  уровня  на

верхней стороне устройства.

С передней стороны устройства сверху:

Fig. 6

u

Снимите имеющиеся крышки.

u

Перед  монтажом  верхнего  угла  выкрутить  оба  винта

заземления

 Fig. 6 (14).

u

Зафиксируйте  винты  заземления.  Винты  потребуются

для последующего монтажа угла.

Fig. 7

u

Надвинуть  угол

  Fig.  7  (3)  с  помощью  распорной  детали

между  устройствами  и  на  штыри.  Слегка  прикрутить

угол четырьмя винтами

 Fig. 7 (4) и ранее выкрученными

винтами  заземления

  Fig.  7  (14)  поочередно  справа  и

слева.

u

В  случае  необходимости  выровняйте  повторно  устрой-

ства с помощью уровня на верхней стороне устройства.

С передней стороны устройства внизу:

Ввод в работу

* Наличие в зависимости от модели и комплектации
