SV - 3

2.1.  MASKINKOMPONENTER

(Fig. 1)

A.

Chassi

B.

Motor

C.

Skärenhet

D.

Tömningsriktplatta på sidan (där förutsedd)

E.

Tömningsskydd på sidan (där förutsedd)

F.

Handtag

G.

Dödmansspak

H.

Spak för koppling av dragkraften (i förekommande fall)

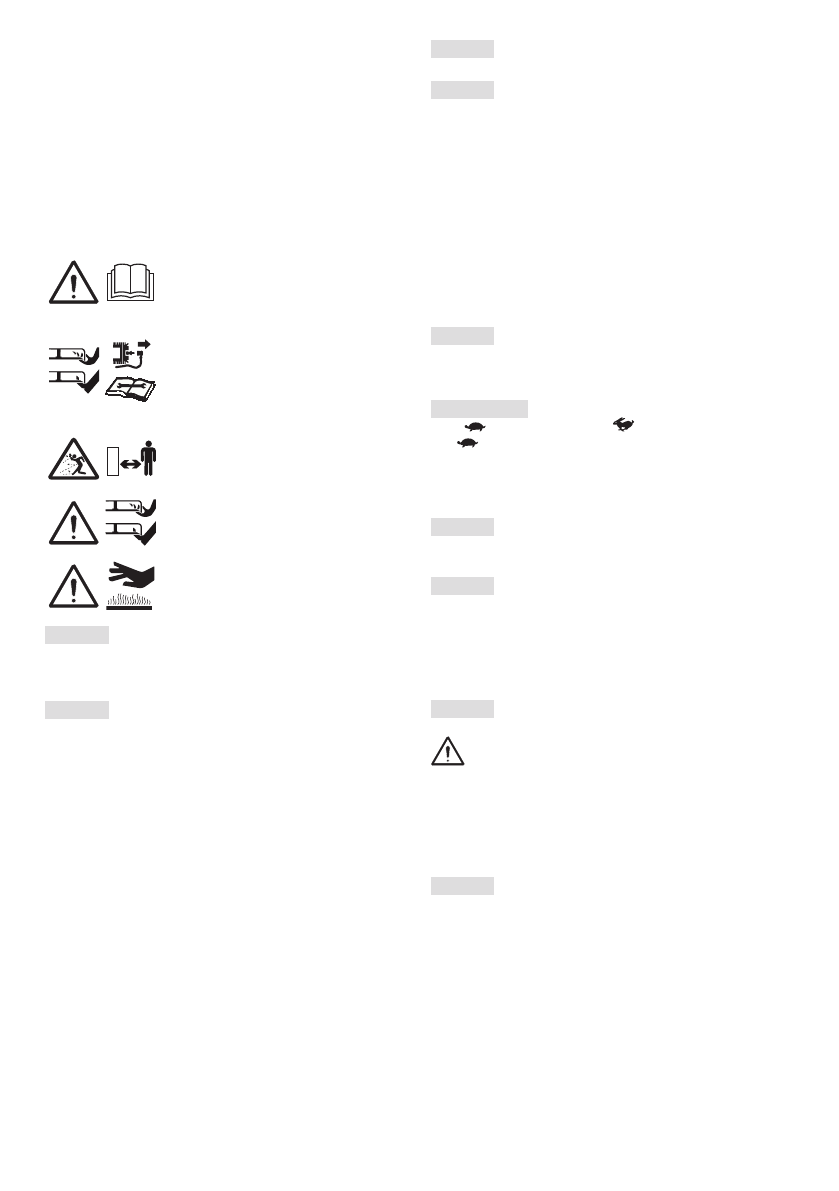

2.2.  VARNINGSSKYLTAR

VARNING:

Läs  instruktionerna  innan  maskinens 

används.
OBS:

För aldrig in händer eller fötter i utrymmet 

där  skärenheten  sitter.  Koppla  från 

tändhatten  och  läs  instruktionerna 

innan  något  som  helst  underhåll  eller 

reparation.

FARA! Risk för utslungande föremål: Håll 

personer  utanför  arbetsområdet  under 

användningen.
FARA!  Risk  för  skärsår.  Skärenhet  i 

rörelse. För aldrig in händer eller fötter i 

utrymmet där skärenheten sitter.

VARNING:

Varma ytor

 VIKTIGT

Förstörda eller oläsliga etiketter måste bytas. Beställ

nya etiketter hos din auktoriserade serviceverkstad.

3.

MONTERING

 VIKTIGT

Uppackningen och slutförandet av monteringen ska

utföras  på  en  plan  och  stabil  yta,  med  ett  utrymme  som  är  till

-

räckligt  stort  för  att  flytta  maskinen  och  emballagen  med  hjälp

av lämpliga utrustningar.

1.

 Uppackning (fig. 2).

2.

 Montering och justering av handtaget (fig. 3).

4.

STYRREGLAGE

•  Startkommando

 -

Typ I: Handtag för manuell start (fig. 4). Gör att du kan 

starta motorn manuellt.

 -

Typ  II:  Reglage  för  elektrisk  start  med  knapp  (fig.  5). 

Gör att du kan starta motorn elektriskt.

•

Dödmansspak

Det är spaken som aktiverar inkoppling av skäraggregatet och 

framdrivningen.  Motorn  stannar  automatiskt  så  fort  spaken 

släpps upp (fig. 6).

•

Spak för koppling av dragkraften (i förekommande fall)

Kopplar framdrivningen till hjulen och gör att maskinen går 

framåt (fig. 7).

 VIKTIGT

Motorn ska alltid startas med frånkopplad fram-

drivning.

 VIKTIGT

För att undvika skada på transmissionen, undvik att

dra maskinen bakåt med inkopplad framdrivning.

•

Gasreglage (i förekommande fall)

Gasreglaget  varierar  motorns  varvtal  och  hastigheten  på 

skärenheten

Acceleratorn kontrolleras av spaken (Fig. 8).

Spakens lägen anges på motsvarande skylt.

På vissa modeller finns en motor utan gasreglage.

•

Hastighetsvariator (i förekommande fall)

I  modeller  med  dragkraft  reglerar  hastighetsvariatorn  (i 

förekommande fall) framåthastigheten.

Regleringen görs genom att flytta spaken (Fig. 9) i enlighet 

med anvisningarna som står i närheten av spaken.

 VIKTIGT

Ett  hastighetsbyte  ska  göras  med  motorn  tänd  och

med ilagd dragkraft.

Vidrör  inte  variatorns  reglage  när  motorn  är  släckt.  Den  här  åt

-

gärden kan skada variatorn.

ANMÄRKNING

Om maskinen inte går framåt med reglaget i

läge  "

"  ställ  styrspaken  på  "

"  och  ställ  den  därefter  i  lä

-

get "

".

•

Reglering av klipphöjden

Genom  att  sänka  eller  lyfta  chassit  kan  gräset  klippas  på 

olika höjder. (Fig. 10)

 VIKTIGT

Utför arbetet med stillastående skäraggregat.

5.

ANVÄNDNING AV MASKINEN

 VIKTIGT

För instruktioner gällande motorn och batteriet (i fö

-

rekommande sätt), se motsvarande handböcker.

5.1.  FÖRBEREDELSER

Ställ maskinen horisontellt och stabilt på marken.

•

Tankning och påfyllning

 VIKTIGT

Maskinen tillhandahålls utan motorolja och bränsle.

Bränsle ska fyllas på när apparaten står still och

utan tändhatten.

Fyll  på  bränsle  och  kontrollera/fyll  på  motorolja  på  de  sätt 

och  enligt  de  försiktighetsåtgärder  som  anges  i  motorns 

instruktionsbok.

•

Inställning av maskinen inför arbetet

 VIKTIGT

Utför arbetet med stillastående skäraggregat.

Den här maskinen gör att du kan klippa gräset på olika sätt;

•

Förinställning för klippning och malning av gräs (funktionen 

“mulching”) (fig. 11).

•

Förinställning för klippningen och sidoutkast av gräs på 

marken (fig. 12).
