NO - 3

2.1.  MASKINDELER

(Fig. 1)

A.

Chassis

B.

Motor

C.

Klippeinnretning

D.

Deflektor for sideutkast (hvis finnes)

E.

Vern for sideutkast (hvis finnes)

F.

Håndtak

G.

Brukerspak

H.

Spak for innkobling av trekkraft (hvis finnes)

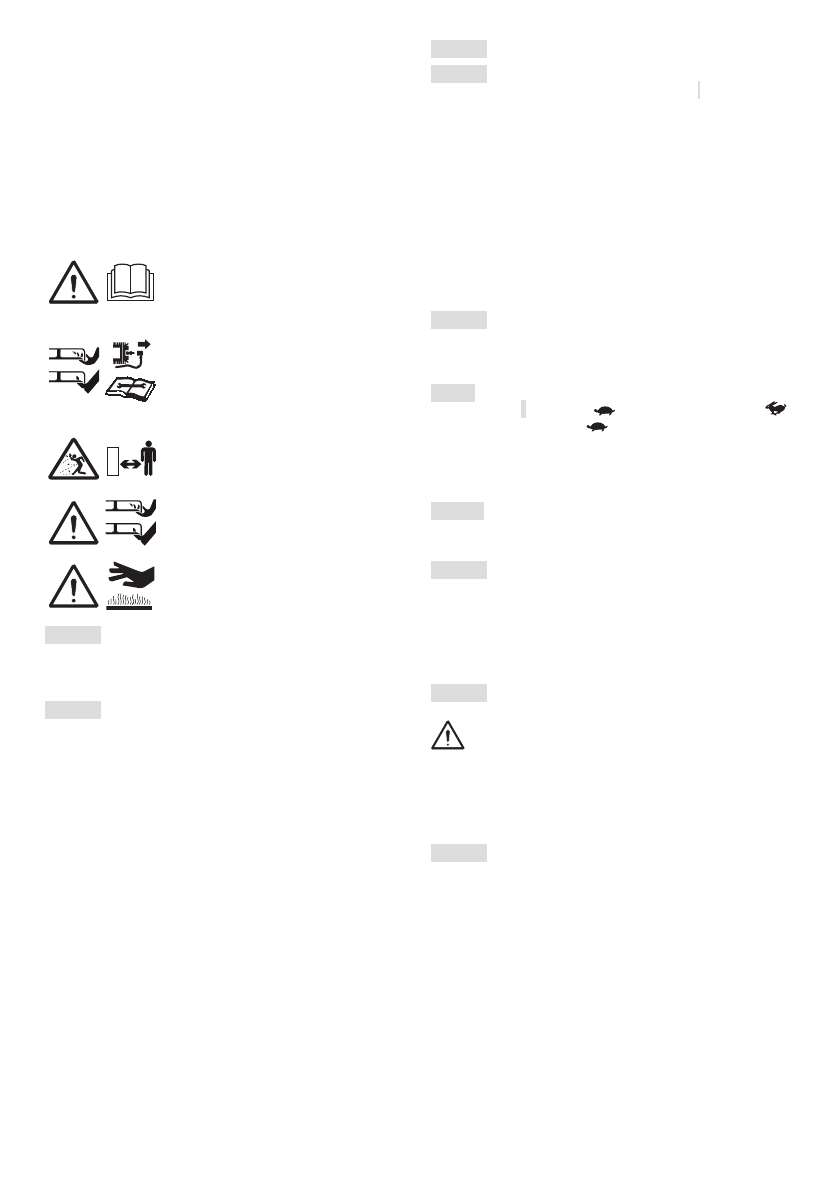

2.2.  SIKKERHETSSYMBOLER

ADVARSEL:

Les  bruksanvisningen  før  maskinen 

tas i bruk.
VARSEL:

Før  aldri  hender  eller  føtter  inn  i 

klippeinnretningens  kasse.  Koble  fra 

tennplugghetten  og  les  instruksjonene 

før vedlikehold eller reparasjon.

FA R E !   R i s i ko   fo r   u t s l y n g i n g   av 

gjenstander.  Hold  personer  utenfor 

arbeidsområdet ved bruk.
FARE! Fare for å bli kuttet. Klippeinnretning 

i bevegelse. Før aldri hender eller føtter 

inn i klippeinnretningens kasse.

ADVARSEL:

Varme overflater

 VIKTIG

  Klistremerker  som  er  ødelagt  eller  uleselig  må  byt

-

tes ut. Be om nye klistremerker hos et autorisert servicesenter.

3.

MONTERING

 VIKTIG

  Utpakking og fullføring av monteringen skal foretas

på en plan og solid overflate, med tilstrekkelig plass for flytting av

maskinen og emballasjen, og alltid ved hjelp av velegnet utstyr.

1.

 Utpakking (Fig. 2).

2.

 Montering og regulering av håndtaket (Fig. 3).

4.

KONTROLLKOMMANDOER

•  Oppstartskommando

 -

Type I: Håndtak for manuell oppstart (Fig. 4). Gjør det 

mulig å starte motoren manuelt.

 -

Type II: Elektrisk start med knapp (Fig. 5). Gjør elektrisk 

start av motoren mulig.

•  Brukerspak

Spaken  aktiverer  innkoblingen  av  klippeinnretningen  og 

trekkraften. Motoren stopper automatisk når spaken slippes 

(Fig. 6).

•

Spak for innkobling av trekkraft (hvis finnes)

Kobler  til  trekkraften  ved  hjulene  og  fremdrift  av  maskinen 

(Fig. 7).

 VIKTIG

  Trekkraften må være utkoblet når motoren startes.

 VIKTIG

  For  å  unngå  å  skade  transmisjonen  må  ikke  maski

-

nen skyves bakover med innkoblet transmisjon

.

•

Gasspak (hvis finnes)

Gasskontrollen endrer motorens turtall og klippeanordningens 

hastighet.

Gasspaken styres av (Fig. 8).

Spakens posisjoner er angitt på merkeskiltet.

Noen modeller er utstyrte med motor uten gasspak.

•

Hastighetsvelger (hvis finnes)

For modellene med trekkraft reguleres fremdriftshastigheten 

med hastighetsvelgeren (hvis finnes).

Regulering  skjer  ved  å  flytte  spaken  (Fig.  9)  i  tråd  med 

indikasjonene som står oppført i nærheten av spaken.

 VIKTIG

  Motoren må være slått på og trekkraften innkoblet når

hastigheten reguleres.

Berør ikke kontrollen til variatoren når motoren er av. Denne ope-

rasjonen vil kunne skade variatoren.

MERK

  Hvis maskinen ikke beveger seg fremover når hastig-

hetsvelgeren er

i  posisjon  «

»,  flytt  kontrollspaken  til  «

»

og like etterpå til posisjon «

».

•

Justering av klippehøyden

Ved å heve eller å senke understellet kan gresset klippes i 

ulike høyder. (Fig. 10)

 VIKTIG

Utfør oppgaven mens klippeinnretningen står i ro.

5.

BRUK AV MASKINEN

 VIKTIG

  For  instruksjoner  som  angår  motoren  og  batteriet

(hvis finnes), må man se egne håndbøker tilhørende disse.

5.1.

FORBEREDENDE OPERASJONER

Sett gressklipperen i rett posisjon og godt plantet på bakken.

•

Fylling av olje og bensin

 VIKTIG

  Maskinen leveres uten motorolje og drivstoff.

Fylling  av  drivstoff  må  skje  mens  maskinen  er

avskrudd og tennplugghetten er tatt av sikringen.

Fyll/etterfyll motorolje i tråd med måten og forskriftene som 

står beskrevet i motorens instruksjonshåndbok.

•

Tilrettelegging av maskinen i arbeidet

 VIKTIG

  Utfør oppgaven mens klippeinnretningen står i ro.

Maskinen kan klippe gresset på ulike måter:

•

Klargjøring  for  klipping  og  oppmaling  av  gresset 

("mulching"-funksjon) (Fig. 11).

•

Klargjøring  for  klipping  og  utkast  av  gresset  på  siden 

(Fig. 12).
