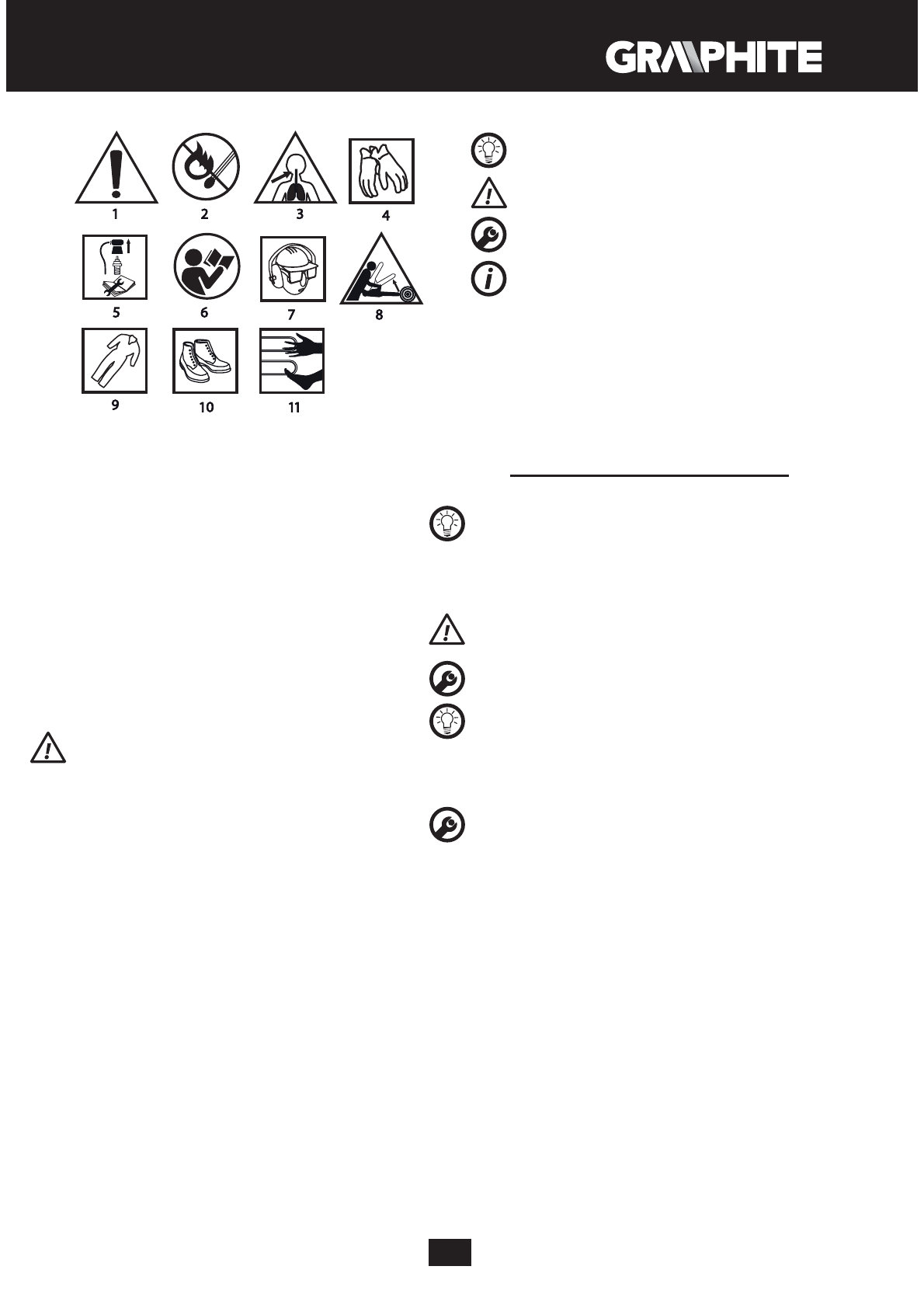

43
1.
Figyelem, legyen különösen óvatos
2.
Tűzveszély
3.
Légúti mérgezésveszély - kipufogógázok
4.
Használjon védőkesztyűt
5.
Karbantartás, javítás megkezdése előtt állítsa le a motort és
húzza le a pipát a gyertyáról
6.
Olvassa el a használati utasítást, tartsa be a benne található
figyelmeztetéseket és biztonsági szabályokat!
7.
Használjon fej-, szem- és hallásvédő eszközöket
8.
Felcsapódásveszély
9.
Viseljen védőöltözetet
10.
Viseljen védőcipőt
11.
Végtagjait tartsa távol a vágószerszámoktól
FELÉPÍTÉS, RENDELTETÉS
A
motoros láncfűrész kéziszerszámnak minősül.
M
eghajtását
léghűtéses, kétütemű, belsőégésű motor végzi. Ezek a
kéziszerszámok a ház körüli, a hobbikertekben végzendő munkákra
szolgálnak.
A
láncfűrész felhasználható fák kidöntéséhez, tűzifa,
kandallófa vágásához és más, favágást igénylő munkákhoz. Ez a
motoros láncfűrész kizárólag barkács célú felhasználásra készült.
Tilos a berendezést rendeltetésétől eltérő célra alkalmazni.
AZ ÁBRÁK ÁTTEKINTÉSE
A
z alkalmazott számozás a külön oldalakon található, a szerszámok
részelemeit bemutató ábrák jelöléseit követi.
1.
Gázkar biztonsági retesz
2.
Szívató
3.
Levegőszűrő fedél csavarja
4.
Levegőszűrő fedél
5.
M
ellső markolat
6.
Fékkar
7.
A
láncvezető sínt rögzítő csavaranyák
8.
Láncfeszítő csavar
9.
Olajozás szabályzó csavar
10.
Borítás
11.
Gázkar
12.
Hátsó markolat
13.
I
ndítókötél
14.
Gyújtáskapcsoló
15.
Tanksapka
16.
Porlasztó szabályzócsavarok
17.
A
lapjárati fordulatszám szabályzó csavar
18.
Olajtartály-sapka
19.
Rönktámasz
20.
Láncvezető sín
21.
Fűrészlánc
22.
Fordítókerék
* Előfordulhatnak különbségek a termék és az ábrák között.
AZ ALKALMAZOTT PIKTOGRAMOK MAGYARÁZATA
F
I
GYELE
M
F
I
GYEL
M
EZTETÉS
ÖSSZESZERELÉS / BEÁLLÍTÁS
FO
N
TOS
TARTOZÉKOK, KIEGÉSZÍTŐ FELSZERELÉSEK
1.
Láncvezető burkolat
– 1 db
2.
Fűrészláncvezető
–
1
db
3.
Fűrészlánc
–
1
db
4.
Rönktámasz + csavarok
– 1 klt
5.
Üzemanyagkeverék-tároló edény
– 1 db
6.
Gyertyakulcs csavarhúzóval
– 1 db
7.
Csavarhúzó
–
1
db
8.
I
mbuszkulcs
–
2
db
FELKÉSZÜLÉS AZ ÜZEMBEHELYEZÉSRE
A LÁNCFŰRÉSZ SZÁLLÍTÁSA
A láncfűrész szállítása előtt mindig tegye fel a láncvédő burkolatot
a fűrészláncra és a láncvezetőre. Szállításhoz a láncfűrészt a
mellső markolatnál fogva tartsa. Tilos a láncfűrész szállítása a
hátsó markolatnál fogva. Ha egymás után több vágási műveletet
végez, a műveletek között állítsa le a motort a gyújtáskapcsolóval.
A RÖNKTÁMASZ FELSZERELÉSE
A biztonság megőrzése érdekében a rönktámasz legyen mindig
felszerelve a láncfűrészre. Alátámasztási pontként szolgál,
valamint csökkenti a visszarúgás veszélyét.
•
Csavarozza fel a (
19
) rönktámaszt (a csavarok mellékelve).
A LÁNCVEZETŐ SÍN ÉS A FŰRÉSZLÁNC FELSZERELÉSE
A lánc megfeszítésére a csap és a szabályzócsavar szolgál.
Nagyon lényeges, hogy a láncvezető sín felszerelésekor a
szabályzócsavaron lévő csap a láncvezető furatába kerüljön.
A szabályzócsavar elforgatásával a csap előre-hátra mozgatható.
Ezeket az elemeket a láncvezető sín felszerelése előtt megfelelő
helyzetbe kell állítani.
A
láncvezető sín és a fűrészlánc külön található meg a
csomagolásban.
•
A
(6)
fékkarnak felső (függőleges) állásban kell lennie
(A. ábra)
.
•
Csavarja le a
(7)
láncvezető sínt rögzítő csavaranyákat és vegye le
a
(10)
borítást.
•
Tegye fel a
(21)
fűrészláncot a tengelykapcsoló mögötti meghajtó
lánckerékre.
•
I
llessze a
(20)
láncvezető sínt (a tengelykapcsoló mögé csúsztatva)
a
(c)
rögzítőcsavarokra és tolja be a meghajtó lánckerék irányába
(B. ábra)
.
•
Tegye fel a
(21)
fűrészláncot alulról a vezetősín
(22)
fordítókerekére.
•
Csúsztassa a
(20)
láncvezető sínt a meghajtó lánckerékkel
ellenkező irányba úgy, hogy a lánc vezető szemei a sín hornyába
kerüljenek.
•
Ellenőrizze, hogy a
(8)
láncfeszítés-szabályzó csavaron az
(a)
csap a
(20)
láncvezető sín alsó
(b)
furatában középen van-e (ha
szükséges, állítson rajta)
(B. ábra)
.
•
Tegye a
(10)
borítást vissza a helyére és finoman rögzítse a
(7)
láncvezető sínt rögzítő csavaranyákkal.
•
A
djon megfelelő feszítést a fűrészláncnak a
(8)
láncfeszítő csavar
állításával.
A
fűrészlánc feszítése akkor kielégítő, ha a vízszintes
helyzetű láncvezető sín közepe táján 3 – 4 mm-rel megemelhető.
•
A
láncvezető sín orrát megtartva szorosan húzza meg a
(7)
láncvezető sínt rögzítő csavaranyákat.
