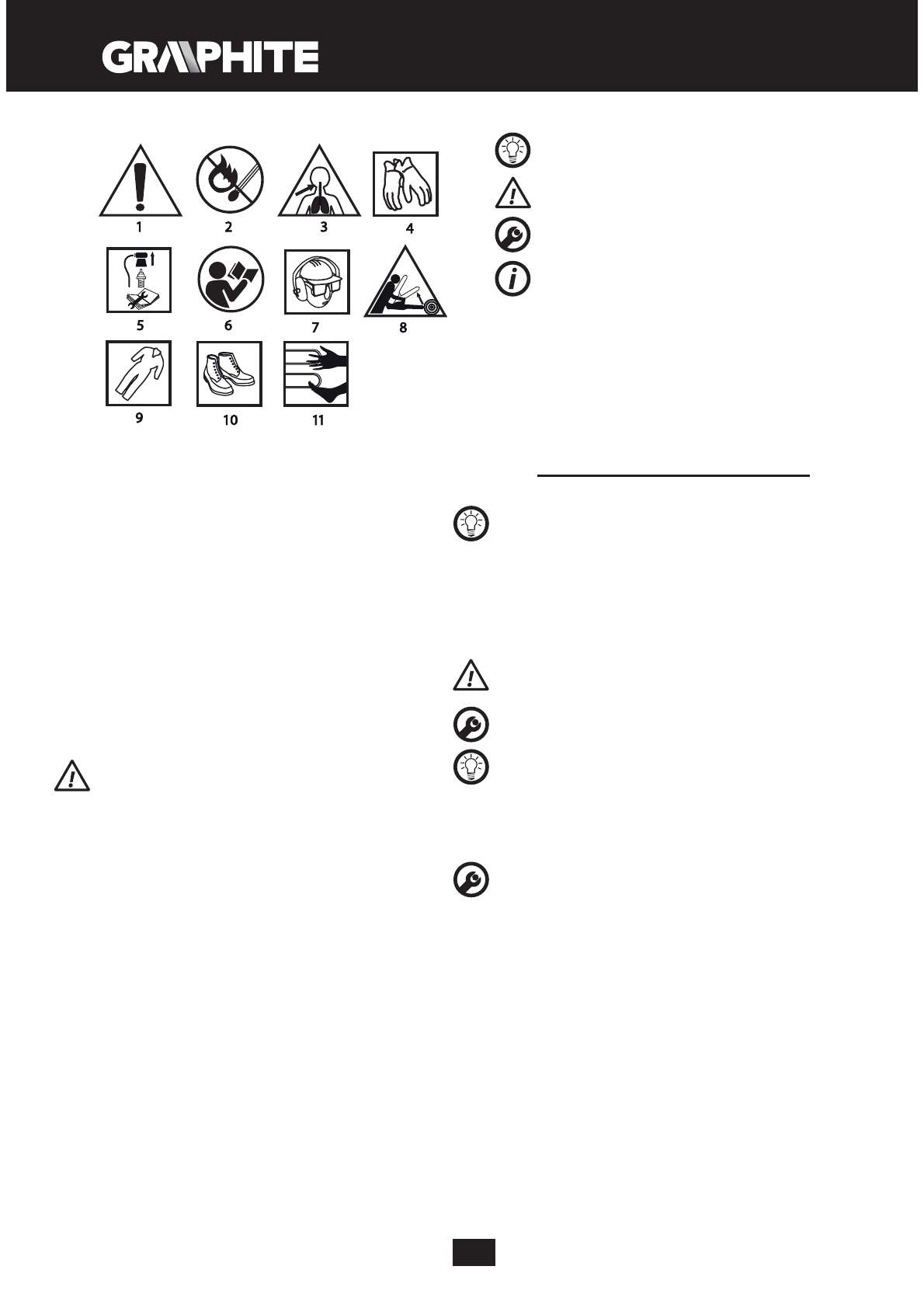

Spiegazione dei pittogrammi utilizzati.
1.
A
ttenzione operare con particolare prudenza
2.
Rischio di incendio
3.
Rischio di intossicazione con i gas di scarico
4.
Utilizzare guanti di protezione
5.
Spegnere il motore e scollegare il cavo dalla candela di
accensione prima di iniziare manutenzioni o riparazioni
6.
Leggere il manuale per l’uso, rispettare le avvertenze e le norme
di sicurezza in esso contenute!
7.
Utilizzare protezioni per la testa, la vista e l’udito
8.
Rischio di contraccolpo
9.
Utilizzare indumenti protettivi
10.
Utilizzare calzature protettive
11.
Tenere mani e piedi a distanza dagli elementi taglienti
CARATTERISTICHE E APPLICAZIONI
La motosega a catena è un utensile manuale. E’ alimentata da un
motore a due tempi raffreddato ad aria. Questo tipo di utensili trova
applicazione nell’esecuzione di lavori di giardinaggio. La motosega
può essere utilizzata per tagliare alberi, rami, per preparare la legna
da ardere e per altre applicazioni che richiedono il taglio del legno.
La motosega a catena è un utensile destinato esclusivamente ad uso
amatoriale.
È vietato utilizzare l’utensile in modo non conforme alla sua
destinazione d’uso.
DESCRIZIONE DELLE PAGINE DEI DISEGNI
La numerazione che segue si riferisce agli elementi dell’utensile
presentati nelle pagine dei disegni del presente manuale.
1.
Blocco della leva del gas
2.
Starter
3.
Pomello del coperchio del filtro dell’aria
4.
Coperchio del filtro dell’aria
5.
I
mpugnatura anteriore
6.
Leva del freno
7.
Dadi di fissaggio della barra
8.
Vite di regolazione della tensione della catena
9.
Vite di regolazione della quantità di olio
10.
Carter
11.
Leva del gas
12.
I
mpugnatura principale
13.
Corda di avviamento
14.
I
nterruttore di accensione
15.
Tappo del carburante
16.
Viti di regolazione del carburatore L e H
17.
Vite di regolazione del minimo T
18.
Tappo dell’olio
19.
A
rtiglio
20.
Barra di guida
21.
Catena
22.
Ruota dentata
* Possono presentarsi differenze tra il disegno e il prodotto.
DESCRIZIONE DEI SIMBOLI GRAFICI UTILIZZATI
A
TTE
N
Z
I
O
N
E
A
VVERTE
N
Z
A
M
O
N
T
A
GG
I
O/REGOL
A
Z
I
O
N
E
IN
FOR
MA
Z
I
O
N
E
EQUIPAGGIAMENTO E ACCESSORI
1.
Protezione della catena
– 1 pezzo
2.
Barra
di
guida –
1
pezzo
3.
Catena
–
1
pezzo
4.
A
rtiglio
+
viti
–
1
completo
5.
Contenitore per la miscela olio-benzina – 1 pezzo
6.
Chiave per candele con cacciavite
– 1 pezzo
7.
Cacciavite –
1
pezzo
8.
Chiave
a
brugola
–
2
pezzi
PREPARAZIONE AL FUNZIONAMENTO
TRASPORTO DELLA MOTOSEGA A CATENA
Prima di trasportare la motosega a catena bisogna sempre
mettere la protezione della catena sulla barra di guida e
sulla catena. La motosega a catena va trasportata mediante
l’impugnatura anteriore. È vietato trasportare la motosega
tenendola per l’impugnatura principale. Se è necessario eseguire
in successione diverse operazioni di taglio tra le successive
operazioni la motosega deve essere spenta con l’interruttore di
accensione.
MONTAGGIO DELL’ARTIGLIO
Per motivi di sicurezza l’artiglio deve essere sempre montato sulla
motosega. Costituisce un punto di appoggio e riduce il rischio di
insorgenza del fenomeno del contraccolpo.
•
A
vvitare l’artiglio (
19
) al corpo della motosega (viti fornite).
MONTAGGIO DELLA BARRA DI GUIDA E DELLA CATENA
Per regolare la tensione della catena viene utilizzato il perno e
la vite di regolazione. è molto importante fare attenzione che
durante il montaggio della barra di guida il perno posto sulla
vite di regolazione entri nel foro della barra. Ruotando la vite di
regolazione è possibile far scorrere il perno in avanti e all’indietro.
Tali elementi vanno correttamente regolati prima di iniziare il
montaggio della barra di guida nella motosega.
La barra di guida della catena e la catena della motosega sono
fornite separatamente.
•
La leva del freno (
6
) si deve trovare nella posizione superiore
(verticale) (
dis. A
).
•
Svitare i dadi di fissaggio della barra di guida (
7
) ed estrarre il
carter (
10
).
•
I
nserire la catena (
21
) sulla ruota dentata motrice, posta dietro la
frizione.
•
I
nserire la barra di guida (
20
) (infilandola dietro la frizione) sulle
viti di guida (
c
) e spingerla fino in fondo in direzione della ruota
dentata motrice (
dis. B
).
•
I
nserire la catena (
21
) dal basso, sulla ruota dentata della barra
(
22
).
•
A
llontanare la barra di guida (
20
) dalla ruota dentata motrice,
facendo attenzione che le maglie della catena si posizionino sulla
scanalatura della barra di guida.
•
Controllare che il perno (
a
) sulla vite di regolazione della tensione
della catena (
8
) si trovi all’interno del foro inferiore (
b
) della barra
di guida (
20
), (ne necessario effettuare la regolazione) (
dis. B
).
•
Rimettere il carter (
10
) al suo posto e avvitare leggermente i dadi
di fissaggio della barra di guida (
7
).
•
Tendere opportunamente la catena della motosega con la vite
