ALLIGATOR

С

-300

43

Инструкция



по



эксплуатации



и



установке



ЖЕЛТЫЙ

/

ЧЕРНЫЙ

ОТРИЦАТЕЛЬНЫЙ



ВЫХОД

 200

мА



СОСТОЯНИЯ



ЗАПУСКА

 /

ОТРИЦАТЕЛЬНЫЙ



ВЫХОД

 200

мА



ДЛЯ



ОТКЛЮЧЕНИЯ



ШТАТНОЙ



СИГНАЛИЗАЦИИ



АВТОМОБИЛЯ



1)



На



ЖЕЛТЫЙ

/

ЧЕРНЫЙ



провод



подается



сигнал



отрицательной



полярности

 200

мА



в



течение



всего



времени



работы



двигателя



автомобиля



под



управлением



системы



дистанционного



или



автоматическо

-

го



запуска

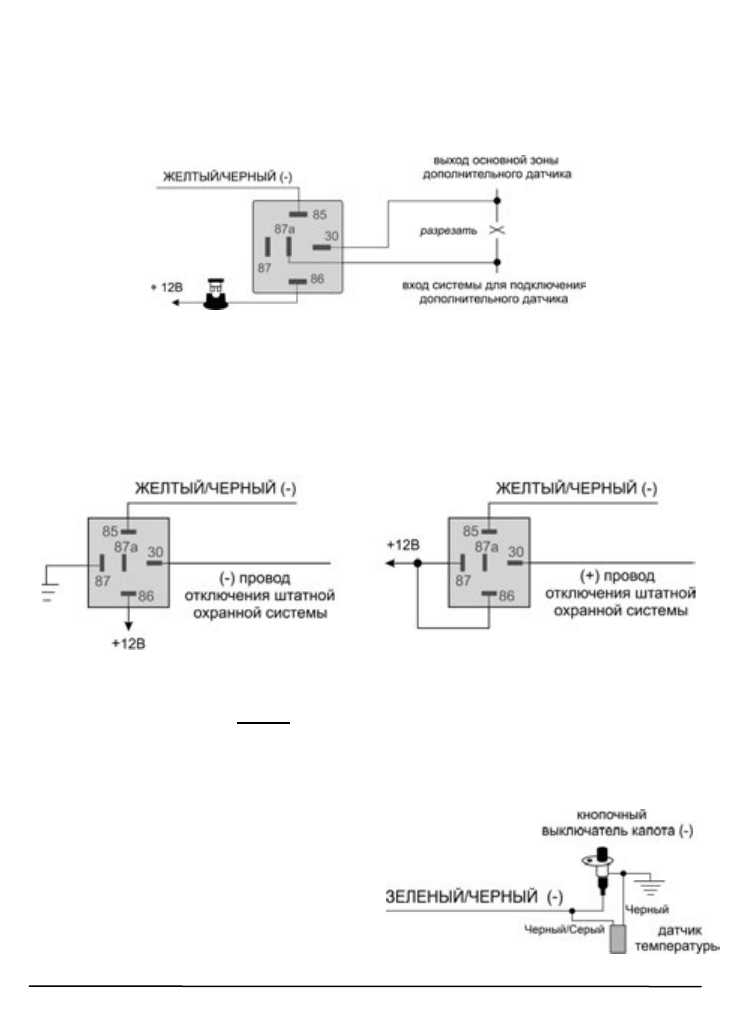

Данный



провод



может



использоваться



для



отключения



дополнительных



датчиков



на



время



работы



двигателя

 (

с



использованием



дополнительных



реле

),

как



показано



на



схеме



ниже

.




2)

ЖЕЛТЫЙ

/

ЧЕРНЫЙ



провод



может



быть



запрограммирован



таким



образом

  (

функция



 2.9),

что



он



будет



замыкаться



на

  “

массу

”

каждый



раз



при



дистанционном



или



автоматическом



запуске



двигателя



автомобиля



и



может



использоваться



для



отключения



штатной



сигнализации

 (

противоугонной



системы

автомобиля



при



запус

-

ке



двигателя

Для



подачи



импульса



отрицательной

 (-)

или



положительной

 (+)

полярности



на



штатную



систему



сигнализации

установленную



на



автомобиле

используйте



дополнительные



реле

как



показано



на



схемах



ниже

.

Подключение



к

 (-)

проводу



снятия



штатной



сигнализации



с



охраны



с



использованием



дополнительного



реле



Подключение



к

 (+)

проводу



снятия



штатной



сигнализации



с



охраны



с



использованием



дополнительного



реле







ЗЕЛЕНЫЙ

/

ЧЕРНЫЙ

: (-)

ТРИГГЕР



КАПОТА

 /

ВХОД



ДЛЯ



ПОДКЛЮЧЕНИЯ



ДАТЧИКА



ТЕМПЕРАТУРЫ



ДВИГАТЕЛЯ



ВНИМАНИЕ

:



Для



обеспечения



работы



системы



дистанционного



запуска



двигателя



автомобиля



ЗЕЛЕ

-

НЫЙ

/

ЧЕРНЫЙ



провод



системы



должен



быть



подключен



к



концевому



выключателю



капота

.

a)

Когда



система



находится



в



режиме



охраны

при



замыкании



ЗЕЛЕНОГО

/

ЧЕРНОГО



провода



на

  “

мас

-

су

”

произойдет



немедленное



срабатывание



системы

Данный



вход



используется



также



для



блокировки



запуска



двигателя



при



открытом



капоте



автомобиля



и



для



выключения



двигателя

работающего



под



управлением



системы



дистанционного



запуска

при



от

-

крывании



капота



автомобиля

.

Подсоединение

Подсоедините



ЗЕЛЕНЫЙ

/

ЧЕРНЫЙ



провод



к



предварительно



установленному



концевому



выключателю



капота



автомобиля

.



b)

К



ЗЕЛЕНОМУ

/

ЧЕРНОМУ



проводу



также



подклю

-

чается



датчик



температуры



двигателя

установлен

-

ный



под



капотом



автомобиля

В



этом



случае



при



закрытом



капоте



система



сможет



получать



инфор

-

мацию



о



температуре



двигателя



и



сможет



исполь

-

зовать



ее



при



автоматическом



запуске



двигателя



по



датчику



температуры

Подключите



датчик



температуры



как



показано



на



схеме
