ALLIGATOR
С
-300
37
Инструкция
по
эксплуатации
и
установке
СИНИЙ
/
БЕЛЫЙ
ПРОВОД
:
ВЫХОД
ДЛЯ
ПОСТАНОВКИ
НА
ОХРАНУ
ШТАТНОЙ
СИГНАЛИЗАЦИИ
АВТОМО
-
БИЛЯ
/
ФУНКЦИЯ
«SMART START» /
ОТРИЦАТЕЛЬНЫЙ
ВЫХОД
200
мА
ДЛЯ
ПИТАНИЯ
3-
Й
ЦЕПИ
ЗАЖИ
-
ГАНИЯ
/
ОТРИЦАТЕЛЬНЫЙ
ВЫХОД
200
мА
ДЛЯ
ПИТАНИЯ
2-
Й
ЦЕПИ
АКСЕССУАРОВ
1)
Штатная
функция
СИНЕГО
/
БЕЛОГО
провода
системы
-
выход
для
постановки
на
охрану
штатной
системы
сигнализации
автомобиля
после
остановки
двигателя
,
запущенного
с
помощью
системы
дис
-
танционного
запуска
(
программируемая
функция
№
2.10).
В
этом
случае
на
СИНИЙ
/
БЕЛЫЙ
провод
будет
подаваться
короткий
импульс
отрицательной
полярности
каждый
раз
через
1
с
после
того
,
как
заканчивается
время
работы
двигателя
после
дистанционного
запуска
или
когда
двигатель
выключает
-
ся
с
брелока
-
передатчика
.
Данная
функция
может
использоваться
для
повторной
постановки
на
охрану
большинства
штатных
систем
сигнализации
автомобиля
после
того
,
как
они
были
отключены
при
за
-
пуске
двигателя
автомобиля
или
для
повторного
запирания
дверей
.
Подсоединение
:
Подключите
СИНИЙ
/
БЕЛЫЙ
провод
системы
к
(-)
или
(+)
проводу
постановки
штат
-
ной
сигнализации
на
охрану
,
используя
дополнительное
реле
.
2)
СИНИЙ
/
БЕЛЫЙ
провод
системы
может
использоваться
как
имитатор
нажатия
кнопки
«
СТАРТ
»
в
автомобилях
оснащенных
системой
SMART START (
программируемая
функция
№
2.10).
Кроме
того
СИНИЙ
/
БЕЛЫЙ
провод
будет
замыкаться
на
“
массу
”
каждый
раз
непосредственно
перед
глушением
двигателя
,
управляемого
системой
дистанционного
запуска
.
При
этом
ФИОЛЕТОВЫЙ
провод
силового
6-
контактного
разъема
необходимо
подключить
к
концевому
выключателю
педали
тормоза
,
для
имита
-
ции
её
нажатия
.
Подсоединение
:
Для
реализации
данной
функции
подсоедините
СИНИЙ
/
БЕЛЫЙ
провод
(
используя
,
при
необходимости
,
дополнительные
реле
)
к
кнопки
запуска
«SMART START».
3)
СИНИЙ
/
БЕЛЫЙ
провод
системы
может
быть
запрограммирован
для
питания
3-
й
цепи
зажигания
(
программируемая
функция
№
2.10).
В
этом
случае
СИНИЙ
/
БЕЛЫЙ
провод
будет
замыкаться
на
“
мас
-
су
”
каждый
раз
при
дистанционном
или
автоматическом
запуске
двигателя
автомобиля
.
Данный
провод
может
использоваться
для
управления
дополнительным
реле
,
подающим
питание
+12
В
в
третью
цепь
зажигания
автомобиля
(
если
это
необходимо
).
Подсоединение
:
Подсоедините
СИНИЙ
/
БЕЛЫЙ
провод
к
клемме
№
85
дополнительного
30
А
реле
,
подсоедините
остальные
контакты
реле
как

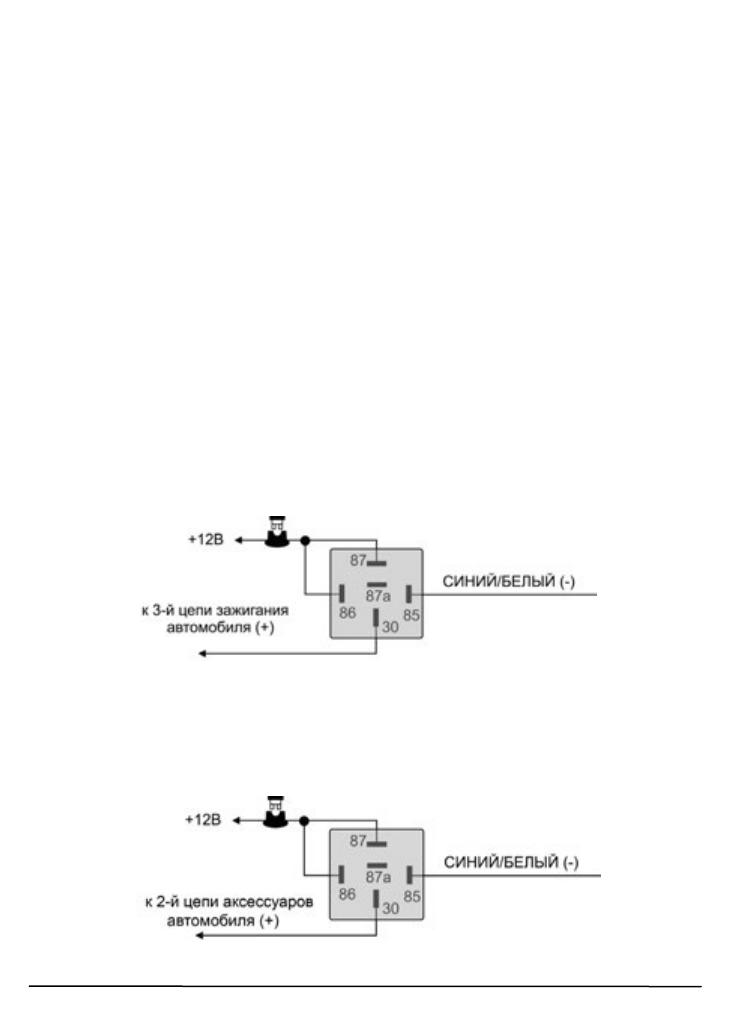

показано
на
схеме
ниже
:
4)
СИНИЙ
/
БЕЛЫЙ
провод
системы
может
также
использоваться
для
питания
2-
й
цепи
аксессуаров
(
программируемая
функция
№
2.10).
В
этом
случае
СИНИЙ
/
БЕЛЫЙ
провод
будет
замыкаться
на
“
мас
-
су
”
каждый
раз
после
дистанционного
или
автоматического
запуска
двигателя
автомобиля
.
Данный
провод
может
использоваться
для
управления
дополнительным
реле
,
подающим
питание
+12
В
во
вторую
цепь
аксессуаров
автомобиля
(
если
это
необходимо
).
Подсоединение
:
Подсоедините
СИНИЙ
/
БЕЛЫЙ
провод
к
клемме
№
85
дополнительного
30
А
реле
,
подсоедините
остальные
контакты
реле
как
показано
на
схеме
ниже
:
