Схема

подключения

ОРАНЖЕВОГО

/

БЕЛОГО

провода

для

блокировки

цепи

зажигания

автомобиля

:

Примечание

:

Обратите

внимание

на

то

,

что

питание

на

реле

блокировки

будет

подаваться

только

в

момент

попытки

завести

двигатель

.

Таким

образом

,

реле

блокировки

будет

потреблять

энер

-

гию

аккумулятора

только

в

момент

попытки

запуска

в

то

время

,

когда

система

снята

с

охраны

.

ВНИМАНИЕ

:

Если

используется

функция

Anti-HiJack,

мы

не

рекомендуем

подключать

ОРАН

-

ЖЕВЫЙ

/

БЕЛЫЙ

провод

для

блокировки

какой

-

либо

иной

цепи

,

кроме

цепи

стартера

!

2)

ОРАНЖЕВЫЙ

/

БЕЛЫЙ

провод

служит

для

управления

нормально

замкнутым

реле

блокировки

стар

-

тера

.

Это

отрицательный

транзисторный

слаботочный

выход

(

максимальный

ток

нагрузки

500

мА

)

и

должен

использоваться

только

для

управления

катушкой

реле

блокировки

стартера

.

Подсоединение

:

ОРАНЖЕВЫЙ

/

БЕЛЫЙ

провод

системы

к

клемме

№

86

реле

.

Подсоедините

клемму

№

85

реле

к

проводу

от

замка

зажигания

,

на

который

поступает

напряжение

+12

В

,

когда

ключ

зажига

-

ния

находится

в

положении

“

СТАРТ

” (

для

схемы

блокировки

стартера

)

или

«

ВКЛ

.

И

СТАРТ

» (

для

схемы

блокировки

цепи

зажигания

),

и

присутствует

напряжение

0

В

,

когда

ключ

зажигания

находится

в

любом

ином

положении

.

Перережьте

вышенайденный

провод

от

замка

зажигания

,

идущий

к

соленоиду

стартера

автомобиля

,

и

подсоедините

ту

часть

обрезанного

провода

,

которая

идет

от

замка

зажигания

,

к

клемме

№

30

реле

.

Подсоедините

другую

часть

провода

к

клемме

№

87

А

реле

как

показано

на

схеме

.

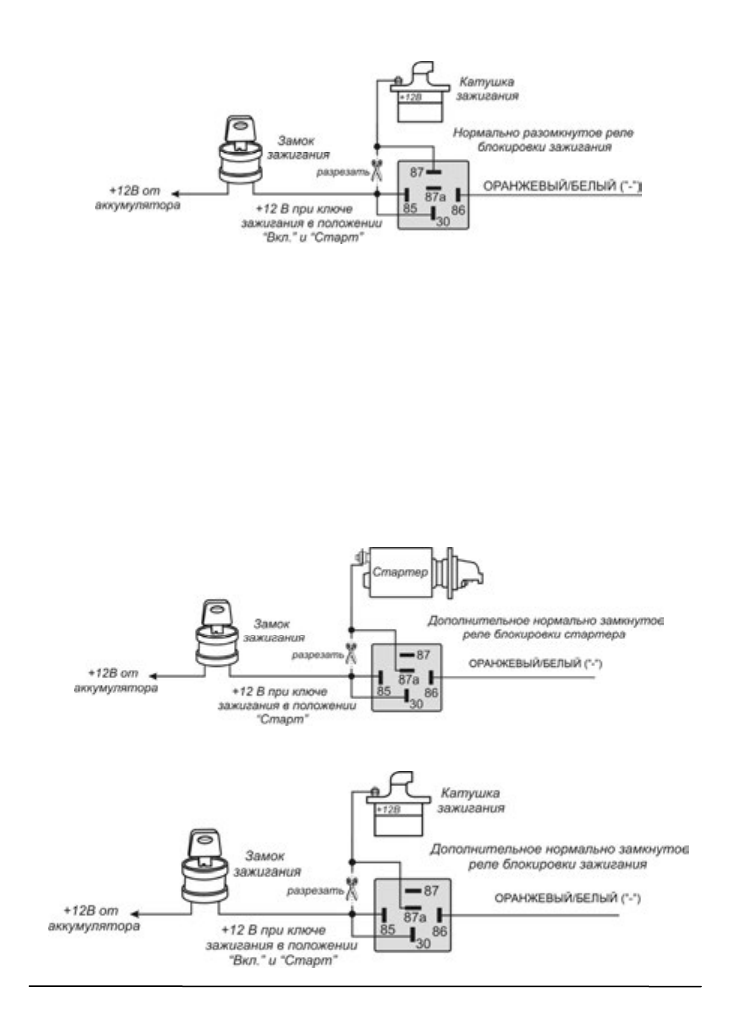

Схема

подключения

ОРАНЖЕВОГО

/

БЕЛОГО

провода

для

блокировки

цепи

зажигания

автомобиля

:
