159
5
Правый задний
габаритный фонарь,
боковые повторители
указателей поворота,
подсветка заднего
регистрационного
знака.
Б
коричневый
6
Стоп-сигналы
красный
7
Левый задний
габаритный фонарь,
боковые повторители
указателей поворота,
подсветка заднего
регистрационного
знака.
Б
черный
б
Фонарь освещения регистрационного знака следует подключать
таким образом, чтобы лампы фонаря не соединялись одновременно
с контактами 5 и 7.

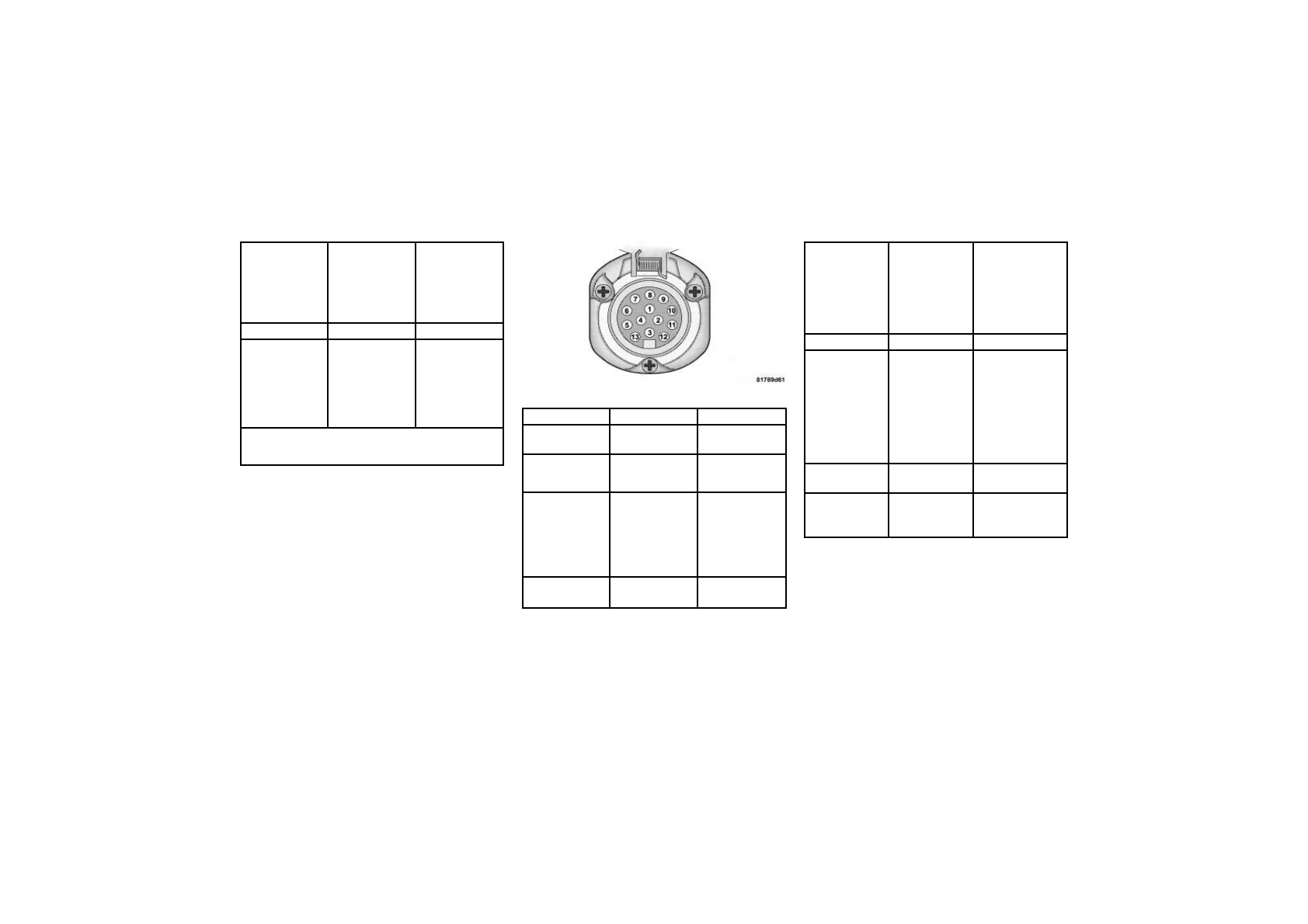

13-контктный электрический разъем
Номер контакта
Назначение
Цвет провода
1
Левый указатель
поворота
желтый
2
Задний
противотуманный
фонарь
синий
3а
"Масса" / общий
обратный провод
для контактов 1 и 2
и 4 к 8
белый
4
Правый указатель
поворота
зеленый
5
Правый задний
габаритный
фонарь, боковые
повторители
указателей поворота,
подсветка заднего
регистрационного
знака.
Б
коричневый
6
Стоп-сигналы
красный
7
Левый задний
габаритный
фонарь, боковые
повторители
указателей поворота,
подсветка заднего
регистрационного
знака.
Б
черный
8
Фонари заднего
хода
Красный/черный
9
Постоянная подача
напряжения (+12 В)
Коричневый/белый
Содержание
- 7 ВВЕДЕНИЕ
- 9 При перевороте; К СВЕДЕНИЮ ВЛАДЕЛЬЦА АВТОМОБИЛЯ
- 10 РЕКОМЕНДАЦИИ ПО ИСПОЛЬЗОВАНИЮ РУКОВОДСТВА
- 13 НАЧАЛЬНЫЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ; • БЛОКИРОВКА РУЛЕВОГО КОЛЕСА (ДЛЯ НЕКОТОРЫХ ВАРИАНТОВ
- 16 Переведите рычаг переключения диапазонов автома-; Положения ключа зажигания; Поверните ключ зажигания в положение АСС (Вспомога-
- 17 Нажмите на ключ внутрь замка зажигания и поверните его; Блокировка дверных замков с помощью ключа
- 19 Выньте ключ из замка зажигания и выйдете из авто-; Постановка автомобиля на охрану; Контрольная лампа охранной сигнализации, расположенная; Снятие автомобиля с охраны; Нажмите кнопку РАЗБЛОКИРОВКИ на пульте дистанци-
- 20 отсоединении аккумуляторной батареи.
- 21 Пульт дистанционного управления со встроенным ключом; Если автомобиль оснащен электронным бортовым
- 23 Кнопка блокировки дверного замка; С ц е л ь ю п р е д у п р еж д е н и я т р а в м и р о в а н и я и и з; Общие сведения; элементов питания составляет не менее трех лет.
- 24 В автоматической коробке передач включен один из
- 28 Диагонально-поясные ремни безопасности; Категорически запрещается перевозить людей в багаж-
- 29 Правила пользования диагонально-поясным ремнем безопасности; Сядьте в автомобиль и закройте дверь. Обопритесь на; Возьмитесь за скобу и вытяните ремень; Когда ремень вытянут на необходимую длину, вставьте; Вставьте запорную скобу в замок
- 30 Расположение поясной лямки
- 31 Регулируемая промежуточная петля; Выньте малую запорную скобу с обычной скобой из правой; Место расположения малой запорной скобы; Возьмитесь рукой за малую запорную скобу и протяните
- 34 • Корпорация Chrysler не рекомендует отключать систему; Пристегните запорную скобу диагонально-поясного ремня; Выключение режима автоматической блокировки
- 35 Запрещается класть или прикреплять какие-либо
- 36 ЗАПРЕЩАЕТСЯ
- 38 расположены соответственно под; Оконные подушки безопасности; срабатывают только в; Срабатывание подушек безопасности; а и должны срабатывать по
- 39 Контроль состояния системы подушек безопасности
- 40 При определенных условиях аварийный регистратор не
- 43 Рекомендации по использованию детских защитных кресел:
- 45 детские кресла LATCH таким образом,; Крепления LATCH на заднем сиденье; Универсальная таблица размещения детей в автомобиле; Вес и возраст ребенка
- 47 К ате го р и ч е с к и з а п р е щ а етс я п е р е в о з и т ь л ю д е й
- 51 ОРГАНЫ УПРАВЛЕНИЯ. ОБОРУДОВАНИЕ САЛОНА
- 53 • Дополнительные фары (для некоторых вариантов
- 58 Складывание наружного зеркала заднего вида; Зеркала снабжены встроенными электрическими обогре-; Туалетное зеркало
- 61 Набор телефонного номера путем его произнесения; Добавление записей в телефонную книгу системы uconnect®; Нажмите кнопку “Телефон”.
- 62 Загрузка телефонной книги (загрузка одной записи)
- 63 Удаление записей в телефонной книге системы uconnect®; Удаление всех записей в телефонной книге системы uconnect®
- 64 Разговор по телефону
- 65 Продолжение разговора после выключения зажигания
- 66 Экстренная помощь (для некоторых вариантов исполнения); Нажмите на телефоне кнопку соединения и вручную; Техническая помощь (для некоторых вариантов исполнения); Если вы нуждаетесь в технической помощи:; Пейджинговая связь
- 67 Индикаторы состояния телефона и сети мобильной связи
- 69 Удаление телефона, подключенного к системе uconnect®; Обучение голосовым командам
- 71 Дерево голосовых команд; Главное меню
- 72 Дерево голосовых команд “Телефонная книга”; Phonebook
- 73 Дерево голосовых команд “Настройка”
- 75 Чтобы начать диалог с системой, нажмите кнопку системы
- 77 По указаниям системы uconnect® повторяйте слова и фра-; СИДЕНЬЯ
- 78 Рукоятка регулировки сиденья по высоте; Для того чтобы вернуть спинку сиденья в вертикальное
- 81 Заднее сиденье, сложенное до горизонтального положения; ОТКРЫВАНИЕ И ЗАКРЫВАНИЕ КАПОТА
- 88 Не оставляйте детей одних в автомобиле, когда ключ
- 91 После использования оборудования большой мощности; ПОДСТАКАННИКИ; Для того чтобы открыть перчаточный ящик, потяните за рукоятку.
- 93 Для того чтобы вынуть плафон, нажмите на него.; Нажмите и отпустите
- 96 Выключатель электри-
- 99 ПАНЕЛЬ УПРАВЛЕНИЯ
- 104 ОПИСАНИЕ ПРИБОРНОЙ ПАНЕЛИ; Контрольная лампа отображает состояние
- 105 Для контроля исправности антиблокировочной
- 106 Контрольная лампа перегрева коробки передач
- 107 Контрольная лампа “CRUISE” горит при включенном круиз-контроле.
- 108 Предупреждение о необходимости замены моторного масла
- 110 пока не погаснет контрольная лампа.; Электронный бортовой информационный центр (EVIC); Сообщения о состоянии систем автомобиля
- 111 Кнопка информационного центра EVIC
- 112 Обнуление показаний дисплея; Не запускайте двигатель.; Показания компаса, термометра и аудиосистемы
- 116 Для того чтобы перевести компас в режим калибровки,; АУДИОСИСТЕМА; Описание аудиосистемы приведено в отдельной брошюре.
- 117 Воспроизведение записей с проигрывателя iPod®
- 119 PRESET
- 120 пальцами рабочей поверхности.
- 124 Режим максимального охлаждения воздуха.; Для максимального охлаждения воздуха; • Более подробная информация об использовании этого
- 125 ХАРАКТЕР ПОГОДЫ; Рекомендации по использованию системы кондиционирования
- 128 • ПОЛНЫЙ ПРИВОД КОЛЕС (Для некоторых вариантов исполнения
- 129 • ТРЕБОВАНИЯ К ТОПЛИВУ (ДЛЯ АВТОМОБИЛЕЙ С ДИЗЕЛЬНЫМ
- 130 • Буксировка автомобиля с опорой всех четырех колес на дорожную
- 131 ПУСК ДВИГАТЕЛЯ
- 132 Наблюдайте за контрольной лампой накала свечи; Рекомендации по пуску и эксплуатации дизельного двигателя
- 135 Система блокировки замка зажигания
- 136 Для перемещения рычага переключения диапазонов из; Диапазоны автоматической коробки передач; При переводе рычага переключения диапазонов в положение
- 138 а также при движении по дороге, покрытой слякотью.; ПРЕОДОЛЕНИЕ ВОДНЫХ ПРЕПЯТСТВИЙ
- 140 ГИДРОУСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ
- 141 СТОЯНОЧНЫЙ ТОРМОЗ
- 142 Стояночный тормоз; Никогда не оставляйте детей одних в автомобиле.; ТОРМОЗНАЯ СИСТЕМА
- 144 ЭЛЕКТРОННАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗНОЙ СИСТЕМОЙ
- 147 Режимы системы ESP
- 148 Безопасность
- 150 При эксплуатации малоразмерного запасного колеса; Запасное колесо с ограниченным сроком эксплуатации; Малоразмерное запасное колесо предназначено только
- 152 Срок службы шин; Манера вождения; Замена шин; Запрещается устанавливать шины, характеристики
- 155 Не вдыхайте отработавшие газы двигателя. Они содержат
- 156 Вставьте ключ зажигания в замок крышки заправочной; Лючок заправочной горловины топливного бака; Чтобы вынуть ключ зажигания из замка крышки, поверните
- 159 Метод крепления троса к съемному шаровому крюку с; При использовании несъемного сцепного крюка сделайте; Метод крепления троса к несъемному шаровому крюку
- 160 кг – для прицепа, не оборудованного тормозной
- 162 -контактный электрический разъем; Номер контакта
- 163 3-контктный электрический разъем
- 164 — При движении по городу; Тягово-сцепное устройство
- 169 При движении на скоростном шоссе уменьшите скорость
- 172 Ремонт шины с помощью комплекта TIREFIT; Убедитесь в том, что вентиль колеса на спущенной шине; Состав комплекта TIREFIT и его использование; Использование переключателя режимов и шлангов
- 177 Наклейка с информацией о мерах предосторожности; Выньте из автомобиля домкрат рычажного типа вместе с; Места установки домкрата для замены колеса; С каждой стороны автомобиля предусмотрены специальные
- 180 БУКСИРНЫЕ ПЕТЛИ
- 184 • Блок передачи крутящего момента на задний мост (PTU) (только для
- 185 МОТОРНЫЙ ОТСЕК АВТОМОБИЛЯ С 2,4-ЛИТРОВЫМ БЕНЗИНОВЫМ ДВИГАТЕЛЕМ
- 186 МОТОРНЫЙ ОТСЕК АВТОМОБИЛЯ С 2-ЛИТРОВЫМ ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ
- 187 Продолжительная эксплуатация автомобиля при; БОРТОВАЯ ДИАГНОСТИЧЕСКАЯ СИСТЕМА (OBD II)
- 190 Электролит аккумуляторной батареи представляет собой
- 191 Сбор и повторное использование хладагента
- 195 Клапанная крышка системы охлаждения; На клапанную крышку системы охлаждения нанесена; Утилизация отработанной охлаждающей жидкости
- 197 Тормозная система
- 201 Уход за салоном автомобиля
- 204 ХРАНЕНИЕ АВТОМОБИЛЯ; Выньте из коммутационного блока предохранитель “Mini”,; ЛАМПЫ, ПРИМЕНЯЕМЫЕ В ПРИБОРАХ ОСВЕЩЕНИЯ
- 205 рующую лампу в корпусе фары.; ЗАМЕНА ЛАМП; Поднимите капот и найдите электрический разъем лампы.; Противотуманные фары; Выньте два фиксатора из корпуса фонаря.
- 206 Фонари освещения регистрационного знака; С помощью отвертки слега подденьте боковую часть лапки; Центральный верхний стоп-сигнал; Выверните винты крепления линзы к корпусу фонаря.
- 208 Дизельный двигатель с рабочим объемом 2 л; Система охлаждения двигателя*
- 209 Наименование агрегата, узла
- 211 РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
- 212 Контрольные операции, выполняемые владельцем ежемесячно
- 213 Операции, выполняемые при каждой замене моторного масла; Периодичность технического обслуживания; Эксплуатация автомобиля вне дорог или в условиях пустыни.
