EN

INSTALLATION INSTRUCTIONS

Two  persons  are  required  for  proper  installation.  A
qualified installer should be commissioned to make the
mounting.

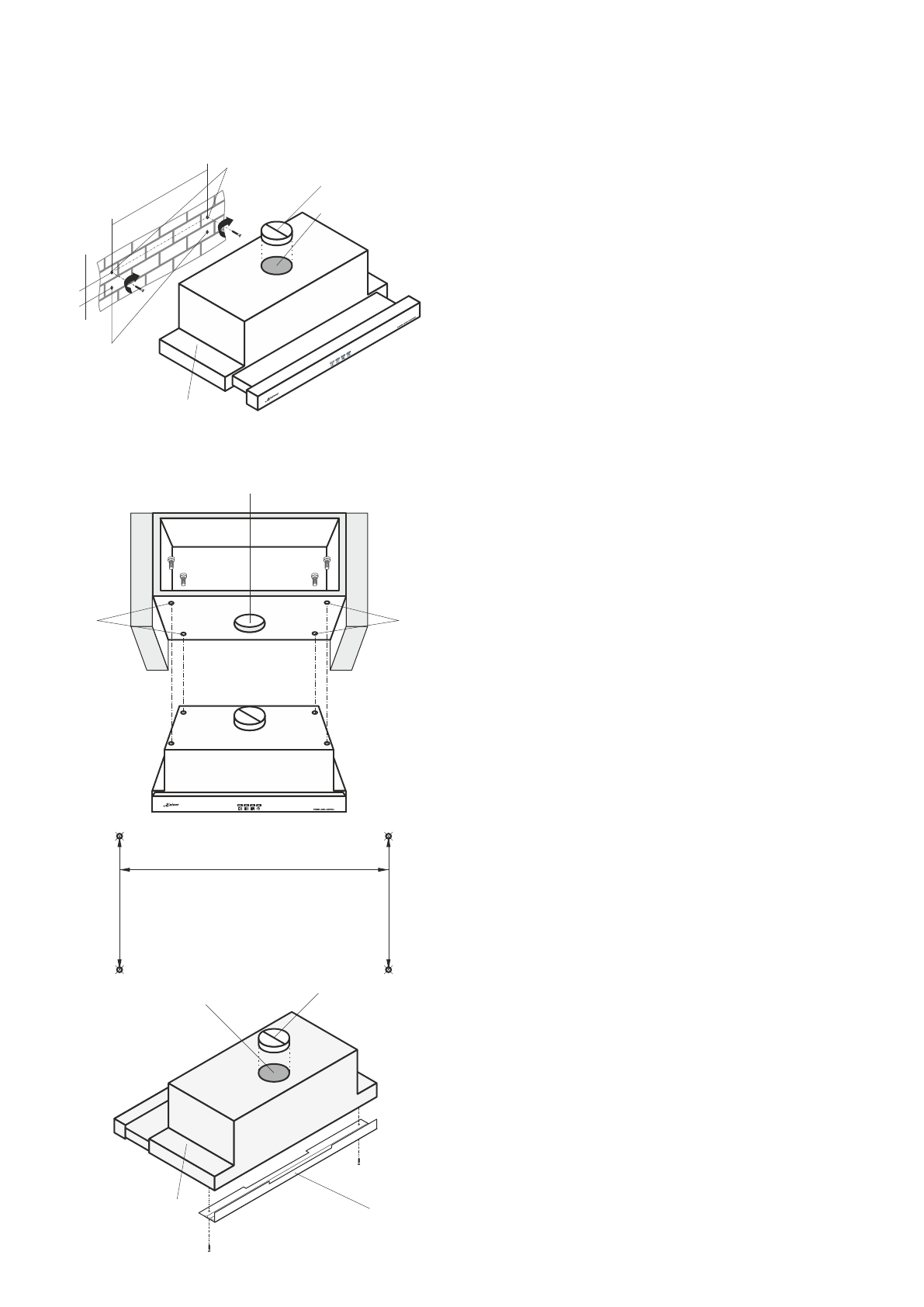

M O U N T I N G   O F   A   C O O K E R   H O O D   W I T H
ELECTRONIC CONTROL

There are two ways of installation of the cooker hood:
on the wall and under a wall unit.

Mounting on the wall

•  Trace  a  vertical  line  on  the  wall  to  indicate  the

centre of the cooker plate.

•  Place the hood body

1

 on the wall to get min 650

mm  from  the  cooker  plate  (see  p.  14).  Level  it
horizontally. Use the bottom of the rear side of the
hood as ruler to trace the line.

•  Measure a distance between the hood’s bottom

and the top holes

2

. Trace a horizontal line on the

wall on the same distance above the bottom line.
Mark  the  mounting  holes  on  the  wall:  496  mm
between the holes or 248 mm between each hole
and the central line.

•  Drill  the  holes  using  a  drill  of  Ø  8  mm,  drive  the

plugs in and then tight the screws.

•  Drill the holes

3

 under 90 mm of   the top holes

2

.

Drive the plugs.

•  Hang the cooker hood

1

 on the screws

2

.

•  Tight the screws in the holes

3

, operate from the

inside of the cooker hood.

•  Mount  the  V-flap

4

  on  the  exhaust  outlet  of  the

cooker hood

5

.

Mounting under a wall unit

•  Drill in the wall unit the four holes

6

 in predefined

places using a drill of Ø 4 mm.

•  Mount  the  V-flap

4

  on  the  exhaust  outlet  of  the

cooker hood

5

.

•  Fasten  the  cooker  hood  with  a  four  screws,

operate from the inside of the wall unit.

   •  For  an  air  extractor  mode  of  the  cooker  hood

make an opening

7

 in the bottom of the wall unit in

advance, in accordance with the drawing.

•  To close possible space between the cooker hood

and the wall, use a plastic spacing bar

8

.

•

f  the  cooker  hood  will  be  operate  in  odour

I

absorber mode it is necessary to install charcoal
filter.

8

4

5

1

8

516

254

7

6

6
