 – on the already installed wall hanger;

INSTALLATION INSTRUCTIONS

There are two systems of hanging the cooker hoods:

B

 – with screws

on spesial slots in hood body.

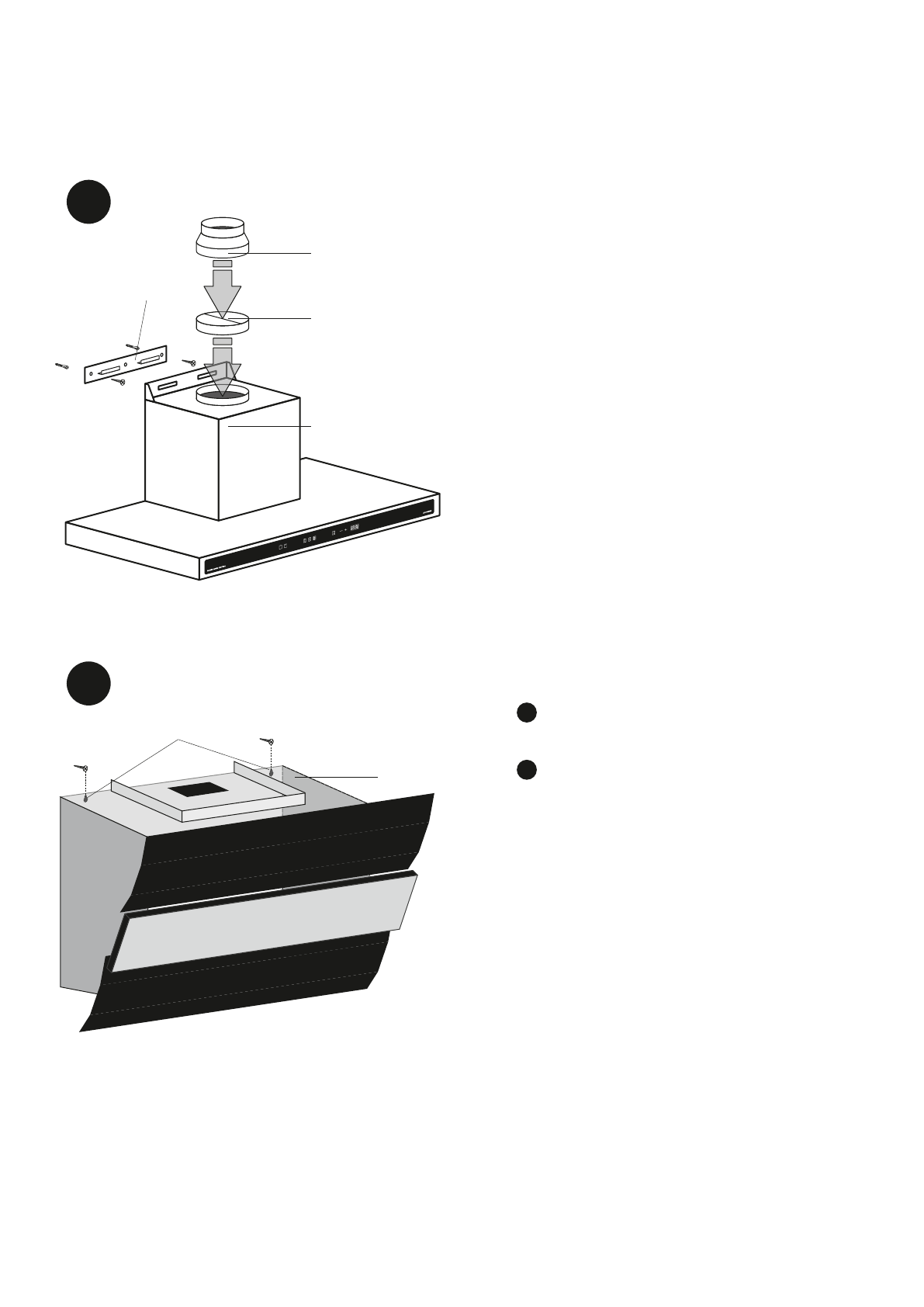

INSTALLATION OF THE WALL HANGER

•  Trace  a  vertical  line  on  the  wall  to  indicate  the

centre of the cooker plate.

•  Place the hood body

1

 on the wall to get min 650

mm  from  the  cooker  plate  (see  p.  12).  Level  it
horizontally.  Use  the  top  of  the  rear  side  of  the
hood as ruler to trace the line.

•  Hold  a  hood  hanger  profile

2

  to  the  wall  on  the

horizontally,  symmetrically  to  the  central  line,
mark the mounting holes on the wall.

•  Drill the holes as indicated on the wall, using drills

of  diameter  8  mm,  drive  the  plugs  in  and  then
screw  the  hanger  profile  to  the  wall.  The  hooks
should be upward oriented.

•

 Place the hood body

1

 to the wall horizontally,

symmetrically to the central line. Mark the holes
to drill on the wall using the slots in hood body,

3

.

•

Hang the hood body

1

on the

already

 installed

hanger

2

.

•  Drill the holes as indicated on the wall, using drills

of  diameter  8  mm,  drive  the  plugs  in  and  then
screw the hood body to the wall.

•

f  the  cooker  hood  will  be  operate  in  odour

I

absorber mode it is necessary to   install charcoal
filter ( see p. 24).

•  If the cooker hood will be use in extractor mode it is

necessary to mount a vent conduit of Ø 150 mm
on the fixed V-flap

4

. By connection of a conduit of

Ø 120 mm use an adapter

5

.
