IT
9
9

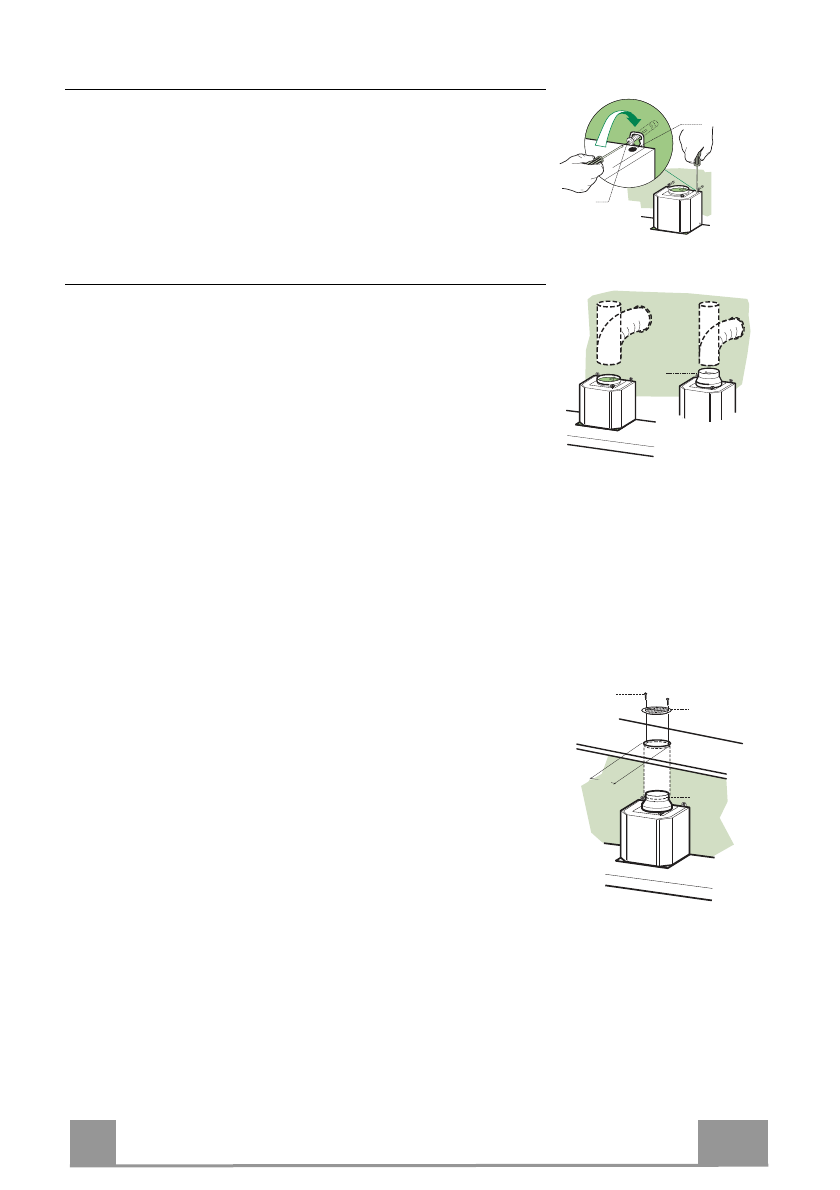

Montaggio Corpo Cappa
• Prima di agganciare il Corpo Cappa, serrare le 2 Viti
Vr
situate
sui punti di aggancio del Corpo Cappa.
• Agganciare il Corpo Cappa alle Viti
12a.
• Serrare definitivamente le Viti
12a
di supporto.
• Agire sulle Viti
Vr
per livellare il Corpo Cappa.
• Stabilizzare definitivamente la cappa avvitando la vite
12a
più
la rondella
13
nel foro di sicurezza
.
12a
Vr
Connessioni
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø150 o 120 mm, la cui scelta è lasciata all'installatore.
• Per collegamento con tubo ø120 mm, inserire la Flangia di ri-
duzione
9
sull’Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
9
ø 120
ø 150
USCITA ARIA VERSIONE FILTRANTE
• Praticare un foro ø 125 mm sull’eventuale Mensola soprastante
la Cappa.
• Inserire la Flangia di riduzione
9
sull’uscita del Corpo Cappa.
• Collegare la Flangia al foro di uscita sulla Mensola soprastante
la Cappa con un tubo rigido o flessibile di ø120 mm.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Fissare la Griglia direzionata
8
sull’uscita con 2 Viti
12e
(2,9 x
9,5) in dotazione.
• Assicurarsi della presenza dei Filtri antiodore al Carbone atti-
vo.
9
ø 125
8
12e
