ES
3
0
30

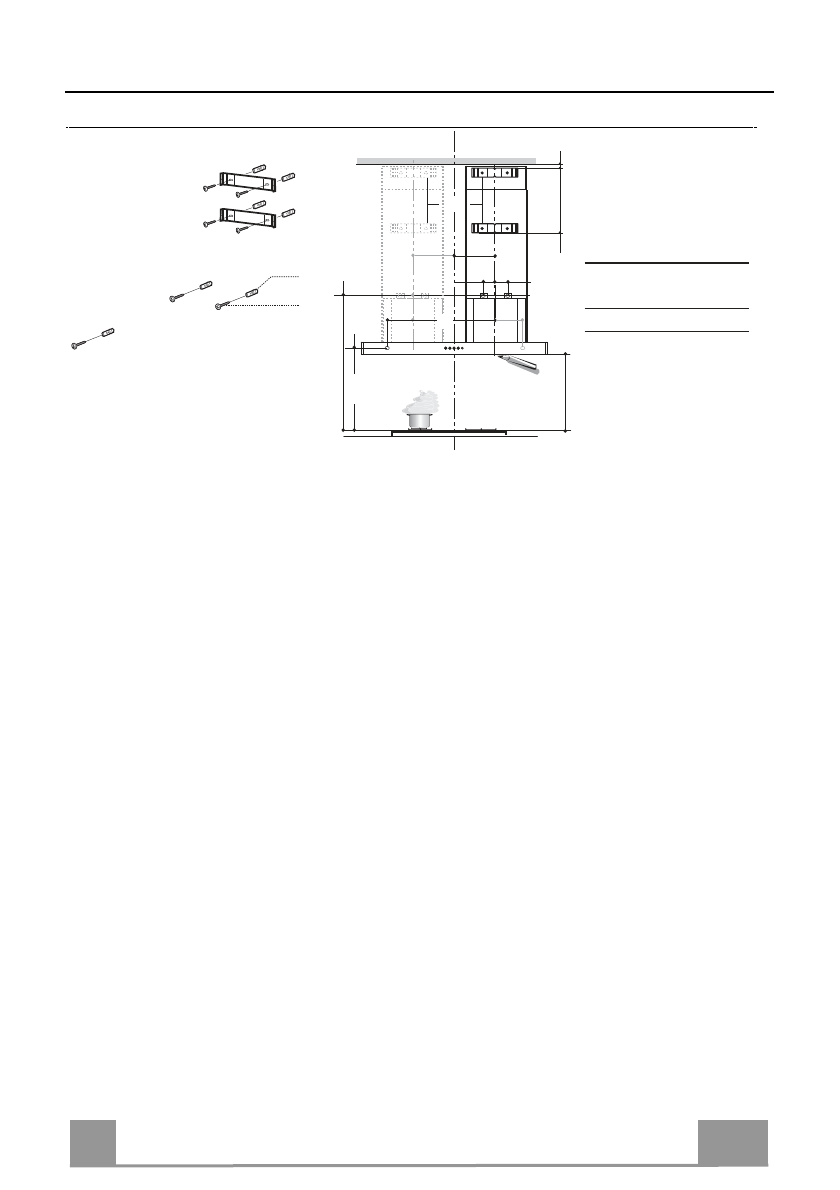

INSTALACIÓN
Perforación pared y fijación bridas
. Tomando como referencia el centro del plano de cocción, trazar en la pared una línea verti-
cal, a
Der.
o a
Izq.
según el modelo de la campana, a 200 mm para la campana de 90 y 350
mm para aquella de 120, desde el límite superior hasta 650 mm sobre el plano de cocción.
Esta línea servirá para la alineación de las bridas.
. Apoyar como se indica la brida
7.2.1
a 1-2 mm del techo o del límite superior, alineando su
centro (muescas) en la línea vertical de referencia.
. Marcar los centros de los orificios de la brida.
. Apoyar como se indica la brida
7.2.1
a X mm debajo de la primera brida (X= altura chime-
nea superior en dotación), alineando su centro (muescas) en la línea vertical de referencia.
. Marcar los centros de los orificios de la brida.
. Marcar como se indica, un punto de referencia a 116 mm de la línea vertical de referencia, y
a 970mm sobre el plano de cocción.
. Repetir esta operación por la parte opuesta.
. Marcar como se indica, un punto de referencia a Z mm (Z = ver la tabla) de la línea vertical
de referencia, y a 690 mm sobre el plano de cocción.
. Perforar ø 8 los puntos marcados.
. Introducir los tacos
11
en los orificios.
. Fijar las bridas, utilizando los tornillos
12a
(4,2 x 44,4 ) en dotación.
. Atornillar 2 tornillos
12a
(4,2 x 44,4) en dotación en los orificios para la fijación del cuerpo
de la campana, dejando un espacio de 5-6 mm entre la pared y la cabeza del tornillo.
Cappa
Y
Z
90 cm
200
565
120 cm
350
830
7.2.1
970
X
1÷2
Y
116
650 min.
116
Y
11
12a
690
Z
