INSTALAÇÃO

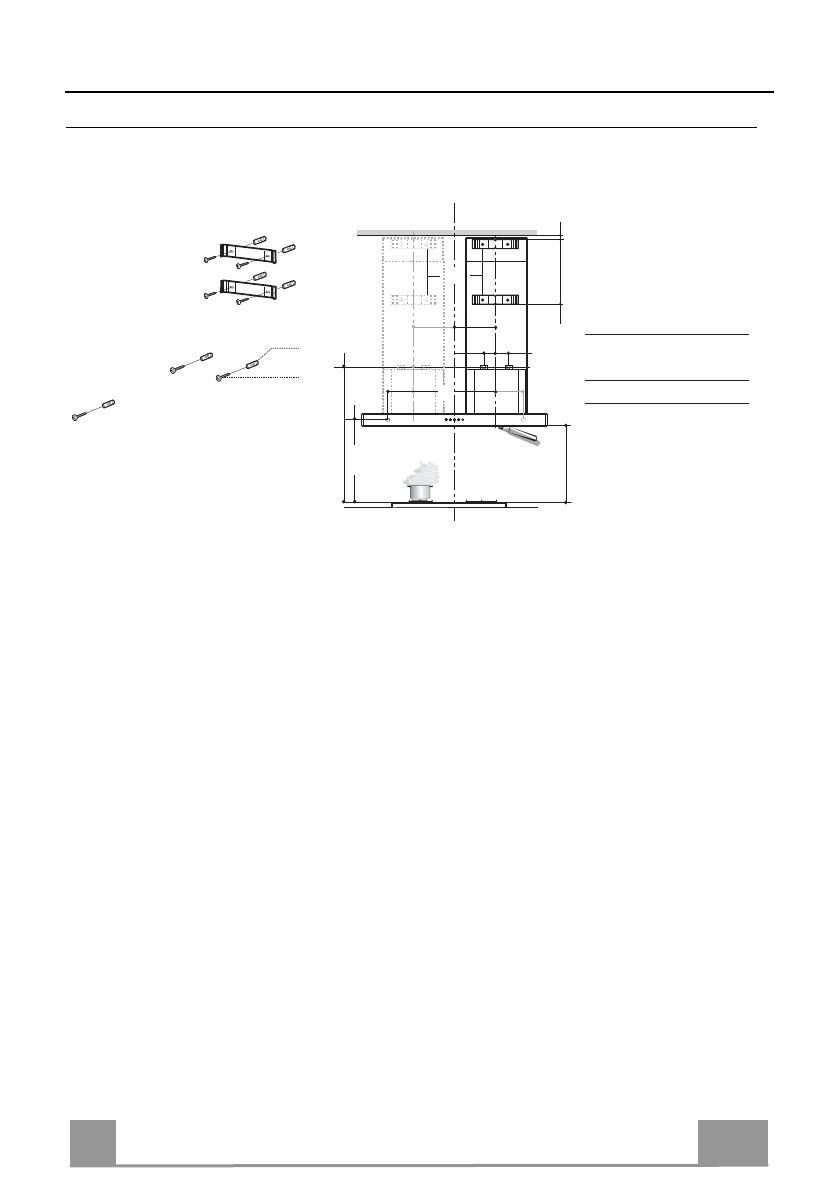

Perfuração da parede e fixação dos suportes


•  Tomando como referência o meio da placa do fogão, marque uma linha vertical na parede, à

DIR

 ou à

ESQ

 segundo o modelo do exaustor, a 200mm para o exaustor de 90 e de 350mm

para  o  de  120,  abaixo  do  limite  superior  até  650  mm  acima  da  placa  do  fogão.  Esta  linha
será posteriormente utilizada para alinhar os suportes.

•  Apoie o suporte

7.2.1

como indicado, a 1-2 mm de distância do tecto ou do limite superior,

alinhando o centro deste (entalhes) sobre a linha de referência vertical.

•  Marque os centros dos furos do suporte.
•  Apoie  o  suporte

7.2.1

  como  indicado,  X  mm  abaixo  do  primeiro  suporte  (X  =  altura  da

chaminé  superior  fornecida),  alinhando  o  centro deste  (entalhes)  sobre  a  linha  de  referência
vertical.

•  Marque os centros dos furos do suporte.
•  Marque um ponto de referência como indicado, a 116 mm de distância da linha de referência

vertical e 970 mm acima da placa do fogão.

•  Repita a operação do lado oposto.
•  Marque  um  ponto  de  referência  como  indicado,  a  Z  mm  (Z  =  ver  tabela)  de  distância  da

linha de referência vertical e 690 mm acima da placa do fogão.

•  Com uma broca de Ø 8 mm, fure os pontos marcados.
•  Introduza as buchas

11

 nos furos.

•  Fixe os suportes, utilizando os parafusos

12a

 (4,2 x 44,4 ) incluídos nos acessórios.

•  Aperte  dois  dos  parafusos

12a

  (4,2  x  44,4)  fornecidos  com  o  aparelho  nos  orifícios  de

fixação  do  corpo  do  exaustor,  deixando  5-6  mm  de  espaço  entre  a  parede  e  a  cabeça  do
parafuso.

Cappa

Y

Z

90 cm

200

565

120 cm

350

830

7.2.1

970

X

1÷2

Y

116

650 min.

116

Y

11

12a

 690

 Z
