PT

4
2

42

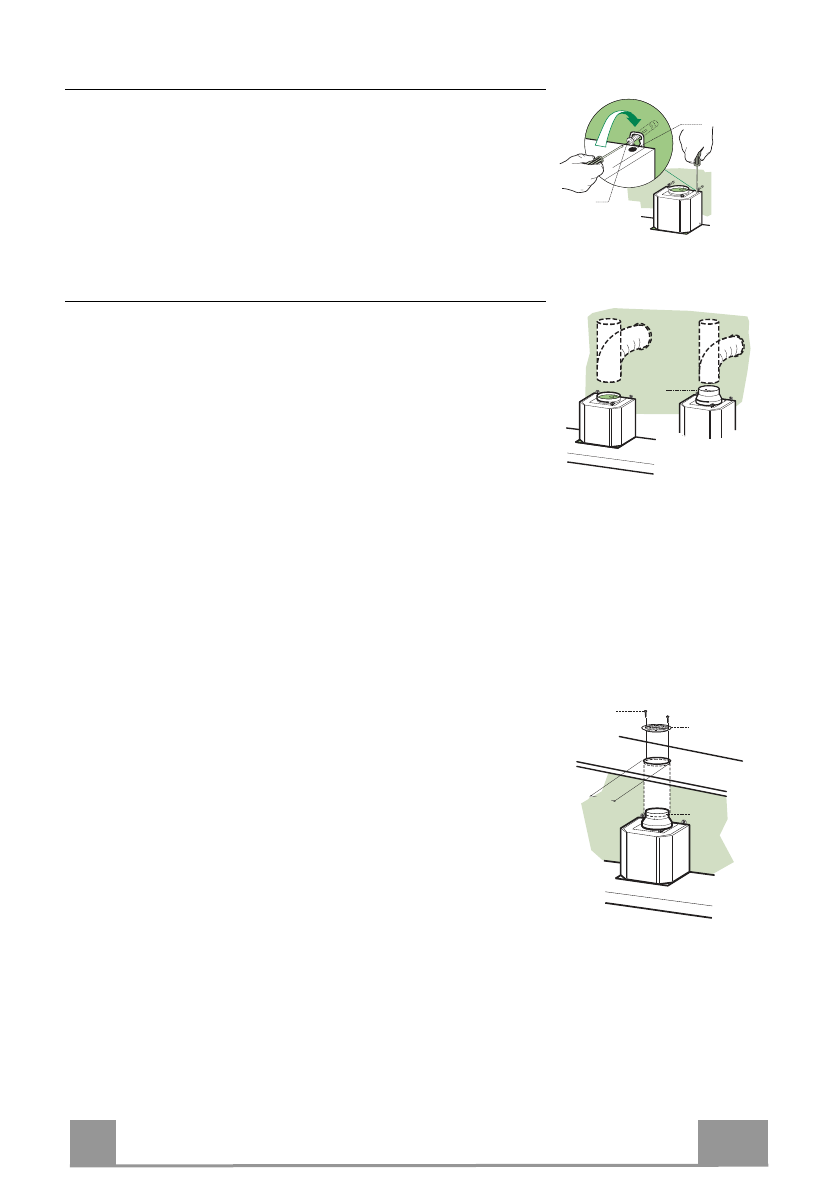

Montagem do corpo do exaustor

•  Antes  de  fixar  o  corpo  do  exaustor,  aperte  os  2  parafusos

Vr

  situados

nos pontos de engate da referida estrutura.

•  Fixe a estrutura do exaustor nos parafusos

12a.

•  Aperte definitivamente os parafusos de suporte

12a.

•  Aperte/desaperte os parafusos

Vr,

 para nivelar o corpo do exaustor.

•  Estabilize  o  exaustor  definitivamente,  enroscando  o  parafuso

12a

  com

a anilha

13

 no furo de segurança.

12a

Vr

Ligações

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

Para  a  instalação  na  Versão  Aspirante,  ligue  o  exaustor  ao  tubo
de  saída  utilizando  um  tubo  rígido  ou  flexível  de  ø150  ou  120
mm; esta escolha deve ser feita pelo instalador.
•  Para  a  ligação  com  um  tubo  de  ø120  mm,  instale  a  flange  de

redução

 9

na saída do corpo do exaustor.

•  Fixe  o  tubo  com  braçadeiras  de  aperto  adequadas.  O  material

necessário não é fornecido com o aparelho.

•  Tire os filtros anti-odor de carvão activo, se presentes..

9

ø 120

ø 150

SAÍDA DO AR PARA A VERSÃO FILTRANTE

•  Faça  um  furo  de  ø  125  mm  na  prateleira  presente  acima  do

exaustor.

•  Instale a flange de redução

9

 na saída do corpo do exaustor.

•  Ligue  a  saída  do  corpo  do  exaustor  com  a  parte  superior  do

móvel  suspenso  utilizando  um  tubo  rígido  ou  flexível  de  ø120
mm; esta escolha deve ser feita pelo instalador.

•  Fixe  a  grade  direccionada

8

  na  saída  do  ar  reciclado  com  2

parafusos

12e

 (2,9 x 9,5) fornecidos com o aparelho.

•  Certifique-se da presença dos filtros anti-odor de carvão activo.

9

ø 125

8

12e
