ES
3
1
31

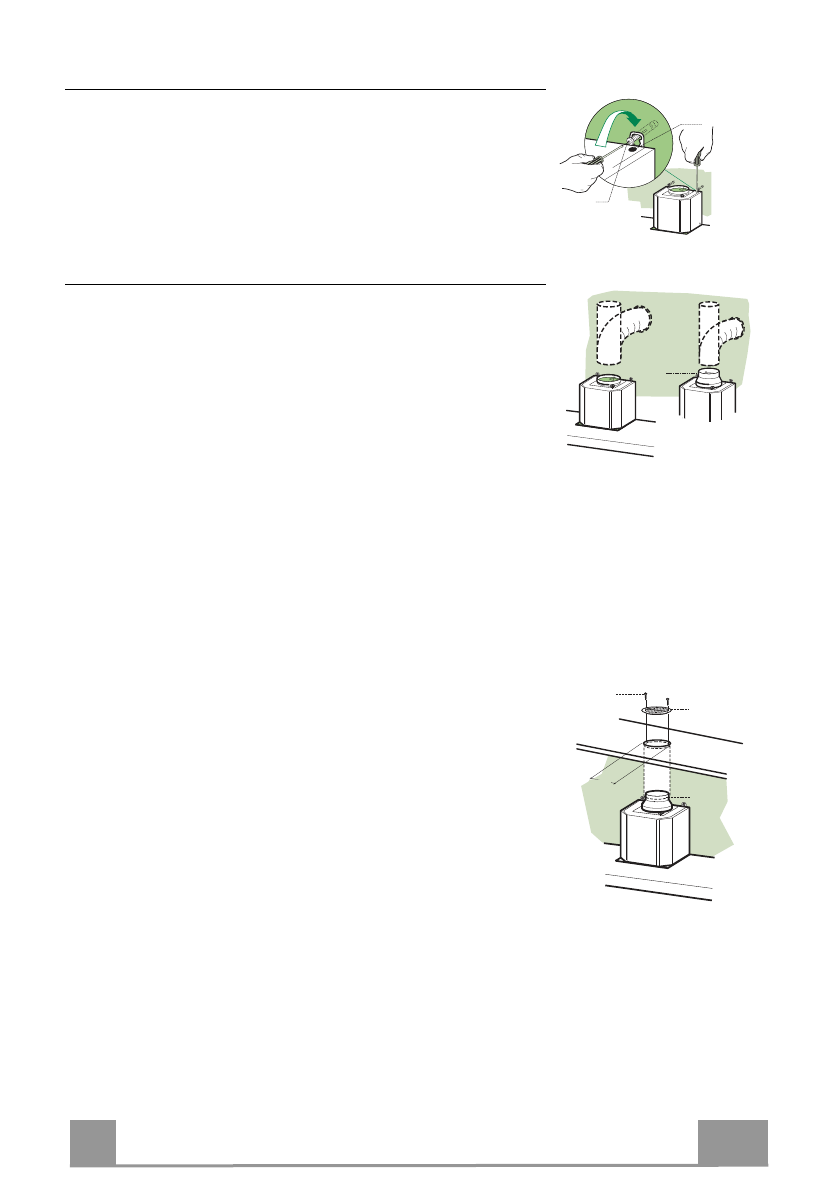

Montaje cuerpo campana
. Antes de enganchar el cuerpo de la campana, apretar los 2 tornillos
Vr
situados en los puntos de enganche del cuerpo de la campana.
. Enganchar el cuerpo de la campana a los tornillos
12a.
. Apretar definitivamente los tornillos
12a
de soporte.
. Operar en los tornillos
Vr
para nivelar el cuerpo de la campana.
. Estabilizar definitivamente la campana atornillando el tornillo
12a
más
la arandela
13
en el orificio de seguridad.
12a
Vr
Conexiones
SALIDA DEL AIRE VERSIÓN ASPIRANTE
Para la instalación de la versión aspirante, conectar la campana al
tubo de salida mediante un tubo rígido o flexible de ø150 o 120
mm, a discreción del instalador.
• Para la conexión con el tubo de ø120 mm, introducir la brida de
reducción
9
en la salida del cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas. Este material no se
proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.
9
ø 120
ø 150
SALIDA DEL AIRE VERSIÓN FILTRANTE
• Realizar un orificio de ø 125 mm en la repisa de encima de la
campana.
• Introducir la brida de reducción
9
en la salida del cuerpo de la
campana.
• Conectar la salida del cuerpo de la campana con la parte supe-
rior del mueble colgante mediante un tubo rígido o flexible de
ø120 mm, a discreción del instalador.
• Fijar el tubo con abrazaderas adecuadas. Este material no se
proporciona en dotación.
• Fijar la rejilla de dirección
8
en la salida del aire reciclado me-
diante los 2 tornillos
12e
(2,9 x 9,5) en dotación.
• Controlar que estén presentes los Filtros Antiolor al Carbón
activo.
9
ø 125
8
12e
