INSTALLATION

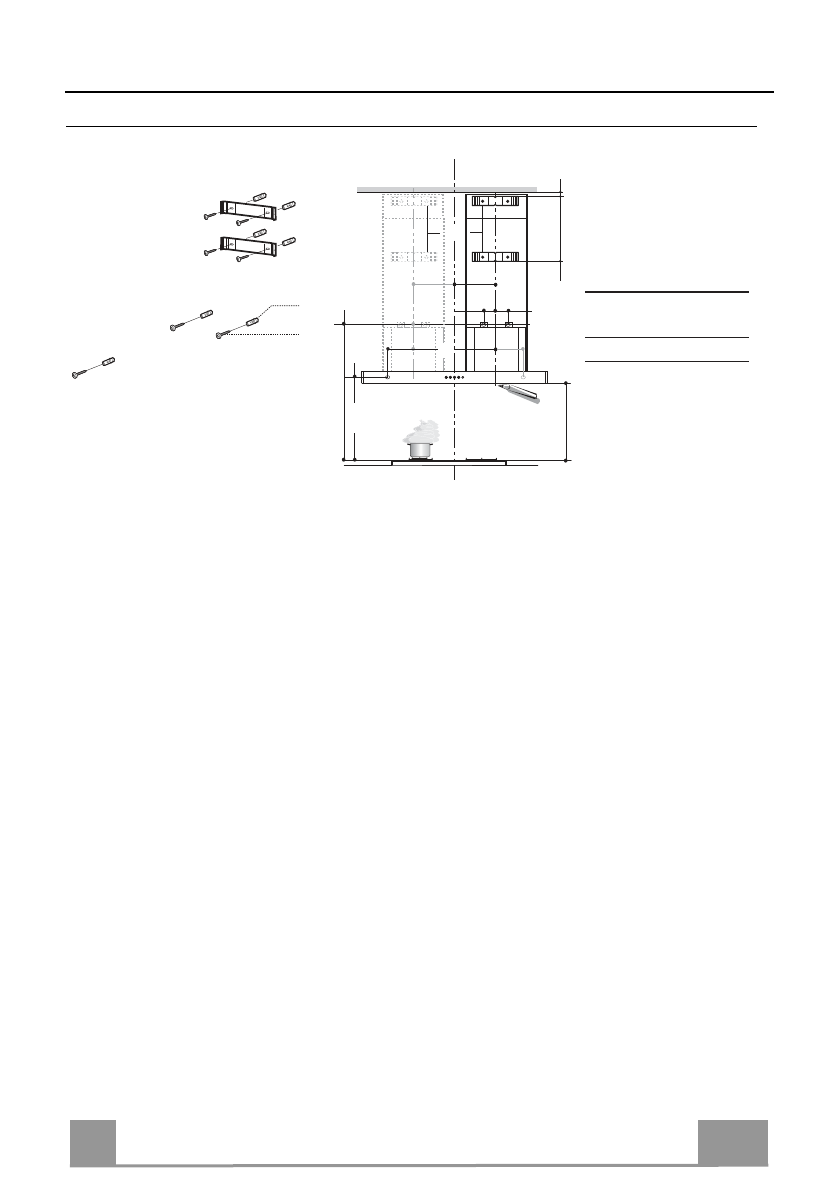

Wall drilling and bracket fixing

•  Draw a vertical line on the wall on the right or on the left side depending on the hood model,

at 200 mm (90 cm hood version) or at 350 mm (120 mm hood version) taking as a reference
point the centre of the hob. Start the line from the ceiling or from  other upper limit and fin-
ish it at the 650 mm distance from the hob. This line is needed when aligning the brackets.

•  Place  the

7.2.1

bracket,  as  indicated,  at  1-2  mm  from  the  ceiling  or  from  other  upper  limit

aligning its central point on the vertical reference line.

•  Draw the central points of the bracket holes.
•  Place  the

7.2.1

bracket,  as  indicated,  at  X  mm  under  the  first  bracket  (X=  upper  chimney

height) aligning its central point on the vertical reference line.

•  Draw the central points of the bracket holes.
•  Draw  the  reference  point,  as  indicated,  at  116  mm  from  the  vertical  reference  point  and  at

970 mm above the hob.

•  Repeat the same procedure on the opposite side.
•  Draw  the  reference  point,  as  indicated,  at  Z  mm  (Z=  see  the  table)  from  the  vertical  refer-

ence point and at 690 mm above the hob.

•  Drill ø 8 mm the marked points.
•  Insert the

11

plugs into the holes.

•  Fix the brackets using the

12a

screws (4,2 x 44,4 ) supplied with the hood.

•  Screw the 2

12a

screws

(4,2 x 44,4), supplied with the hood, in the hood body fixing holes.

It is necessary to leave a 5-6 mm gap between the wall and the screw head.
