EN

2
0

20

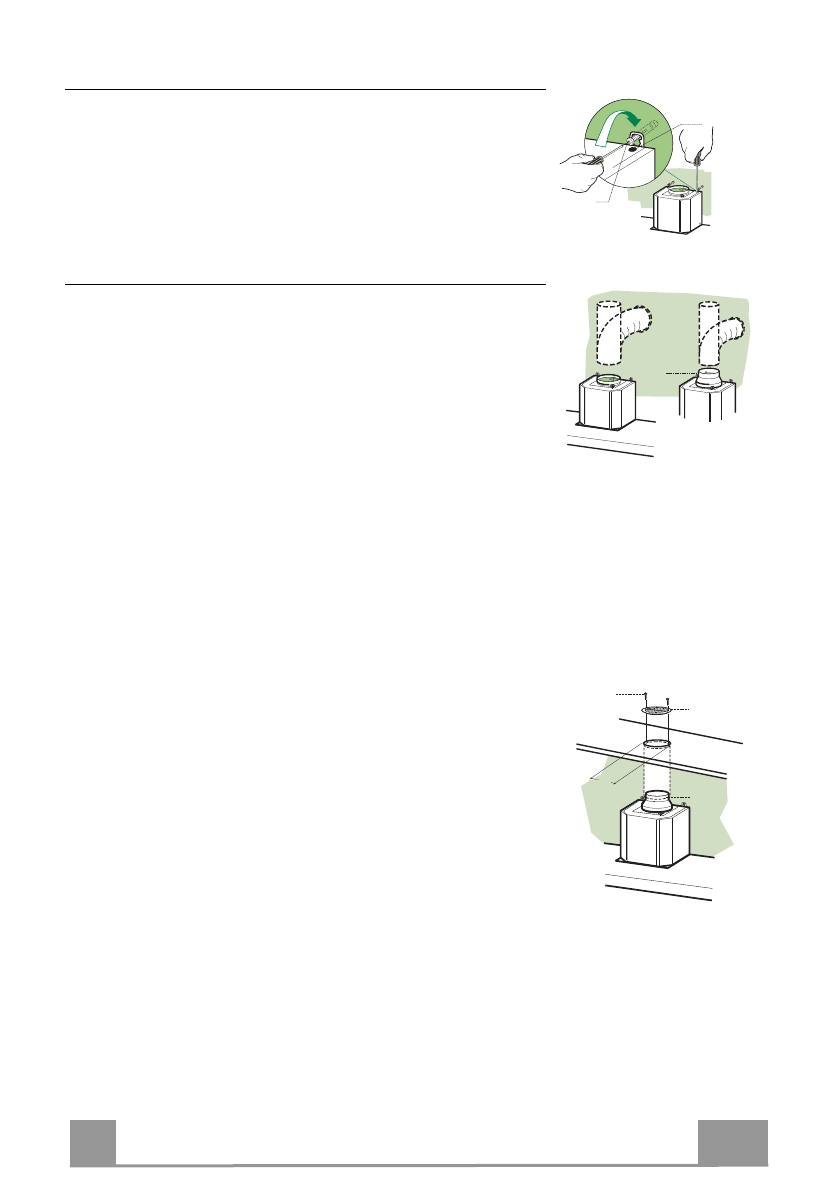

Hood body installation

•  Before  hooking  the  hood  body  it  is  necessary  to  tighten  2

Vr

screws

placed in the fixing points of the body.

•  Hook the hood body on the

12a

 screws.

•  Tighten completely

12a

 support screws.

•  The correct hood body position can be levelled with

Vr

 screws.

•  Fix the hood definitively by tightening the

12a

 screw together with the

13

washer in the security hole.

12a

Vr

Connections

DUCTED VERSION AIR EXHAUST SYSTEM

When  installing  the  ducted  version,  connect  the  hood  to  the
chimney  using  either  a  flexible  or  rigid  pipe  ø  150  or  120  mm,
the choice of which is left to the installer.
•  To install a ø 120 mm air exhaust connection, insert the reduc-

er flange

9

 on the hood body outlet.

•  Fix  the  pipe  in  position  using  sufficient  pipe  clamps  (not  sup-

plied).

•  Remove possible charcoal filters.

9

ø 120

ø 150

RECIRCULATION VERSION AIR OUTLET

•  Cut  a  hole  ø 125  mm  in  any  shelf  that  may  be  positioned  over

the hood.

•  Insert the reducer flange

9

 on the hood body outlet.

•  Connect  the  flange  to  the  outlet  on  the  shelf  over  the  hood  by

using a flexible or rigid pipe ø120 mm.

•  Fix  the  pipe  in  position  using  sufficient  pipe  clamps  (not  sup-

plied).

•  Fix  the  air  outlet  grid

8

 on  the  recirculation  air outlet  by  using

the 2 screws

12e

 (2,9 x 9,5) provided.

•  Ensure that the activated charcoal filters have been inserted.

9

ø 125

8

12e
