IT

8

8

INSTALLAZIONE

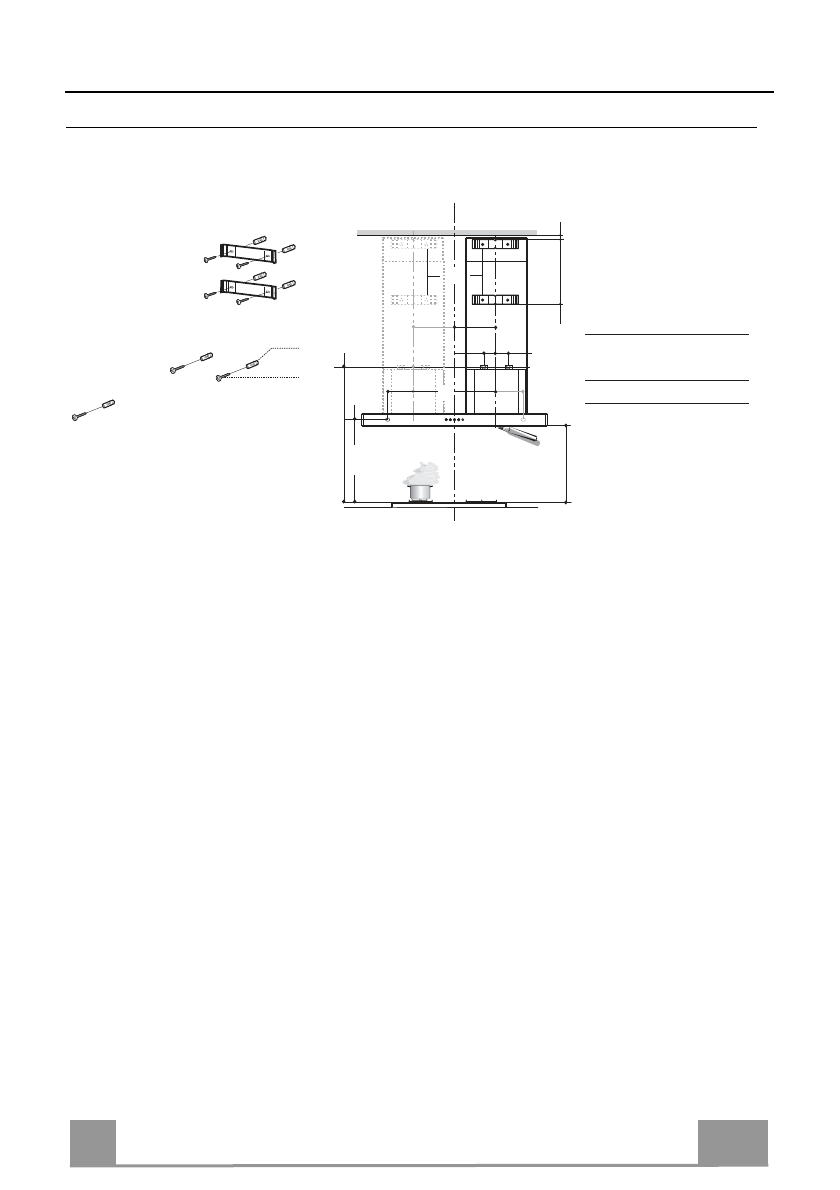

Foratura Parete e Fissaggio Staffe


•  Prendendo come riferimento il centro del Piano Cottura, tracciare sulla Parete una linea ver-

ticale,  a

DX

  o  a

SX

  in  base  al  modello  della  Cappa,  a  200mm  per  la  Cappa  da  90  e  a

350mm  per  quella  da  120,  dal  limite  Superiore  fino  a  650  mm  sopra  il  Piano  di  Cottura.
Questa Linea servirà per l’allineamento delle Staffe.

•  Appoggiare  come  indicato  la  Staffa

7.2.1

a  1-2  mm  dal  soffitto  o  dal  limite  superiore,  alli-

neando il suo centro (intagli) sulla linea Verticale di riferimento.

•  Segnare i centri dei Fori della Staffa.
•  Appoggiare come indicato la Staffa

7.2.1

 a X mm sotto la prima staffa (X = altezza Camino

Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.

•  Segnare i centri dei Fori della Staffa.
•  Segnare come indicato, un punto di riferimento a 116 mm dalla linea Verticale di riferimen-

to, e a 970mm sopra il Piano di Cottura.

•  Ripetere questa operazione dalla parte opposta.
•  Segnare come indicato, un punto di riferimento a Z mm (Z = vedere tabella) dalla linea Ver-

ticale di riferimento, e a 690 mm sopra il Piano di Cottura.

•  Forare ø 8 mm i punti segnati.
•  Inserire i tasselli

11

 nei fori.

•  Fissare le Staffe, utilizzando le Viti

12a

 (4,2 x 44,4 ) in dotazione.

•  Avvitare  2  Viti

12a

  (4,2  x  44,4)  in  dotazione  nei  fori  per  il  fissaggio  del  corpo  Cappa,  la-

sciando uno spazio di 5-6 mm fra la parete e la testa della vite.

Cappa

Y

Z

90 cm

200

565

120 cm

350

830

7.2.1

970

X

1÷2

Y

116

650 min.

116

Y

11

12a

 690

 Z
