Ceiling/Shelf drilling and Plate Fixing

CEILING/SHELF DRILLING

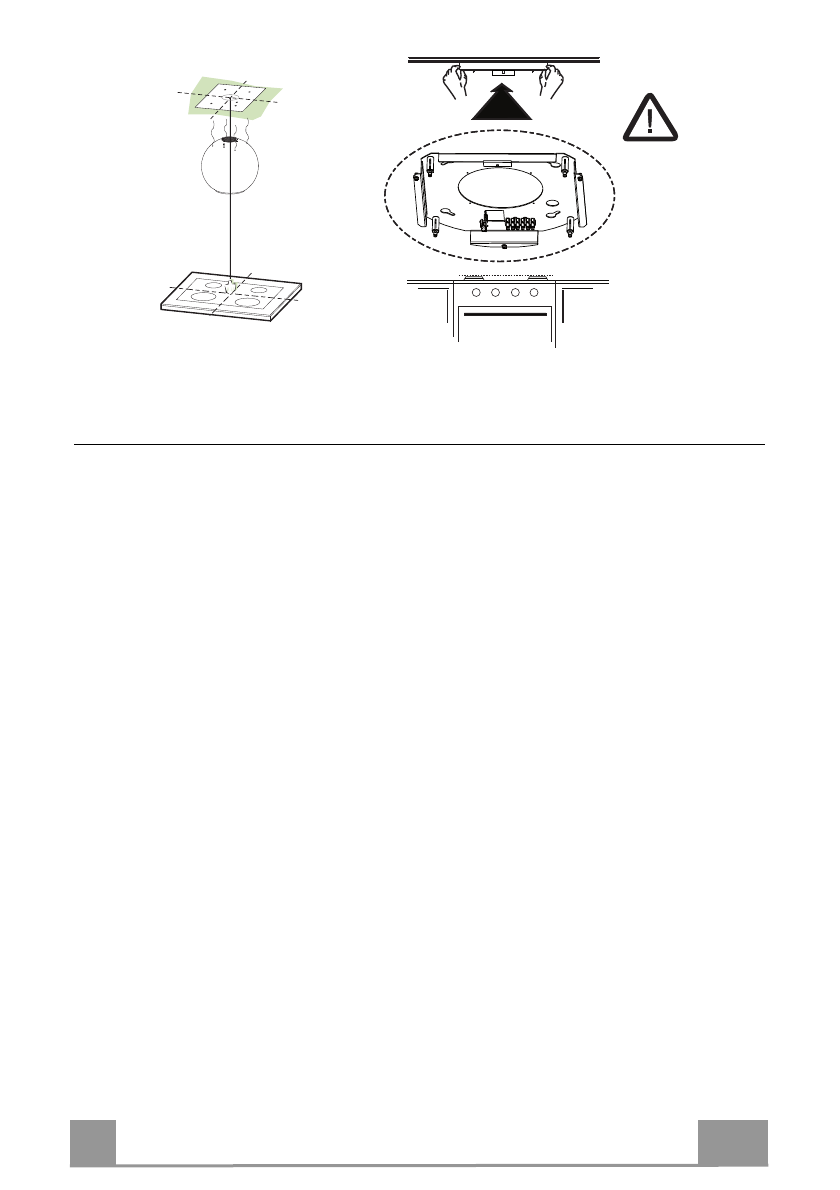

• Use a plumb-line and mark the centre of the cooking hob on the Support Ceiling/Shelf
• Rest  the Plate  against  the  Ceiling/Shelf,  making  sure  it  is  the  right  way  up,  as  shown  in  the

figure.

• Mark the centres of the holes in the plate.
• Drill the following points:

• Ceilings in solid concrete: As per concrete plugs used.
• Ceilings  in  hollow  bricks  with  20  mm  resistance  thickness:  Drill  a  hole  ø  10  mm  (insert
Plugs 11 supplied immediately).
• Ceilings with Wood Beams: As per Wood Screws used (not supplied).
• Wooden shelf, with a resistant thickness of 15 mm: drill a hole ø 7 mm.
• Feeding the electric supply cable: drill a hole ø 10 mm.

• Insert two screws, crossing them and leaving 4-5 mm from the ceiling:

• for solid concrete, concrete plugs, not provided.
• for hollow bricks with approx. 20 mm resistance thickness, screws 12h, provided.
• for wooden beams, wood screws, not provided.
• for wooden shelves, screws with washers and nuts, not provided.
