Perçage plafond/étagère et fixation plaque

PERÇAGE PLAFOND/ÉTAGÈRE

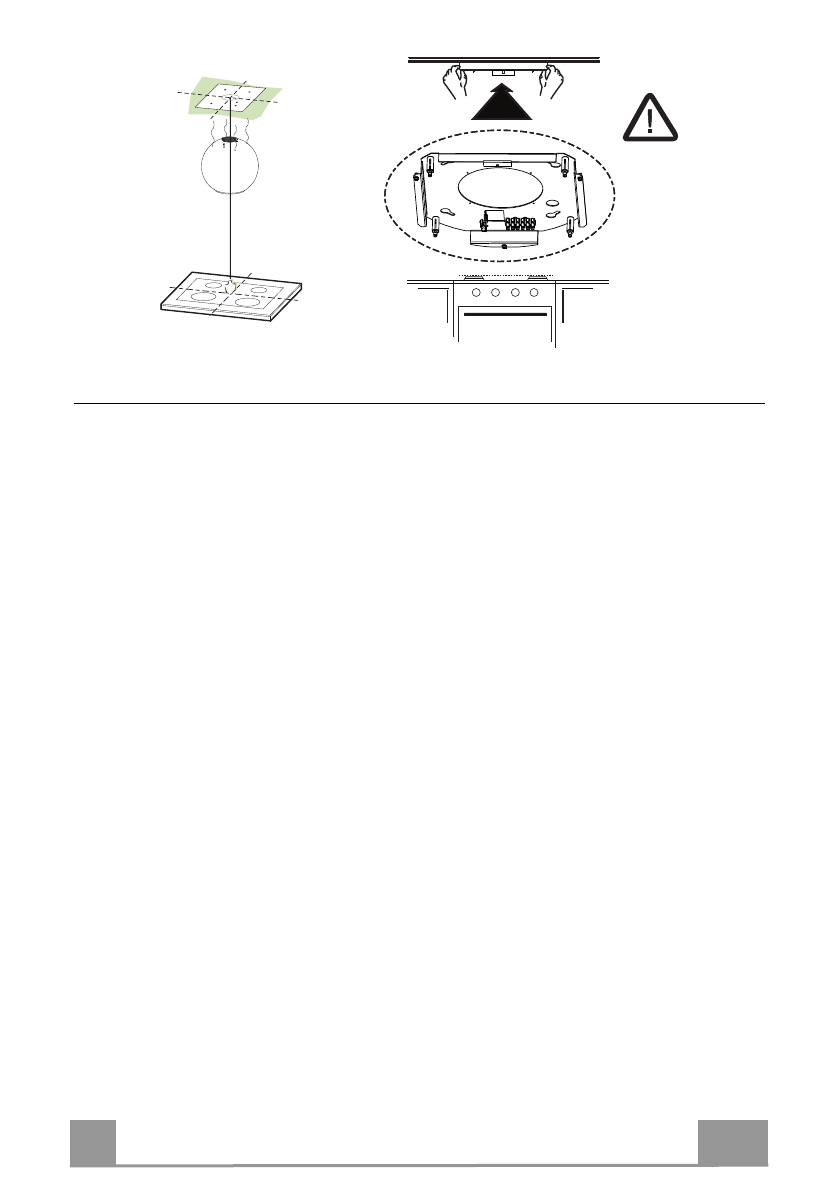

• À  l’aide  d’un  fil  à  plomb,  ramener  sur  le  plafond/étagère  de  support  le  centre  du  plan  de

cuisson.

• Appuyer la plaque au plafond/étagère en veillant de la positionner dans le bon sens, comme

indiqué dans la figure.

• Marquer les centres des trous de la plaque.
• Percer les points suivants :

• Plafond en béton massif : selon les chevilles pour béton employées.
• Plafond  en  béton  et  chambre  à  air,  avec  une  épaisseur  résistante  de  20  mm :  percer  ø  10

mm (insérer tout de suite les chevilles 11 fournies).

• Plafond en poutres de bois : selon les vis pour bois employées (non fournies).
• Étagère en bois, avec une épaisseur résistante de 15 mm : percer ø 7 mm.
• Passage du câble électrique d’alimentation : percer ø 10 mm.

• Serrer en diagonale et en laissant 4-5 mm du plafond les deux vis :

• pour béton massif, les chevilles pour béton, non fournies.
• pour  béton  avec  chambre  à  air,  avec  une  épaisseur  résistante  d’environ  20  mm,  vis  12h

fournies.

• pour poutres de bois, vis pour bois, non fournies.
• pour étagère de bois, vis avec rondelles et écrous non fournies.
