CONNECTING HOOD-PLATE CABLES

N.B.  Before  proceeding  with  installation  the  Hood  must  be  raised  to  a  height  of  at  least  650

mm  above  the  cooker  hob  by  means  of  a  support  or  with  the  assistance  of  another
person.  Take  care  not  to  exceed  the  maximum  hood  extension  indicated  in  the
dimensional drawing.

This operation is essential, as the Hood Cables are to be connected to the Plate mounted
on  the  ceiling,  and  this  must  be  done  without  the  weight  of  the  Hood  bearing  down  on
the structure.

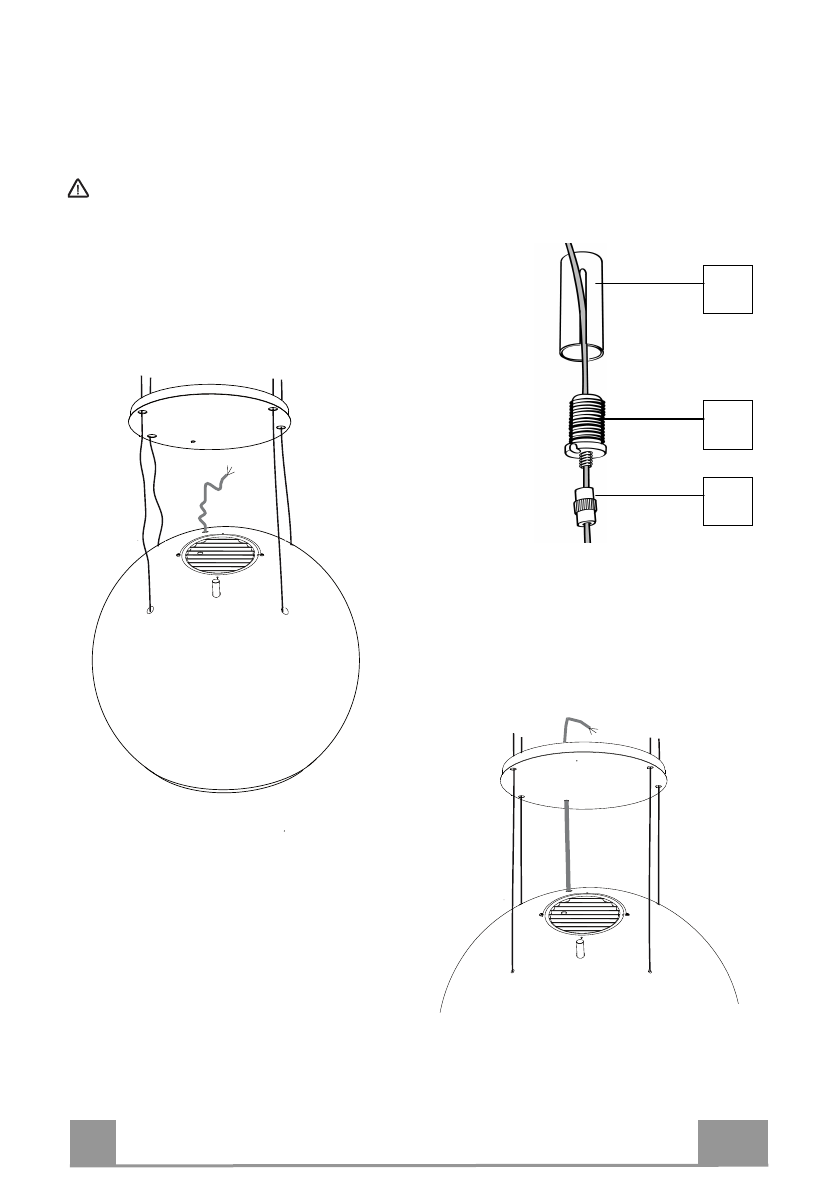

The system used to fix the 4 Cables comprises 3 components:

• Threaded pawl (a) already mounted on the ceiling Plate.
• Cable locking screw (b), provided.
• Safety knob (c), provided.

•

Pass  the  4  cables  (connected  to  the
hood  canopy)  through  the  respective
holes in the plate cover, after opening it
as  above,  making  sure  that  it  faces  in
the  same  direction  as  the  plate
connected to the ceiling.

• Insert the hood power supply cable into the

hole provided in the cover.

Warning: Do not break or remove the tie
that fixes the power supply cable to the hood

a

b

c
