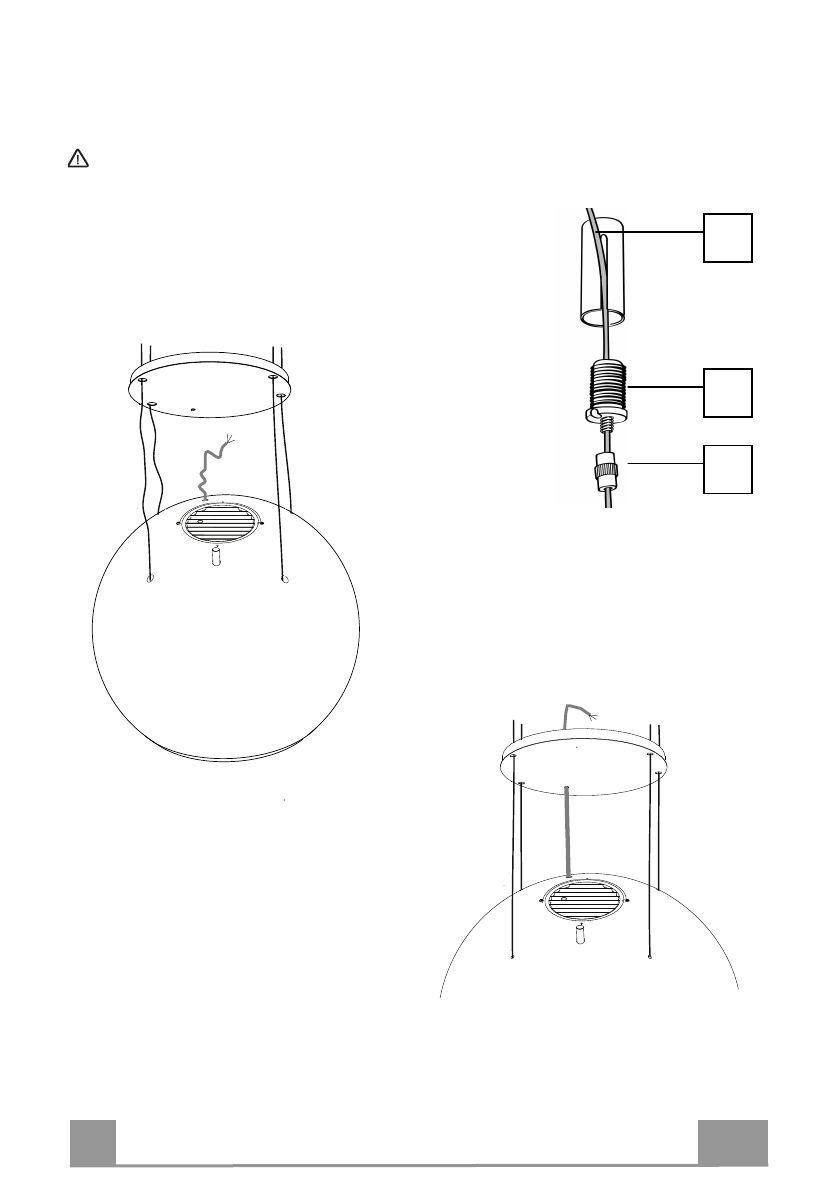

VERBINDUNG DER SEILE ZWISCHEN HAUBE UND PLATTE

NB: Vor der Installation muss die Haube mit Hilfe einer Stütze oder einer zweiten Person auf

eine Höhe von mindestens 650 mm vom Kochfeld gebracht werden. Darauf achten, dass die
in der bemaßten Zeichnung angegebene max. Extension der Haube nicht überschritten wird.

Diese Maßnahme ist sehr wichtig, weil das Gewicht der Haube beim Verbinden der Seile
mit der an der Decke montierten Platte keinesfalls auf der Struktur lasten darf.

Das System zur Befestigung der 4 Kabel besteht aus 3 Teilen:

• Sperrklinke mit Gewinde (a), die bereits an der Deckenplatte

montiert ist.

• Kabelklemmschraube (b), im Lieferumfang enthalten.
• Sicherheitsknauf (c), im Lieferumfang enthalten.

•

Die  4  am  Haubenkörper  eingehängten
Kabel durch die entsprechenden Löcher
an  der  zuvor  ausgebauten  Abdeckung
der  Platte  führen,  wobei  darauf  zu
achten  ist,  dass  die  Richtung  gleich  ist
wie  die  der  an  der  Decke  eingehängten
Platte.

• Das Stromkabel der Haube durch das Loch an

der Abdeckung stecken.

Achtung: Der Kabelbinder, mit dem das
Stromkabel an der Haube befestigt ist, darf
nicht beschädigt oder entfernt werden.

a

b

c
