Gaten boren in het plafond/de draagconsole en bevestiging plaat

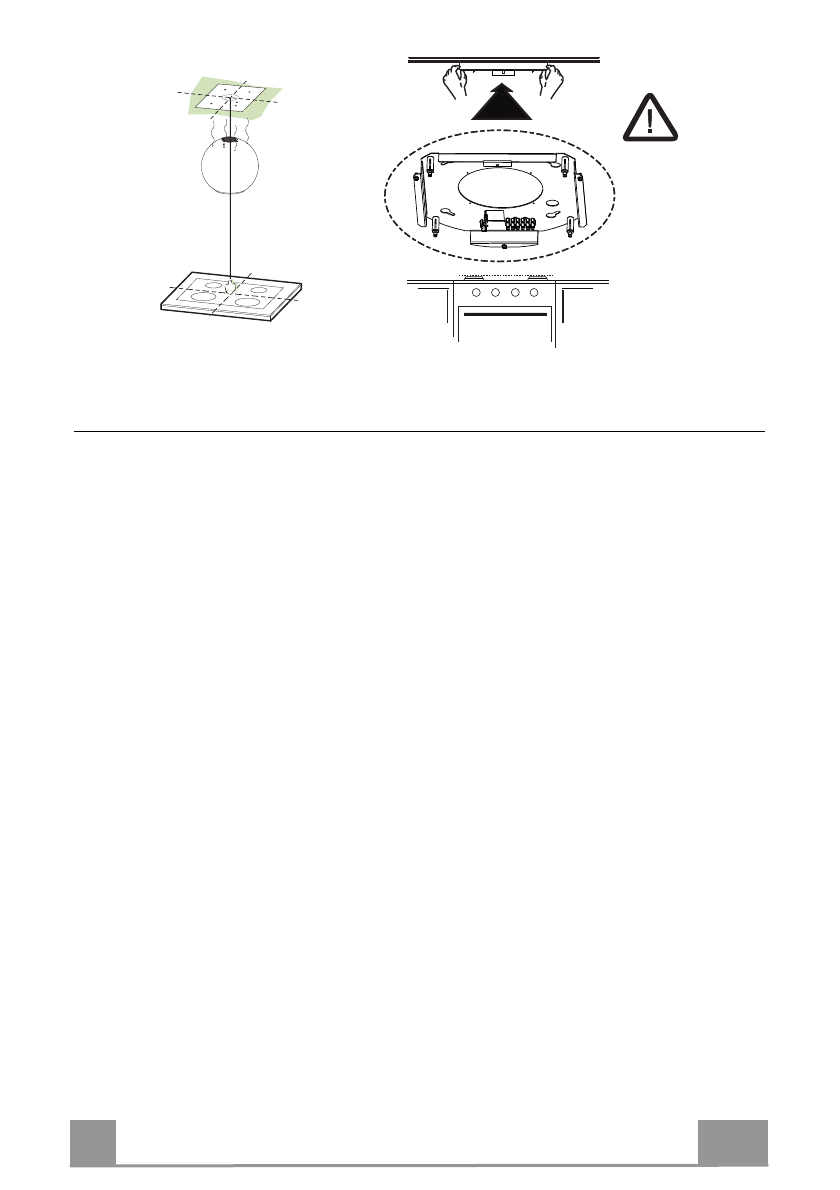

GATEN BOREN IN HET PLAFOND/DE DRAAGCONSOLE

• Bepaal met behulp van een paslood het middelpunt van de kookplaat en kruis dit aan op het

plafond/de draagconsole.

• Zet  de  plaat  tegen  het  plafond/de  draagconsole. Plaats  hem  in  de  juiste  richting,  zoals  in de

afbeelding is weergegeven.

• Kruis het midden van de gaten van de plaat aan.
• Boor de volgende punten:

• Plafond van massief beton: afhankelijk van gebruikte betonpluggen.
• Bakstenen  plafond  met  luchtkamer,  met  een  stevige  dikte  van  20  mm:  boor  een  gat  van  ø

10 mm (plaats onmiddellijk de bijgeleverde pluggen 11).

• Plafond met houten balken: afhankelijk van de gebruikte houtschroeven (niet bijgeleverd).
• Houten draagconsole, met een stevige dikte van 15 mm: boor gaten van ø 7 mm.
• Doorvoer van netsnoer: boor gaten van ø 10 mm.

• Draai twee schroeven kruislings aan en laat 4-5 mm afstand van het plafond over:

• voor massief beton, betonpluggen, niet-bijgeleverd.
• voor  bakstenen  met  luchtkamer,  met  een  stevige  dikte  van  ongeveer  20  mm,  schroeven

12h, bijgeleverd.

• voor houten balken, houtschroeven, niet bijgeleverd.
• voor houten draagconsole, schroeven met sluitringen en moeren, niet-bijgeleverd.
