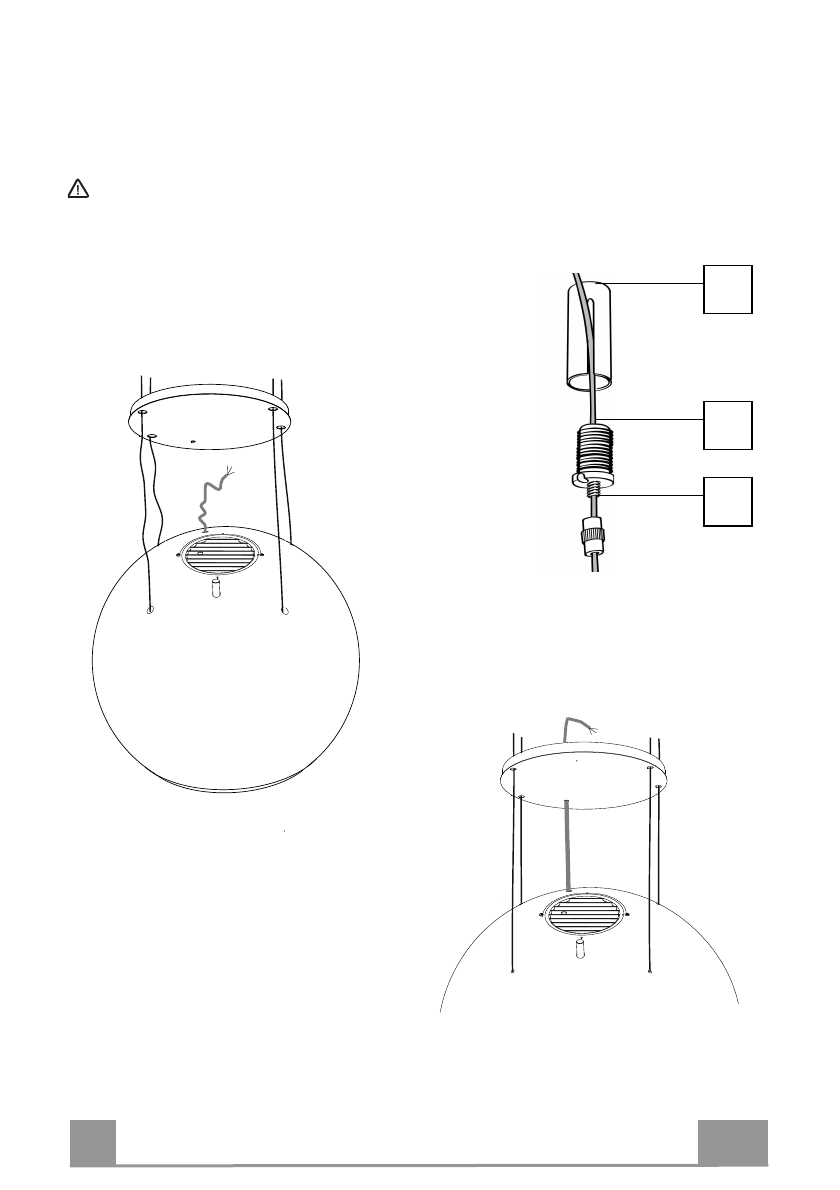

CONNEXION CÂBLES HOTTE-PLAQUE

N.B.  Avant de commencer l’installation, il est nécessaire d’amener la hotte à une hauteur d'au

moins  650  mm  du  plan  de  cuisson,  avec  un  support  ou  en  se  faisant  aider  par  une  autre
personne.  Prendre  garde  de  ne  pas  dépasser  la  cote  maximum  d’extension  de  la  hotte
indiquée dans le dessin dimensionnel.

Cette  mesure  est  fondamentale,  puisque  les  câbles  de  la  hotte  devant  être  branchés  à  la
plaque montée au plafond, il est impératif d’éviter que le poids de la hotte puisse peser
sur la structure.

Le système de fixation des 4 câbles est formé de 3 parties :

• Cliquet fileté (a) déjà monté sur la plaque de plafond.
• Vis serre-câble (b) fournie.
• Pommeau de sécurité (c) fourni.

•

Passer  les  4  câbles  (accrochés  au  corps
de  hotte)  dans  les  trous  correspondants
du couvercle de la hotte, précédemment
déposé, en veillant à ce que le sens soit
le  même  que  celui  de  la  plaque
accrochée au plafond.

• Insérer le câble d’alimentation de la hotte dans

le trou prévu sur le couvercle.

Attention : ne pas casser ni retirer le collier
qui fixe le câble d’alimentation de la hotte.

a

b

c
