AANSLUITING VAN DE KABELS AFZUIGKAP-PLAAT

NB      Voordat  u  tot  installatie  overgaat,  moet  de  afzuigkap  met  behulp  van  een  steun  of  een

tweede persoon op een hoogte van minstens 650 mm van de kookplaat worden gebracht.
Let  erop  de  maximale  uitschuiflengte  van  de  afzuigkap  die  in  de  dimensietekening  is
aangegeven niet te overschrijden.

Dit  is  essentieel,  omdat  de  kabels  van  de  afzuigkap  aan  de  plaat  op  het  plafond

noodzakelijkerwijs  moeten  worden  aangesloten  zonder  dat  het  gewicht  van  de
afzuigkap de structuur belast.

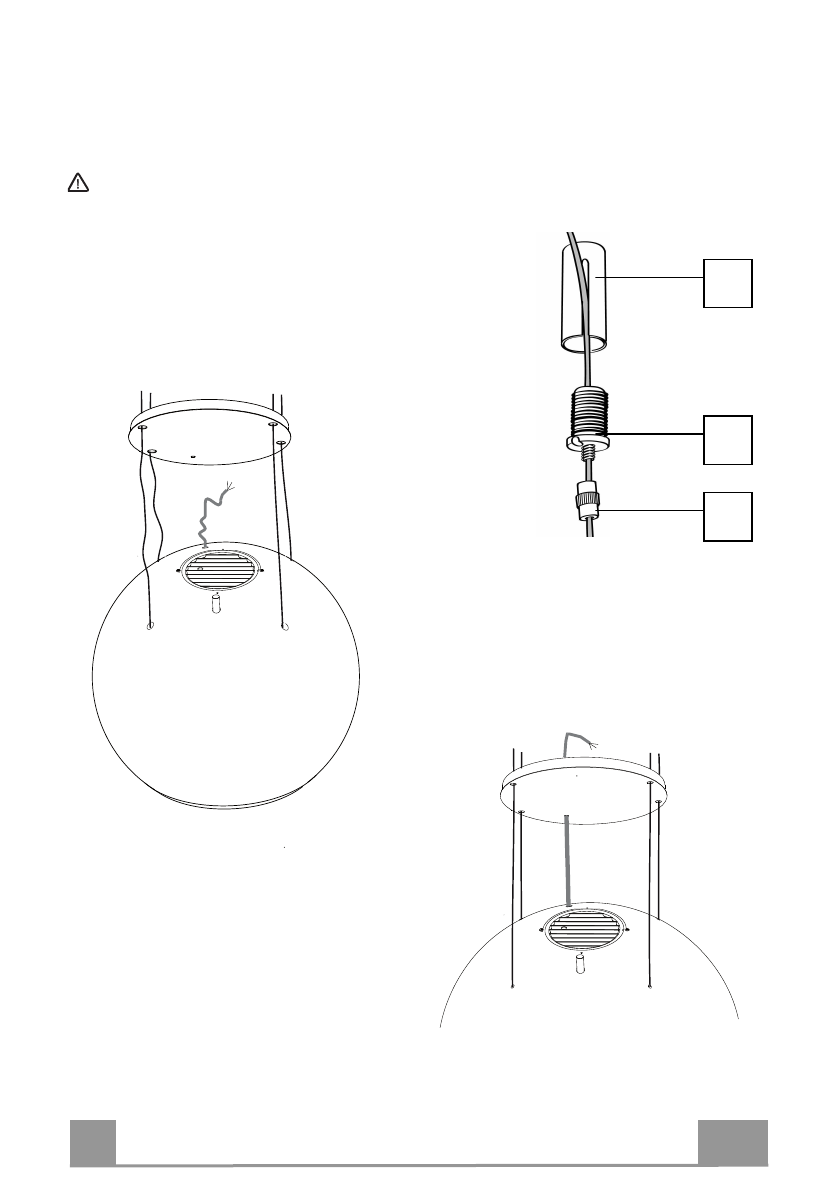

Het bevestigingssysteem van de 4 kabels bestaat uit 3 delen:

• Aanslagpen met schroefdraad (a) die al op de plafondplaat is

gemonteerd.

• Bijgeleverde kabelklembout (b).
• Bijgeleverde veiligheidsknop (c).

•

Voer de 4 kabels (die aan de afzuigkap
vastgemaakt zijn) door de gaten van de
eerder gedemonteerde plaatafdekking
en let erop dat de richting dezelfde is
als de plaat die aan het plafond is
vastgemaakt.

• Voer het netsnoer van de afzuigkap door het

gat in de afdekking.

Let op: breek of verwijder de klem die het
netsnoer aan de afzuigkap bevestigt niet
