74

Filtra

č

ná verzia.

Rozobra

ť

 spoj pre vypúš

ť

anie vzduchu a aplikova

ť

  ochrannú mriežku proti vniknutiu cudzích telies.

Pozor! Ak odsáva

č

 pary nie je vybavený uhlíkovým

filtrom, je potrebné objedna

ť

 a namontova

ť

 ho pred

použitím.

9.

 Nasadi

ť

č

elný panel a vykona

ť

 elektrické pripojenie

ovládacej dosky.

10.

 Zaskrutkova

ť

č

elný panel so 6 skrutkami (3 pre každú

stranu).

11.

 Nasadi

ť

 bo

č

né panely a zaisti

ť

 ich sk

ĺ

znutím smerom

dole.

12.

 Nasadi

ť

 hornú blokovaciu konzolu a pripevni

ť

 ju s 2

skrutkami.

13.

 Uskuto

č

ni

ť

 elektrické pripojenie.

Znovu namontova

ť

 rám uho

ľ

ného filtra a filter/filtre tukov

a skontrolova

ť

 o dokonakú

č

innos

ť

 odsáva

č

a pary.

Inštalácia s komínom

1.

 S

ceruzkou

na

č

rtnú

ť

č

iaru na stenu, až po strop, ktorá

zodpovedá stredovej

č

iare,

č

o u

ľ

ah

č

í vykonanie

inštalácie.

2.

 Priloži

ť

 šablónu v

ŕ

tania na stenu: zvislá stredová

č

iara

vytla

č

ená na schéme v

ŕ

tania bude musie

ť

 zodpoveda

ť

stredovej

č

iare nakreslenej na stene, okrem toho spodný

okraj v

ŕ

tacej schémy zodpovedá spodnému okraju

odsáva

č

a pary.

3.

 Priloži

ť

 spodnú opornú konzolu na v

ŕ

taciu schému tak,

aby sa zhodoval so šrafovaným trojuholníkom, vyzna

č

i

ť

dva vonkajšie otvory a v

ŕ

ta

ť

.

Poznámka:

 vykona

ť

 stále všetky otvory vyzna

č

ené na

šablóne:

ľ

 horné slúžia na zavesenie odsáva

č

a pary, kým

spodné otvory (spravidla + stredný alebo viac bo

č

ných)

slúžia pre definitívne a bezpe

č

nostné pripevnenie .

 Odstráni

ť

  v

ŕ

taciu schému, vloži

ť

 hmoždinky do múra

a pripevni

ť

 opornú konzolu odsáva

č

a pary s 2 skrutkami

5x45 mm.

4.

 Priloži

ť

 opornú konzolu komínov

„G“

 na stenu

priliehajúcu k stropu, použi

ť

 opornú konzolu komínov ako

schému pre v

ŕ

tanie (ak je prítomný, malý otvor na opore

sa musí zhodova

ť

 s

č

iarou predošle nakreslenej na

stene)  a s ceruzkou  vyzna

č

i

ť

 2 otvory, vyv

ŕ

ta

ť

 otvory

(Ø8mm), vloži

ť

 2 hmoždinky.

5.

 Pripevni

ť

 opornú konzolu komínov na stenu s

ľ

 skrutkami

5x45mm.

6.

 Zavesi

ť

 odsáva

č

 pary na spodnú konzolu

.

7.

 Regulova

ť

 vzdialenos

ť

 odsáva

č

a pary od steny.

8.

 Regulova

ť

 horizontálnu polohu odsáva

č

a pary.

9.

 Definitívne  pripevni

ť

 odsáva

č

 pary na stenu

(

POVINNÉ!!

).

10.

 Vykona

ť

 pripojenie rúry (rúra a upev

ň

ovacie pásky nie sú

sú

č

as

ť

ou dodávky, je nutné ich zakúpi

ť

) pre vypúš

ť

anie

dymov o spojovací prstenec umiestnený nad jednotkou
odsávacieho motora.

Druhý koniec rúry bude musie

ť

 by

ť

 pripojený o zariadenie

pre vypúš

ť

anie dymov smerom von v prípade používania

odsáva

č

a pary v odsávacej verzii.

V prípade, že sa chce používa

ť

 odsáva

č

 pary vo filtra

č

nej

verzii, tak je treba pripevni

ť

 o opornú konzolu komínov

G

deflektor

 F

a pripevni

ť

 druhý koniec rúry o spojovací

prstenec umiestnený na deflektory

F

.

11.

 Uskuto

č

ni

ť

 elektrické pripojenie.

12.

 Aplikova

ť

 komín.

13.

 Pripevni

ť

 komín s 2 skrutkami o opornú konzolu komínov

G.

14.

 Nasadi

ť

č

elný panel a vykona

ť

 elektrické pripojenie

ovládacej dosky.

15.

 Zaskrutkova

ť

č

elný panel so 6 skrutkami (3 pre každú

stranu).

16.

 Nasadi

ť

 bo

č

né panely a zaisti

ť

 ich sk

ĺ

znutím smerom

dole.

17.

 Nasadi

ť

 hornú blokovaciu konzolu a pripevni

ť

 ju s 2

skrutkami.

Znovu namontovanie rámu uho

ľ

ného filtra a filtra/filtrov tukov

a overi

ť

 perfektný chod odsáva

č

a pary.

Opis odsáva

č

a pary

Obr. 1
1.

 Kontrolný panel

2.

 Protitukový filter

3.

rukovä

ť

 odpojenia protitukového filtra

4.

 Halógenna žiarovka

5.

Skéma pary

6.

Teleskopický dymovod

7.

 Východ vzduchu (iba pre použitie filtra

č

nej verzie)

8.

 Panel

Č

innos

ť

V prípade nazhromaždenia vä

č

šieho množstva pary v kuchyni

použite vyššiu rýchlos

ť

. Odporú

č

ame zapnú

ť

 odsávanie 5

minút pred za

č

atím varenia a necha

ť

 ho v chode ešte približne

ď

alších 15 minút po ukon

č

ení varenia.

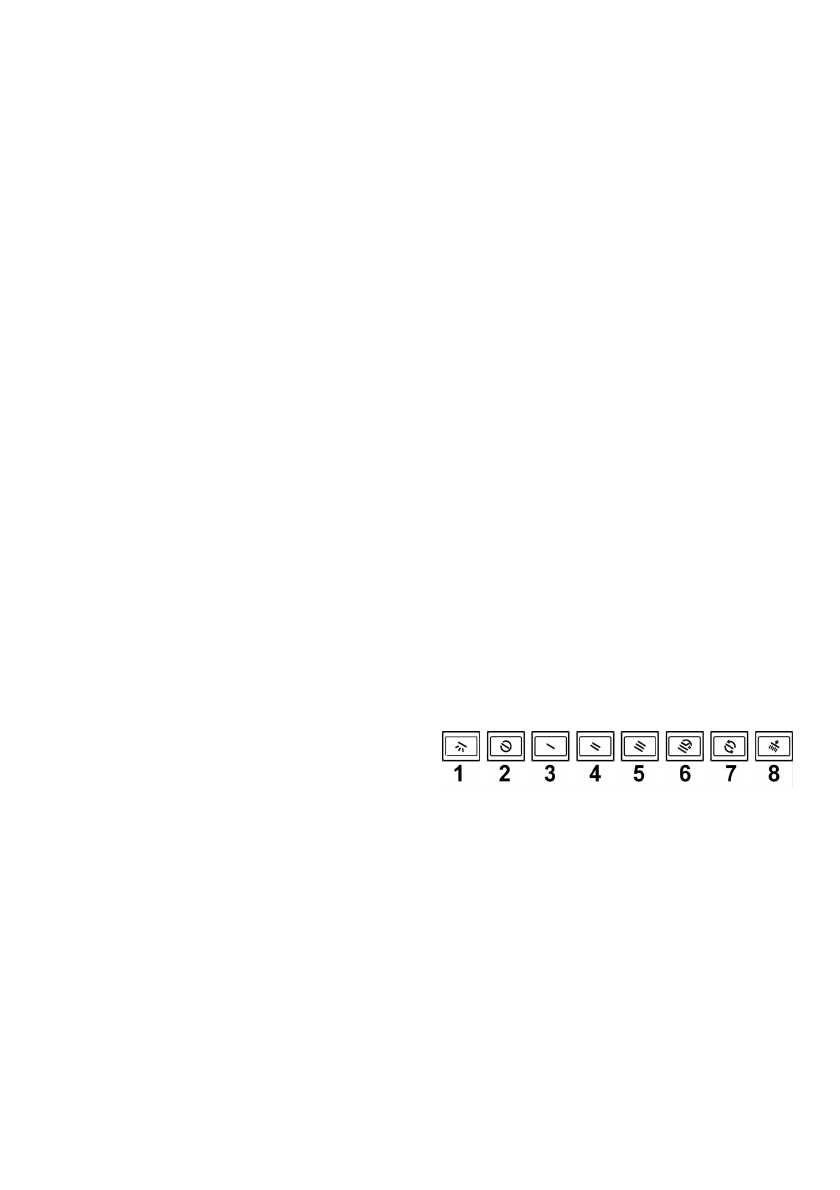

Ovládací panel

1.

Tla

č

idlo ON/OFF Svetlá:

stla

č

i

ť

 a ponecha

ť

 pre zapnutie

a vypnutie svetiel na predošle nastavenú intenzitu,
podrža

ť

 stla

č

ené pre reguláciu intenzity svetla.

2.

 Tla

č

idlo

ON

(

Stand by

)/

OFF

 odsávanie

-

ON

(

Stand by

) – tla

č

idlo je zasvietené.

-

OFF

-  tla

č

idlo je zhasnuté: všetky príkazy, s výnimkou

tla

č

idla

1

 sú deaktivované.

Pre nastavenie odsáva

č

a pary na

ON

  (

stand by

) alebo

OFF

 stla

č

i

ť

 tla

č

idlo a po

č

ka

ť

 kým sa tla

č

idlo zasvieti

alebo zhasne, na základe požadovaného nastavenia.

3. Tla

č

idlo vo

ľ

by rýchlosti (výkonu) odsávania 1:

stla

č

i

ť

1 krát pre vo

ľ

bu rýchlosti (výkonu) odsávania, stla

č

i

ť

znovu a podrža

ť

 stla

č

ené pre aktiváciu prevádzkovej

doby na 20 minút (blikajúce tla

č

idlo), po ktorej odsáva

č

pary sa vypne (Stand by).
