57

13.

  Utfør elektrisk tilslutning.

Monter rammen til kullfilteret og fettfilteret/fettfiltrene igjen,
koble apparatet til strømnettet igjen gjennom det elektriske
hovedpanelet, og kontroller at ventilatoren fungerer korrekt.


Installasjon med skorstein

1.

  For å gjøre installasjonen lettere, anbefaler vi å tegne en

linje på veggen med blyant som går helt opp til taket,
som tilsvarer den vertikale midtlinjen på ventilatoren som
skal monteres.

2.

  Sett hullsjablongen mot veggen: den vertikale midtlinjen

på hullsjablongen skal flukte med midtlinjen som er
tegnet opp på veggen, dessuten skal nedkanten på
hullsjablongen flukte med ventilatorens nedkant.

3.

  Legg den nederste støttebøylen mot hullsjablongen, og la

den flukte med det skraverte rektangelet. Tegn av de to
ytterste hullene og bor.

Merk:

 Bor alltid alle hullene som er anvist på sjablongen:

de 2 øverste hullene trenges for å hekte på ventilatoren,
mens de nederste hullene (generelt 1 midt på eller flere
sidehull), er et definitivt sikkerhetsfeste.

Ta vekk hullsjablongen, sett inn veggpluggene og fest
ventilatorens støttebøyle med 2 skruer 5x45mm.

4.

  Sett støttebøylen for skorsteinene

„G“

 mot veggen helt

opp til taket, og bruk denne som hullsjablong (det lille
utgravde hullet på støttebøylen, hvis det er et slikt, skal
flukte med linjen som ble tegnet opp på veggen først).
Merk av 2 hull med blyant, bor hullene (Ø8mm), og sett
inn de 2 pluggene.

5.

  Fest støttebøylen for skorsteinene til veggen med 2

skruer 5x45mm.

6.

  Hekt ventilatoren på den nederste bøylen

.

7.

  Reguler ventilatorens avstand fra veggen.

8.

  Juster ventilatoren i perfekt vannrett stilling.

9.

  Fest definitivt ventilatoren til veggen (

OBLIGATORISK!!

).

10.

 Koble et avtrekksrør for røykavtrekk (avtrekksrør og

festebånd er ikke medlevert, må kjøpes separat) til
tilslutningsringen over sugemotoren.

Den andre enden av avtrekksrøret må kobles til en
anordning som leder røyken ut i friluft dersom man bruker
ventilatoren med direkte avtrekk.

Dersom man vil bruke ventilatoren med resirkulering av
luften, må man feste deflektoren

F

 til støttebøylen for

skorsteinene

G

, og koble den andre enden av

avtrekksrøret til tilslutningsringen på deflektoren

F

.

11.

  Utfør elektrisk tilslutning.

12.

  Sett på skorsteinen.

13.

  Fest skorsteinen til støttebøylen for skorsteinene G med

2 skruer.

14.

  Sett inn frontpanelet, og utfør elektrisk tilslutning av

instrumentbrettet.

15.

  Skru til frontpanelet med 6 skruer (3 på hver side).

16.

  Sett inn sidepanelene, og blokker dem ved å la dem gli

nedover.

17.

  Sett inn den øverste sperrebøylen, og fest den med 2

skruer.

Gjenmonter dekselet til karbonfilteret og fettfilteret/-filtrene, og
kontroller at ventilatorhetten fungerer perfekt.

Beskrivelse av ventilatorhetten

Fig. 1
1.

 Kontrollpanel

2.

 Fettfilter

3.

Frakoblingsgrep for fettfilteret

4.

 Halogen lyspære

5.

Dampskjerm

6.

Teleskopskorstein

7.

 Luftutgang (kun for bruk med resirkulering av luften)

8.

 Panel

Funksjon

Bruk største hastighet ved høy dampkonsentrasjon på
kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du
begynner å lage mat, og la den fortsette å virke i enda cirka
15 minutter etter du er ferdig med matlagingen.

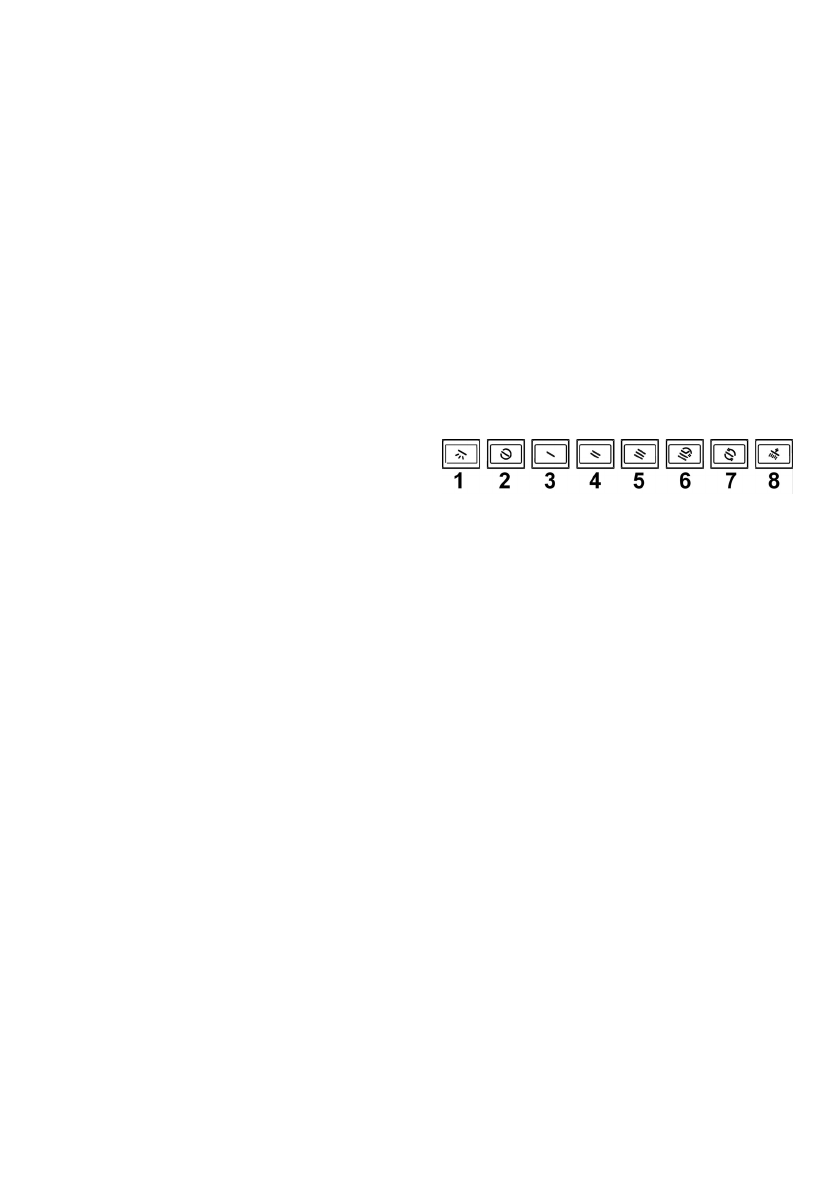

Kontrollpanelet

1.

Tast ON/OFF Lys:

trykk inn og slipp tasten for å slå av

og på lysene på forhåndsinnstilt intensitet, hold tasten
inne for å regulere lysintensiteten.

2.

Tast

ON

(

Stand by

)/

OFF

 for avtrekk.

-

ON

(

Stand by

) –tasten er påslått .

-

OFF

-  tasten er avslått: alle betjeningsknappene unntatt

tast

1

 er deaktivert.

For å innstille ventilatoren på

ON

  (

stand by

) eller

OFF,

skal man trykke inn tasten og vente til tasten slår seg på
eller av etter ønsket innstilling.

3.  Tast for valg av sugehastighet (-styrke) 1:

trykk 1

gang for å velge sugehastigheten (-styrken), trykk igjen
og hold tasten inne for å aktivere funksjonstiden på 20
minutter (tasten blinker); etter denne tiden har gått vil
ventilatoren slå seg av (Stand by).

4.  Tast for valg av sugehastighet (-styrke) 2:

trykk 1

gang for å velge sugehastighet (-styrke), trykk igjen og
hold tasten inne for å aktivere funksjonstiden på 15
minutter (tasten blinker); etter denne tiden har gått vil
ventilatoren slå seg av (Stand by).

5.  Tast for valg av sugehastighet (-styrke) 3:

trykk 1

gang for å velge sugehastighet (-styrke), trykk igjen og
hold tasten inne for å aktivere funksjonstiden på 10
minutter (tasten blinker); etter denne tiden har gått vil
ventilatoren slå seg av (Stand by).

6.  Tast ON/OFF for valg av Intensiv sugehastighet (-

styrke) (tidsinnstilt):

trykk på tasten for å velge

sugehastigheten (-styrken), funksjonstiden er 5 minutter,
etter denne tiden har gått vil ventilatoren slå seg av eller
gå tilbake til den forrige sugehastigheten (-styrken).
