101
Paigaldamine lõõriga
1.
Tõmmake pliiatsiga seinale laeni joon, mis märgiks
keskjoont, see hõlbustab paigaldamist.
2.
Pange puurimisskeem seinale: puurimisskeemile trükitud
vertikaalne keskjoon peab langema kokku seinale
tõmmatud keskjoonega, lisaks peab puurimisskeemi
alumine serv langema kokku õhupuhasti alumise
servaga.
3.
Asetage alumine kinnitusklamber puurimisskeemile, nii et
ta jääks punktiiriga märgitud nelinurgaga kohakuti,
märkige seinale kahe otsmise augu asukoht ja puurige
augud.
Märkus:
puurige igal juhul kõik šabloonil näidatud augud:
kaks ülemist auku on mõeldud õhupuhasti
paigalekinnitamiseks, samas kui alumised augud
(tavaliselt üks keskne auk või mitu külgmist) on lõplikuks
fikseerimiseks ja ohutuse huvides.
Võtke puurimisskeem ära, paigaldage seina sisse tüüblid
ja kinnitage kahe 5 x 45 mm kruviga õhupuhasti
kinnitusklamber.
4.
Pange lõõride tugiklamber
G
seinale vastu lage,
kasutage lõõride tugiklambrit puurimisskeemina (kui
selles on väike pilu, peab see kokku langema eelnevalt
seinale tõmmatud joonega) ja märkige pliiatsiga kahe
augu asukohad, puurige augud (Ø 8 mm), paigaldage 2
tüüblit.
5.
Kinnitage
lõõride
tugiklamber kahe 5 x 45 mm kruviga
seinale.
6.
Riputage õhupuhasti alumise kinnitusklambri külge
.
7.
Seadke paika õhupuhasti kaugus seinast.
8.
Loodige õhupuhasti asend horisontaalselt.
9.
Kinnitage õhupuhasti lõplikult seina külge
(
KOHUSTUSLIK!!!
).
10.
Ühendage suitsu väljatõmbetoru (toru ja selle
kinnitusklambrid ei kuulu komplekti ja tuleb osta eraldi)
väljatõmbemootori kohal asuva ühendusvõru külge.
Kui õhupuhastit kasutatakse väljatõmberežiimil, tuleb toru
teine ots ühendada suitsu välja juhtiva
äratõmbeseadmega. Kui õhupuhastit soovitakse
kasutada filtreerival režiimil, tuleb lõõride tugiklambri
G
külge kinnitada deflektor
F
ja ühendada toru teine ots
deflektoril
F
asuva ühendusvõruga.
11.
Ühendage juhtmed.
12.
Pange lõõr oma kohale.
13.
Kinnitage lõõr 2 kruviga lõõride tugiklambri
G
külge.
14.
Pange esipaneel oma kohale ja ühendage juhtpuldi
juhtmed.
15.
Kinnitage esipaneel 6 kruviga (3 kummagi külje jaoks).
16.
Pange külgpaneelid oma kohale ja fikseerige, lastes neil
allapoole libiseda.
17.
Pange ülemine kinnitusliist kohale ja kinnitage kahe
kruviga.
Monteerige söefiltri korpus ja rasvafilter või -filtrid ning
kontrollige, kas õhupuhasti töötab korralikult.
Õhupuhasti kirjeldus
Joonis 1
1.
Juhtpaneel
2.
Rasvafilter
3.
Rasvafiltri eemaldamise käepide
4.
Halogeenlamp
5.
Aurukaitse
6.
Teleskoop-tõmbetoru
7.
Õhu väljalaskeava (filtriga mudelite puhul kasutamiseks)
8.
Paneel
Töötamine
Kui auru kontsentratsioon köögis on eriti suur, kasutage kõige
suuremat kiirust. Soovitame väljatõmbe sisse lülitada 5 minutit
enne söögitegemise algust ning jätta see pärast
söögivalmistamise lõppu veel umbes 15 minutiks tööle.

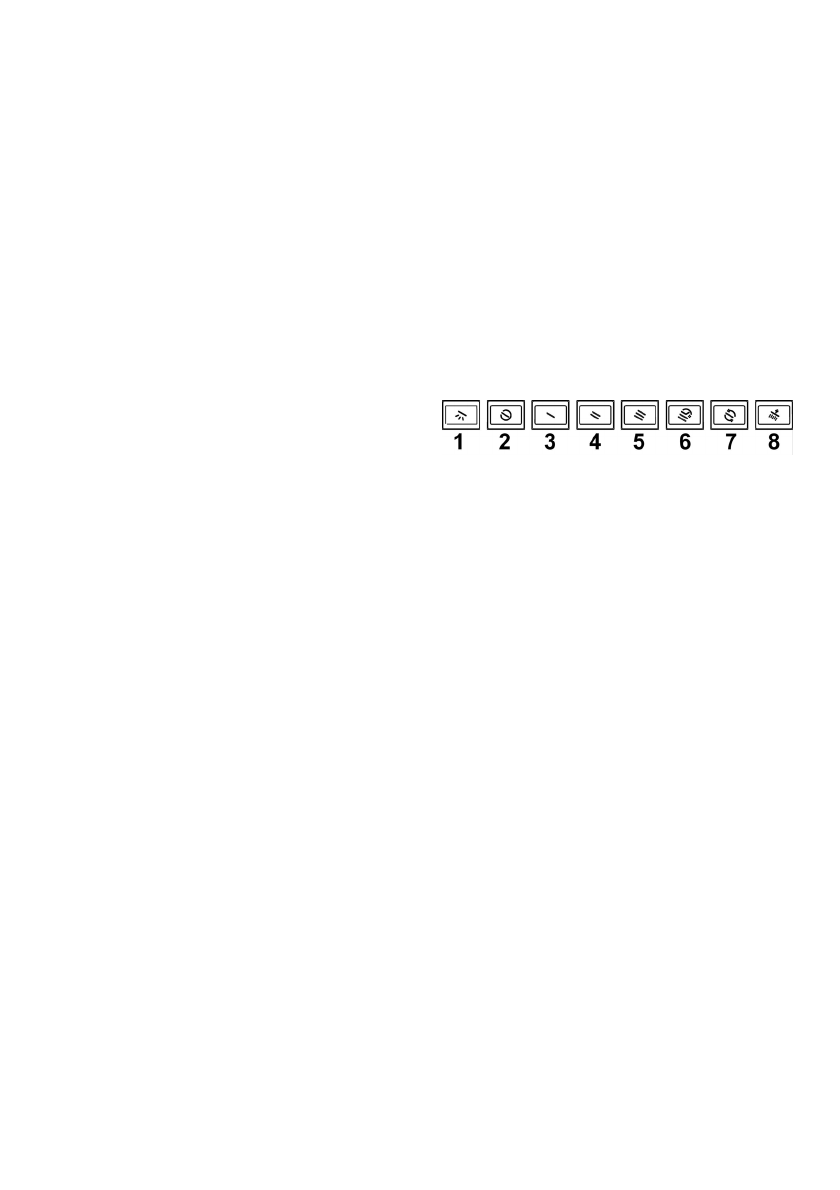

Juhtpaneel
1.
Valguse ON/OFF lüliti:
valguse eelnevalt seadistatud
tugevusel sisse- või väljalülitamiseks vajutage nuppu või
vabastage see, valguse tugevuse reguleerimiseks hoidke
all.
2.
Äratõmbe
lüliti:
ON
(
Stand by
)/
OFF
-
ON
(
Stand by
) ("sisse lülitatud" (ooterežiimil)) – nupp
helendab.
-
OFF
– nupp on välja lülitatud: kõik juhtseadmed peale
nupu
1
on desaktiveeritud.
Et
õhupuhastit
ON
(
stand by
) või
OFF
peale seada,
vajutage nupule ja oodake, kuni see soovitud seadistuse
kohaselt sisse või välja lülitub.
3. 1. tõmbekiiruse (-võimsuse) nupp:
selle tõmbekiiruse
valimiseks vajutage üks kord; kui soovite määrata selle
kiiruse taimeriga 20 minutiks, mille möödudes õhupuhasti
välja lülitub (ooterežiimile jääb), vajutage uuesti ja hoidke
all (nupp vilgub).
4. 2. tõmbekiiruse (-võimsuse) nupp:
selle tõmbekiiruse
valimiseks vajutage üks kord; kui soovite määrata selle
kiiruse taimeriga 15 minutiks, mille möödudes õhupuhasti
välja lülitub (ooterežiimile jääb), vajutage uuesti ja hoidke
all (nupp vilgub).
5. 3. tõmbekiiruse (-võimsuse) nupp:
selle tõmbekiiruse
valimiseks vajutage üks kord; kui soovite määrata selle
kiiruse taimeriga 10 minutiks, mille möödudes õhupuhasti
välja lülitub (ooterežiimile jääb), vajutage uuesti ja hoidke
all (nupp vilgub).
6. Intensiivse tõmbekiiruse (-võimsuse) sisse-
/väljalülitamise nupp: hoidke
selle tõmbekiiruse (-
võimsuse) valimiseks all; sellel kiirusel töötab aparaat 5
minutit, seejärel lülitub kas väljatõmme välja või hakkab
õhupuhasti tööle eelnevalt valitud tõmbekiirusel (-
võimsusel).
