Montera tillbaka kolfiltrets ram och fettfiltret/n och kontrollera
att fläkten fungerar korrekt.


Installation med skorsten

1.

  Rita en linje upp till taket på väggen med en

blyertspenna. Denna linje motsvarar fläktens mittlinje och
underlättar installationsarbetet.

2.

  Applicera borrmallen så att den vertikala linjen på mallen

sammanfaller med den markerade mittlinjen på väggen,
samtidigt skall borrmallens undre kant motsvara fläktens
underkant.

3.

  Placera den undre upphängningsbygeln på borrmallen så

att den sammanfaller med den streckade rektangeln och
markera de 2 yttre hålen och borra dessa.

OBS:

 Borra alltid samtliga indikerade hål på borrmallen:

de 2 övre hålen används för att hänga upp fläkten medan
de undre hålen, vanligtvis 1 centralt hål eller flera laterala
hål) används för att fixera fläkten slutgiltigt och säkert.

Avlägsna borrmallen, sätt i 2 väggpluggar och fixera
fläktens upphängningsbygel med 2 st. skruvar 5x45mm.

4.

  Applicera skorstenarnas upphängningsbygel

„G“

 på

väggen intill taket, använd skorstenens
upphängnngsbygel som borrmall (om sådan finns skall
den lilla slitsen på bygeln  sammanfalla med linjen som
ritats på väggen) och markera med en blyertspenna ut de
2 hålen. Borra hålen (Ø8mm) och sätt i 2 väggpluggarr.

5.

  Fixera skorstenens hållare på väggen med 2 st. 5x45mm

skruvar.

6.

  Häng upp fläkten på den undre bygeln

.

7.

  Justera avståndet mellan fläkten och väggen.

8.

  Justera fläktens horisontella position.

9.

  Fixera fläkten definitivt på väggen (

OBLIGATORISKT!!

).

10.

  Anslut ett avledningsrör (rör och rörklämmor bifogas inte,

skall införskaffas separat) till anslutningsringen som sitter
ovanpå utblåsenheten.

Rörets andra ände skall anslutas till en anordning som
leder ut matoset ur lokalen i det fall fläkten skall
användas som utblåsversion. I det fall man önskar
använda fläkten som filterversion skall en luftavledare

F

fixeras på skorstenens upphängningsbygel

G

 och den

andra änden av röret anslutas till anslutningsringen på
luftavledaren

F.

11.

  Utför den elektriska anslutningen.

12.

 Applicera skorstenen.

13.

 Fixera skorstenen med 2 skruvar på skorstenarnas

upphängningsbygel G.

14.

  Sätt i fronpanelen och utför den elektriska anslutningen

av manöverpanelen.

15.

  Skruva fast frontpanelen med 6 skruvar (3 i varje sida).

16.

  Sätt i sidopanelerna och blockera dem genom att låta

dem glida nedåt.

17.

  Sätt i den övre blockeringsbygeln och fixera den med 2

skruvar.

Montera tillbaka kolfiltrets ram och fettfiltret/n och kontrollera
att fläkten fungerar korrekt.

Beskrivning av fläkten

Fig. 1
1.

 Kontrollpanel

2.

 Fettfilter

3.

 Lossningshandtag för fettfilter

4.

 Halogen lampa

5.

Ångskärm

6.

Teleskopisk skorsten

7.

 Luftutsläpp (används endast på filterversionen)

8.

 Panel

Funktion

Använd en högre hastighet om matoset är mycket
koncentrerat. Vi rekommenderar att starta luftevakueringen 5
minuter innan matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.

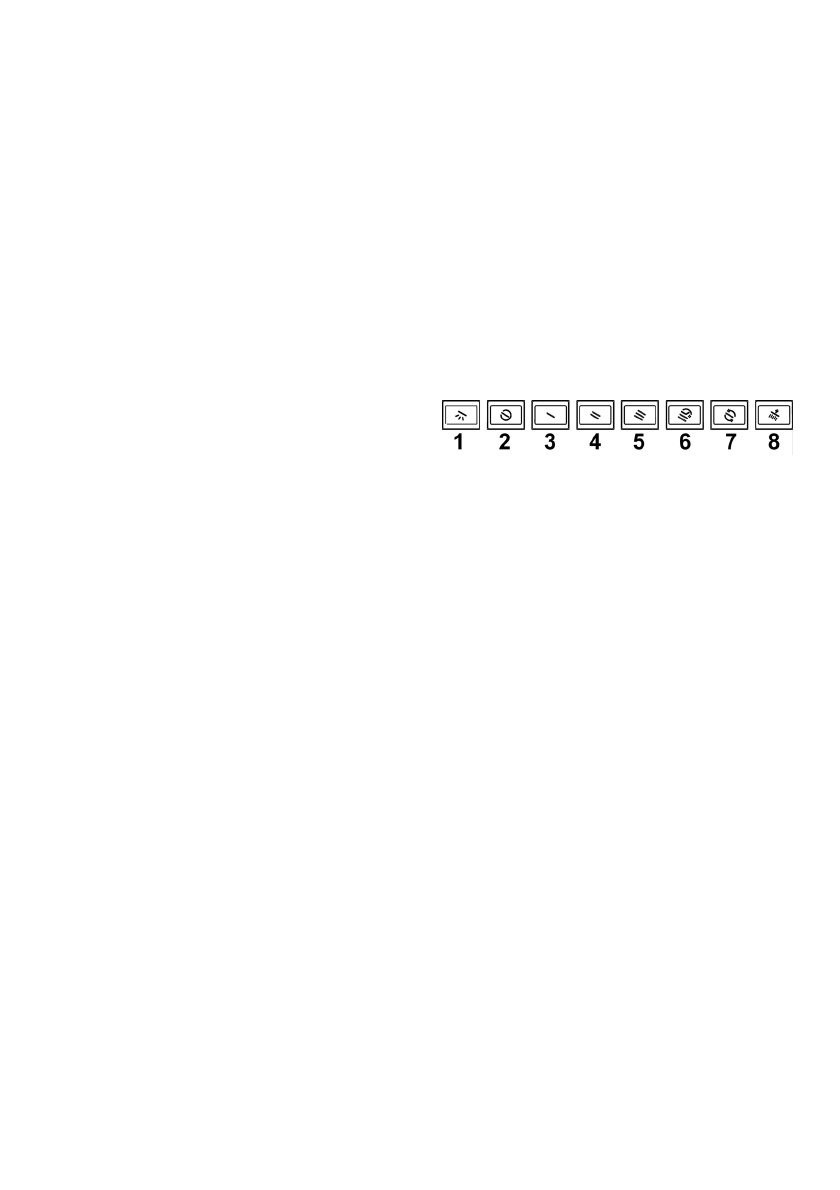

Kontrollpanel

1.

ON/OFF-tangen för belysning:

tryck in och släpp upp

för att tända och släcka belysningen med den förinställda
styrkan, håll tangenten intryckt för att justera ljusstyrkan.

2.

ON

(

Stand by

)/

OFF-tangent

 för utblås

-

ON

(

Stand by

) –Tangenten är tänd.

-

OFF

-  tangenten är släckt:, samtliga kommandon med

undantag för tangent

1

 är avaktiverade.

För att ställa fläkten på

ON

  (

stand by

) eller

OFF,

tryck

på tangenten och vänta tills den tänds eller släcks
beroende på den önskade  inställningen.

3.  Tangent för val av utblåshastighet (effekt) 1:

tryck 1

gång på tangenten för att välja utblåshastighet (effekt),
tryck igen och håll tangenten intryckt för att aktivera
funktionstiden 20 minuter (blinkande tangent) varefter
fläkten stängs av (Stand by).

4.  Tangent för val av utblåshastighet (effekt) 2:

tryck 1

gång för att välja utblåshastighet (effekt), tryck igen och
håll tangenten intryckt för att aktivera funktionstiden 15
minuter (blinkande tangent) varefter fläkten stängs av
(Stand by).

5.  Tangent för val av utblåshastighet (effekt) 3: t

ryck 1

gång för att välja utblåshastighet (effekt), tryck igen och
håll tangenten intryckt för att aktivera funktionstiden 10
minuter (blinkande tangent) varefter fläkten stängs av
(Stand by).

6.  ON/OFF-Tangent för val av intensiv utblåshastighet

(effekt) (tidsbegränsad):

tryck för att välja

utblåshastighet (effekt), funktionstiden är 5 minuter
(blinkande tangent) varefter fläkten stängs av eller
återgår till den tidigare valda hastigheten.
