39
Versão filtrante.
Desmonte a conexão de saída do ar e aplique a grelha
anti-intrusão.
Aviso! Se o exaustor não estiver equipado com um
filtro de carbono, este tem de ser encomendado e
colocado.
9.
Introduza o painel frontal e efectue a ligação eléctrica do
painel de comandos.
10.
Aperte o painel frontal com 6 parafusos (3 por lado).
11.
Introduza os painéis laterais e bloqueie-os fazendo-os
escorregar para baixo.
12.
Introduza o estribo de bloqueio superior e fixe-o com 2
parafusos.
13.
Efectue a ligação eléctrica.
Remontar o chassis do filtro de carvão activado e o/s filtro/s
gorduras e controlar o perfeito funcionamento da coifa.
Instalação com chaminé
1.
Com um lápis, desenhe uma linha na parede, até o tecto,
correspondente à linha mediana, para facilitar as
operações de instalação.
2.
Aplique o esquema de furação no muro: a linha vertical
mediana impressa no esquema de furação deverá
corresponder à linha mediana desenhada no muro, além
disso, a margem inferior do esquema de furação
corresponde à margem inferior do exaustor.
3.
Apoie o estribo de suporte inferior sobre o esquema de
furação fazendo-o coincidir com um rectângulo traçado,
marcar os dois furos externos e furar.
Nota:
Efectue sempre todos os furos indicados no
gabarito: os 2 superiores servem para enganchar o
exaustor, enquanto os furos inferiores (geralmente 1
central ou vários laterais) servem para a fixação
definitiva e de segurança.
Remova o esquema de furação, insira as buchas no
muro e fixe com 2 parafusos de 5 x 45 mm o estribo de
suporte do exaustor.
4.
Aplique o estribo de suporte das chaminés
“G”
na
parede aderente ao tecto, utilize o estribo de suporte das
chaminés como esquema de furação (se presente, a
pequena aba obtida no suporte deverá coincidir com a
linha traçada em precedência no muro), e marque com
um lápis 2 furos, efectue os furos (Ø8mm), insira as duas
buchas.
5.
Fixe o estribo de suporte do grupo chaminé no muro com
2 parafusos 5 x 45 mm.
6.
Pendure o exaustor ao estribo inferior.
7.
Regule a distância do exaustor à parede.
8.
Regule o alinhamento horizontal do exaustor.
9.
Fixe definitivamente o exaustor à parede
(
OBRIGATÓRIO!
).
10.
Efectue a conexão de um tubo (o tubo e as faixas não
são fornecidos com o produto, comprar separadamente)
para a descarga dos fumos ao anel de conexão colocado
acima da unidade motor aspirante.
A outra extremidade do tubo deverá ser ligada a um
dispositivo de expulsão dos fumos para o lado exterior
no caso de uso de um exaustor versão aspirante. Caso
se queira utilizar o exaustor versão filtrante, abaixar o
estribo de suporte das chaminés
“G”
, o deflector
“F”
e
ligar a outra extremidade do tubo ao anel de conexão
situado no deflector
“F”
.
11.
Efectue a ligação eléctrica.
12.
Aplique a chaminé.
13.
Fixe a chaminé com 2 parafusos ao estribo de suporte
das chaminés
“G”
.
14.
Introduza o painel frontal e efectue a ligação eléctrica do
painel de comandos.
15.
Aperte o painel frontal com 6 parafusos (3 por lado).
16.
Introduza os painéis laterais e bloqueie-os fazendo-os
escorregar para baixo.
17.
Introduza o estribo de bloqueio superior e fixe-o com 2
parafusos.
Remontar o chassis do filtro de carvão activado e o/s filtro/s
gorduras e controlar o perfeito funcionamento da coifa.
Descrição do exaustor
Fig. 1
1.
Painel de controle
2.
Filtro antigordura
3.
Puxador para libertar o filtro antigordura
4.
Lâmpada de halogéneos
5.
Proteção contra os vapores
6.
Chaminé telescópica
7.
Saída do ar (só para a utilização na versão filtrante)
8.
Painel
Funcionamento
Usar a potência de aspiração no caso de uma maior
concentração de vapor de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.

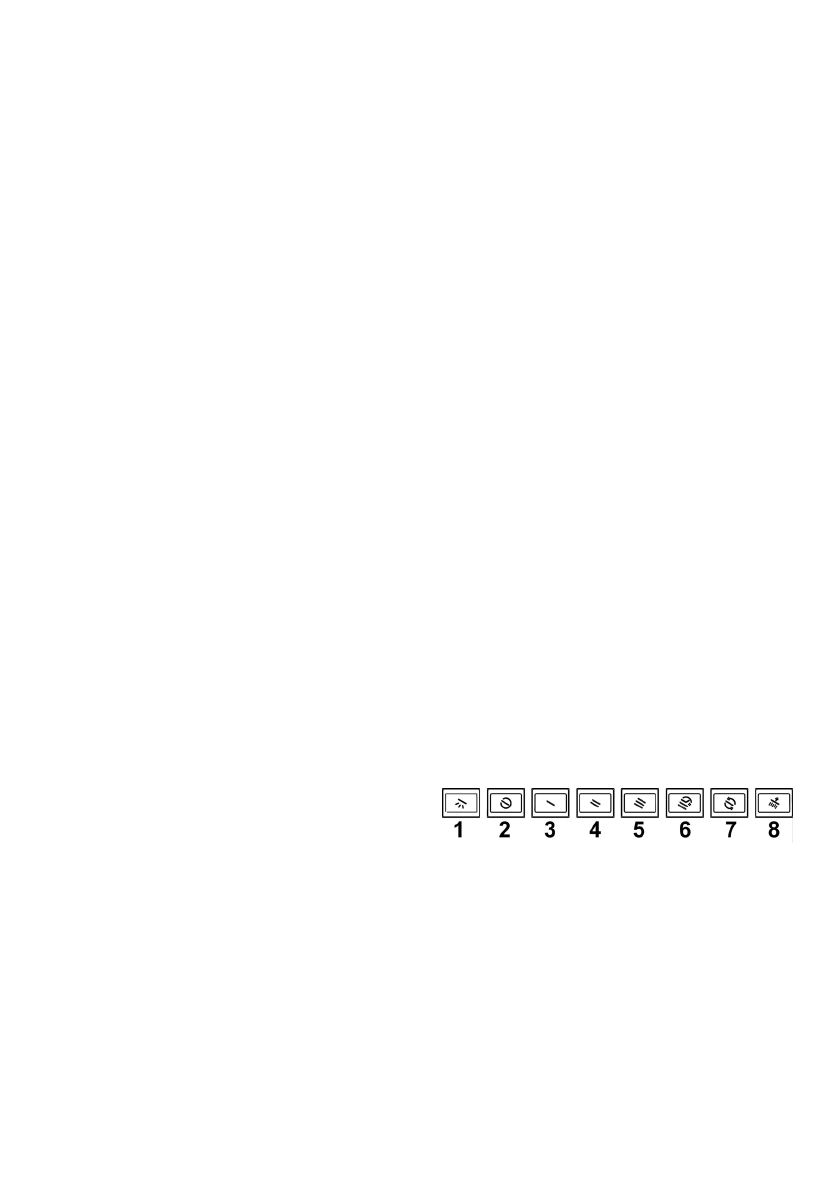

Painel de controlo
1.
Tecla ON/OFFLuzes:
pressionar e soltar para acender e
apagar as luzes na intensidade pré-ajustada, manter
pressionado para regular a intensidade da luz.
2.
Tecla
ON
(
Stand by
)/
OFF
aspiração
-
ON
(
Stand by
) -a Tecla está acesa.
-
OFF
- a tecla está apagada: todos os comandos,
excepto a tecla
1
, estão desabilitados.
Para programar a coifa em
ON
(
stand by
) ou
OFF
pressionar a tecla e aguardar que a tecla acenda ou
apague com base na programação desejada.
