Instalacija sa kaminom

1.

 Uz

pomo

ć

 jedne olovke, nacrtajte središnju liniju na zidu,

sve do stropa ; na taj

ć

ete na

č

in olakšati operacije

instalacije.

2.

  Stavite shemu za bušenje na zid: okomita središnja linija

na shemi za bušenje se treba podudarati sa središnjom
linijom koju ste nacrtali na zidu, osim toga donji rub
sheme za bušenje se treba podudarati sa donjim rubom
kuhinjske nape.

3.

  Postavite donji podupira

č

 na shemu za bušenje na na

č

in

da se podudara sa nacrtanim pravokutnikom, obilježite
dvije vanjske rupice i probušite.

Napomena:

 Uvijek probušite sve rupice koje su

prikazane na uzorku:  2 gornje rupice su potrebne da bi
se zaka

č

ila kuhinjska napa dok se donje rupice(obi

č

no 1

središnja ili više bo

č

nih)  koriste za definitivo sigurnosno

pri

č

vrš

ć

ivanje.

Skinite shemu za bušenje, stavite zidne spojne plo

č

ice i

pri

č

vrstite pomo

ć

u 2 vijka 5x45mm podupira

č

 kuhinjske

nape.

4.

 Postavite

podupira

č

 kamina

„G“

 na zid koji se spaja sa

stropom, koristite podupira

č

 kamina kao shemu za

bušenje (ako postoji, mala rupa na podupira

č

u se treba

podudarati sa linijom koju ste prethodno nacrtali na zidu)
i obilježite olovkom 2 otvora, probušite (Ø8mm), stavite 2
spojne plo

č

ice.

5.

 Pri

č

vrstite podupira

č

 kamina na zid pomo

ć

u 2 vijka

5x45mm.

6.

  Objesite kuhinjsku napu na donji podupira

č

.

7.

  Regulirajte udaljenost izme

đ

u kuhinjske nape i zida.

8.

  Regulirajte horizontalno ustrojstvo kuhinjske nape.

9.

 Definitivno  pri

č

vrstite kuhinjsku napu na zid

(

OBAVEZNO!!

).

10.

  Obavite povezivanje cijevi (cijev i ovoji za pri

č

vrš

ć

ivanje

nisu priloženi, treba ih nabaviti)  za izbacivanje dima sa
karikom koja se nalazi iznad cjeline motora za usis.

  Drugi dio cijevi se treba povezati sa ure

đ

ajem za

izbacivanje dima prema vani u slu

č

aju da se kuhinjska

napa koristi u usisnoj verziji. U slu

č

aju da želite koristiti

kuhinjsku napu u filtracijskoj verziji, pri

č

vrstite na

podupira

č

 kamina

G

 skreta

č

F

 i povežite drugi dio cijevi

sa karikom koja se nalazi na skreta

č

u

F

.

11.

 Obavite elektri

č

no povezivanje.

12.

 Postavite kamin.

13.

 Pri

č

vrstite kamin uz pomo

ć

 2 vijka na podupira

č

 kamina

G.

14.

  Stavite prednju plo

č

u i obavite elektri

č

no povezivanje

upravlja

č

kog panela.

15.

  Stegnite prednju plo

č

u pomo

ć

u 6 vijaka (3 sa svake

strane).

16.

 Stavite bo

č

ne plo

č

e i blokirajte ih na na

č

in da kliznu

prema dolje.

17.

  Stavite gornji blokira

č

 i pri

č

vrstite ga pomo

ć

u 2 vijka.

Ponovo montirajte okvir karbonskog filtra i karbonski/e filtar/e
te provjerite pravilno funkcioniranje kuhinjske nape.

Opis kuhinjske nape

Slika 1
1.

 Kontrolna tabla

2.

 Filtar za uklanjanje masno

ć

e

3.

 Ru

č

ica za skidanje  filtra za uklanjanje masno

ć

e

4.

 Halogena lampa

5.

 Zaštita od pare

6.

 Teleskopski kamin

7.

 Izlaz za zrak (samo za upotrebu u  filtracijskoj verziji)

8.

 Plo

č

a

Funkcioniranje

Upotrebljavajte ve

ć

u brzinu u slu

č

aju velikog prisustva pare u

kuhinji. Savjetujemo da uklju

č

ite usisavanje 5 minuta prije

nego što po

č

nete s kuhanjem i da ostavite da djeluje  nakon

što ste završili s kuhanjem za još otprilike 15 minuti.

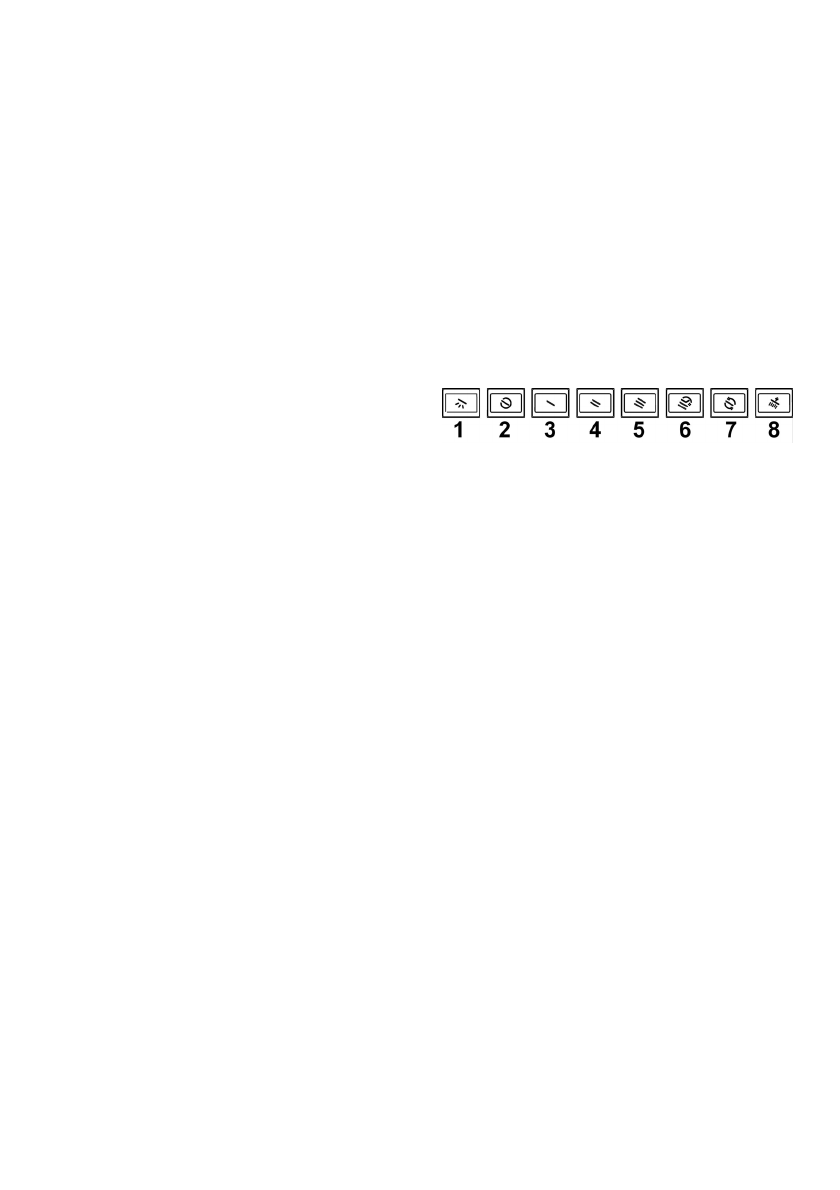

Kontrolni panel

1.

Tipka ON/OFFSvjetla:

pritisnite je  i potom otpustite da

biste uklju

č

ili i isklju

č

ili svjetla na prethodno namještenoj

ja

č

ini, držite je pritisnutom da biste mogli regulirati ja

č

inu

svjetala.

2.

 Tipka

ON

(

Stand by

)/

OFF

 za usis

-

ON

(

Stand by

) – Tipka je uklju

č

ena.

-

OFF

-  tipka je isklju

č

ena: sve komande osim tipke 1 su

deaktivirane.

Da biste stavili kuhinjsku napu u stanje

ON

 (

stand by

) ili

OFF

 pritisnite tipku i pri

č

ekajte da se tipka uklju

č

i ili

isklju

č

i s obzirom na to kako  je želite namjestiti.

3.  Tipka za odabir brzine (snage) usisa 1:

pritisnite 1 put

da biste odabrali brzinu(snagu) usisa, pritisnite još i držite
pritisnutom da biste aktivirali vrijeme rada na 15 minuta
(tipka bliješti) nakon

č

ega

ć

e se kuhinjska napa isklju

č

iti

(Stand by)

4.  Tipka za odabir brzine (snage) usisa 2:

pritisnite 1 put

da biste odabrali brzinu(snagu) usisa, pritisnite još i držite
pritisnutom da biste aktivirali vrijeme rada na 20 minuta
(tipka bliješti) nakon

č

ega

ć

e se kuhinjska napa isklju

č

iti

(Stand by)

5.  Tipka za odabir brzine (snage) usisa 3:

pritisnite 1 put

da biste odabrali brzinu(snagu) usisa, pritisnite još i držite
pritisnutom da biste aktivirali vrijeme rada na 10 minuta
(tipka bliješti) nakon

č

ega

ć

e se kuhinjska napa isklju

č

iti

(Stand by)

6.  Tipka ON/OFF za odabir Intenzivne brzine (snage)

usisa (ona je vremenski ograni

č

ena): pritisnite

je da

biste odabrali brzinu(snagu) usisa, vrijeme rada je 5
minuta nakon

č

ega se usisivanje isklju

č

uje ili se vra

ć

a na

brzinu(snagu) usisa koja je prethodno bila odabrana.
