Подключение электропитания

X

Соблюдайте все государственные и местные законы,

предписания и дополнительные постановления местной

электроэнергетической организации.

i

Подключение устройства к источникам питания должно

осуществляться только уполномоченным техническим

персоналом. Данный персонал несет ответственность

за надлежащее подключение устройства и его ввод в

эксплуатацию.

Схемы подключения

1

1

1

1

1

3

3

6

5

4

4

7

8

9

2

2

11

10

14

16

15

13

12

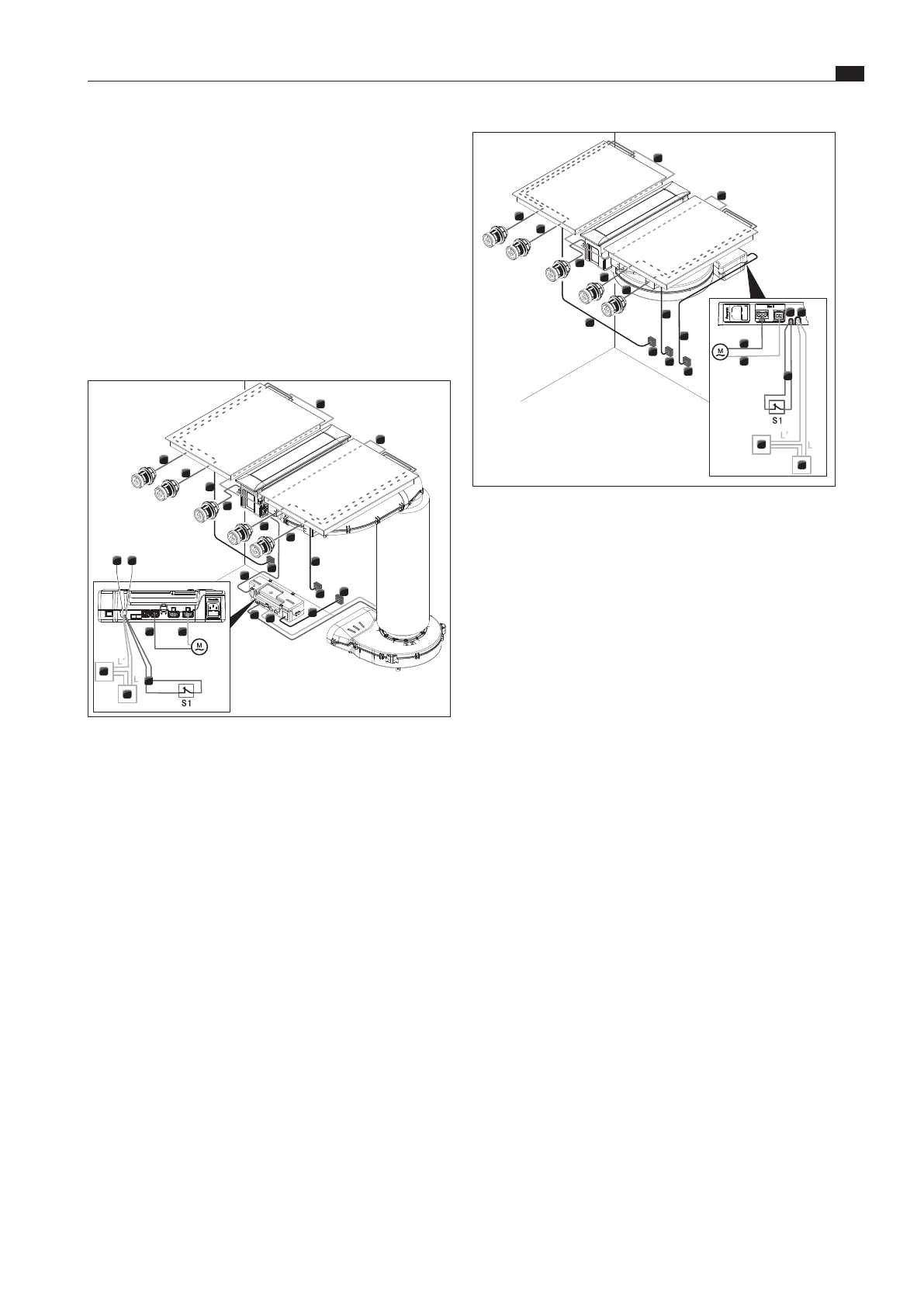

рис. 4.56

Схема подключения PKA3/PKA3AB

[1]

Кабель поворотной ручки управления/интерфейса

[2]

Коммуникационная линия варочной панели

[3]

Кабель подключения к электросети варочной панели

[4]

Подключение к электросети для каждой варочной панели

[5]

Коммуникационная линия CAT 5e

[6]

Подключение блока управления к электросети

[7]

Кабель подключения к электросети блока управления (в

зависимости от страны эксплуатации)

[8]

Разъем кабеля питания вентилятора 1

[9]

Провод управления вентилятора 1

[10]

Разъем кабеля питания вентилятора 2

[11]

Провод управления вентилятора 2

[12]

Подключение к внешней сети (Home-Out)

[13]

Подключение к домашней сети (Home-In)

[14]

Соединительная проводка, домашняя сеть (Home-In)

[15]

Внешнее устройство

[16]

Подключение к электросети для внешнего устройства

[M]

  Вентилятор 2

[S1]

  Внешний рабочий контакт

1

1

1

1

1

2

2

3

3

5

6

4

4

7

8

9

12 13

11

10

рис. 4.57

Схема подключения PKAS3/PKAS3AB

[1]

Кабель поворотной ручки управления/интерфейса

[2]

Коммуникационная линия варочной панели

[3]

Кабель подключения к электросети варочной панели

[4]

Подключение к электросети для каждой варочной панели

[5]

Кабель питания PKAS3/PKAS3AB (в зависимости от страны)

[6]

Подключение к электросети PKAS3/PKAS3AB

[7]

Разъем кабеля питания вентилятора 2

[8]

Провод управления вентилятора 2

[9]

Соединительная проводка, домашняя сеть (Home-In)

[10]

Подключение к электросети для внешнего устройства

[11]

Внешнее устройство

[12]

Подключение к домашней сети (Home-In)

[13]

Подключение к внешней сети (Home-Out)

[M]

  Вентилятор 2

[S1]

  Внешний рабочий контакт

Подключение питания вытяжки

X

Подключите кабель питания системы вытяжки (PKAS3,

PKAS3AB) или кабель питания блока управления (PKA3/

PKA3AB) к источнику питания.

X

Включите вытяжку (см. главу «Управление»).

X

Проверьте правильность работы всех функций.

4.12  Основная конфигурация

После завершения монтажа необходимо выполнить основные

настройки (это настройки можно в дальнейшем изменить в

любое время).

i

Подробные инструкции по настройке основной

конфигурации и вся необходимая информация

приведена в главе «Меню настроек» руководства по

эксплуатации.
