RU

12

Монтаж

www.bora.com

4.4  Требования по монтажу

4.4.1

Безопасные расстояния

X

Соблюдайте следующие безопасные расстояния:

1

3

2

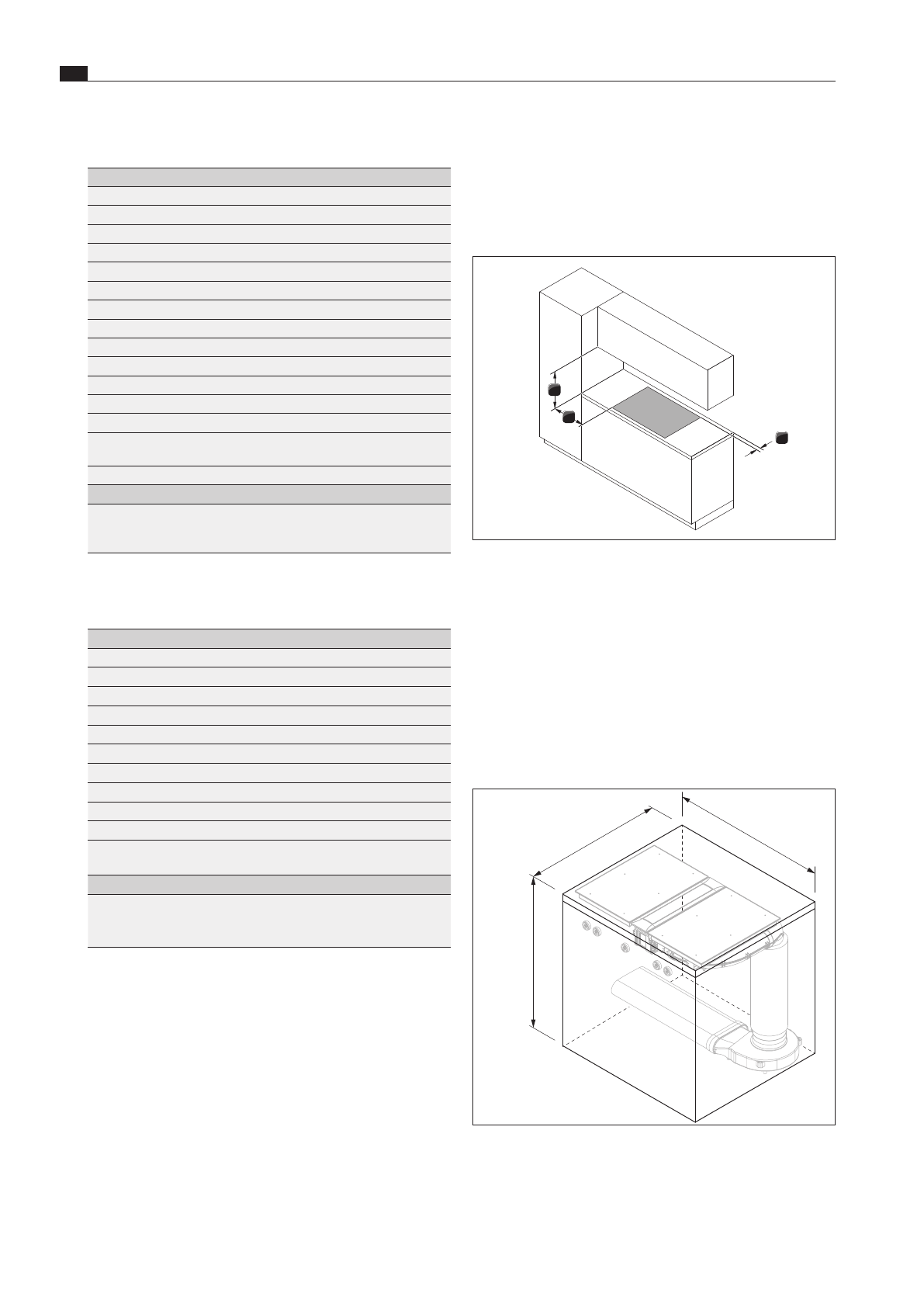

рис. 4.3

Минимальные расстояния

[1]

Минимальное расстояние между вырезом столешницы и ее

задним краем 50 мм.

[2]

Минимальное расстояние 300 мм слева и справа между

вырезом столешницы и стоящей рядом мебелью или стеной

комнаты.

[3]

Минимальное расстояние 600 мм между столешницей и

верхним шкафом.

4.4.2

Минимальные монтажные размеры

(для стандартной конструкции)

≥810

≥890*

≥900

рис. 4.4

Минимальные монтажные размеры PKA3/PKA3AB

стандартной конструкции

Комплект поставки PKA3/PKA3AB

Наименование

Количество

Руководство по эксплуатации и монтажу

1

Вытяжка

1

Набор пластин для регулировки высоты

1

Монтажные хомуты

4

Поворотная ручка управления

1

Жировой фильтр из нержавеющей стали

1

Поддон фильтра

1

Поддон для обслуживания

1

Запорный клапан

1

Коммуникационная линия CAT 5e

1

Блок управления

1

Кабель питания

1

Прямой канал

1

Кабель поворотной ручки управления – вытяжка

(1000 мм)

1

Плоское уплотнение

1

специальный комплект поставки только для PKA3AB

BORA Pro кольцо поворотной ручки управления

All Black PKR3AB (для визуального соответствия

варочным панелям)

4

таблица 4.1

Комплект поставки PKA3/PKA3AB

Комплект поставки PKAS3/PKAS3AB

Наименование

Количество

Руководство по эксплуатации и монтажу

1

Вытяжка

1

Набор пластин для регулировки высоты

1

Монтажные хомуты

4

Поворотная ручка управления

1

Жировой фильтр из нержавеющей стали

1

Поддон фильтра

1

Поддон для обслуживания

1

Запорный клапан

1

Кабель питания

1

Кабель поворотной ручки управления – вытяжка

(250 мм)

1

специальный комплект поставки только для PKAS3AB

BORA Pro кольцо поворотной ручки управления

All Black PKR3AB (для визуального соответствия

варочным панелям)

4

таблица 4.2

Комплект поставки PKAS3/PKAS3AB

4.3  Инструменты и

вспомогательные средства

Для качественного монтажа устройств требуются следующие

инструменты:

O

Графитный карандаш

O

Рулетка или складной метр

O

Дрель или аккумуляторный шуруповерт со сверлом

Форстнера Ø 50 мм

O

Силиконовый герметик, черный термостойкий

O

Плоская отвертка

O

Отвертка Torx размера 20

O

Отвертка Torx размера 10 (только PKA3/PKA3AB)
