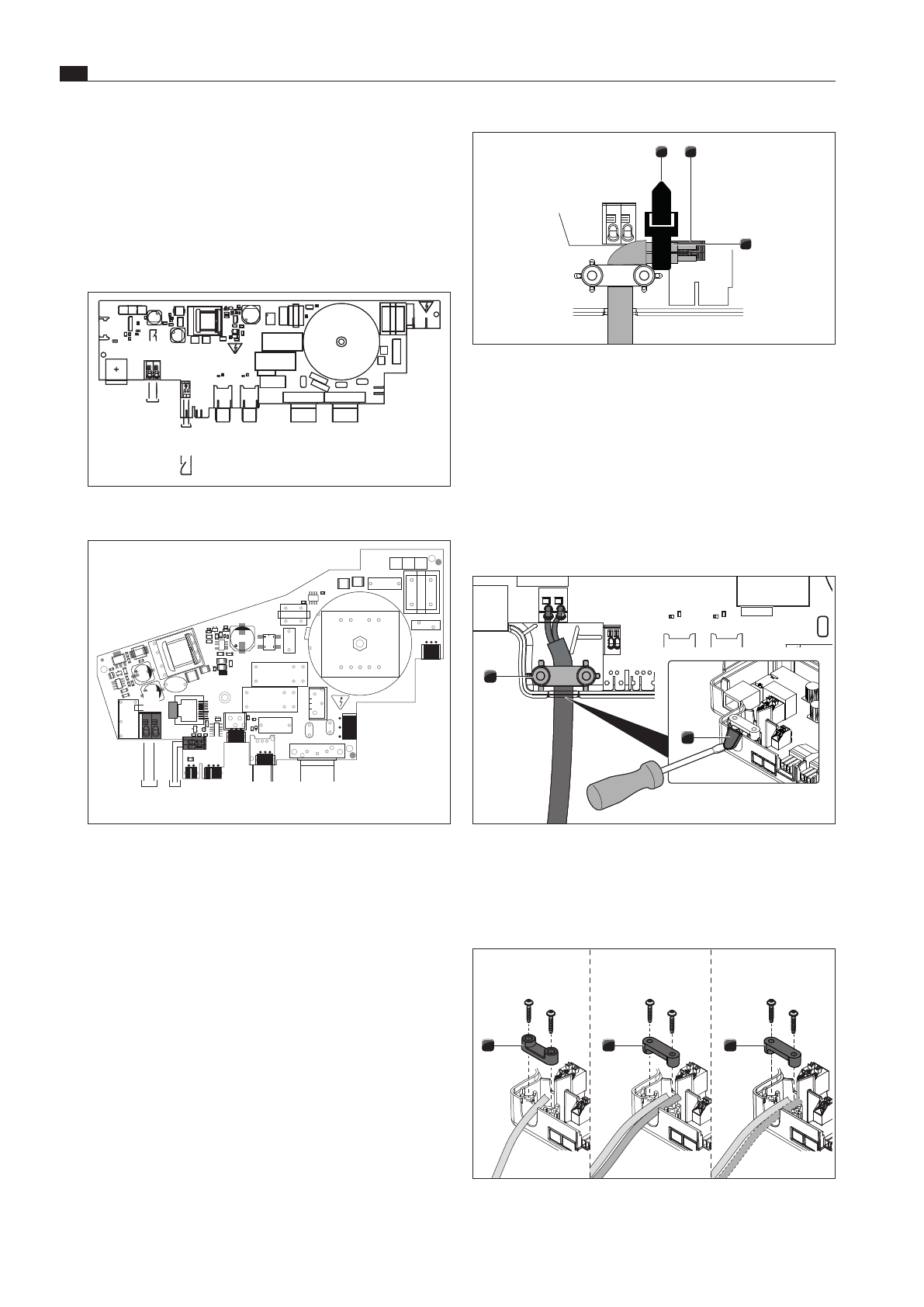

RU

24

Монтаж

www.bora.com

4.10.4

Установка внешних устройств

управления

В зависимости от типа устройства управления подсоедините

проводку к клемме домашней сети (Home-In) или внешней

сети (Home-Out).

X

Соблюдайте схему подключения при подсоединении к

домашней сети (Home-In) или внешней сети (Home-Out).

Home

In

Home

Out

X 311.1 X 311.2

X 312.1 X 312.2

рис. 4.44

Схема соединения для внешних рабочих контактов

PKA3/PKA3AB

Home

In

Home

Out

X 312.1 X 312.2

X 311.1

X 311.2

рис. 4.45

Схема соединения для внешних рабочих контактов

PKAS3/PKAS3AB

X

Подсоедините кабель к клемме рабочего контакта согласно

схеме.

O

Чтобы подключиться к переходному устройству домашней

сети (Home-In), необходимо снять установленную

перемычку.

i

Контакт домашней сети (Home-In) должен быть

оснащен перемычкой, если он не используется (при

поставке перемычка установлена).

i

Запрещается использовать кабельные зажимы для

подключения к клемме домашней сети (Home-In).

2

3

1

рис. 4.46

Кабельная стяжка интерфейса домашней сети

Home-In вытяжек PKAS3/PKAS3AB

[1]

Кабельная стяжка

[2]

Интерфейс домашней сети (Home-In) вытяжек PKAS3/

PKAS3AB

[3]

Изолированная жила

i

При подключении интерфейса домашней сети (Home-

In) вытяжек PKAS3/PKAS3AB необходимо закрепить

обе изолированные жилы соединительной проводки с

помощью кабельной стяжки.

1

2

рис. 4.47

Соединение внешней сети (Home-Out) с

устройством для уменьшения растягивающего

усилия

[1]

Зажим для разгрузки электрического провода от натяжения

[2]

Отверстие для ввода кабеля

PKA3/PKA3AB

Home-In/Home-Out

PKA3/PKA3AB

Home-In + Home-Out

PKAS3/PKAS3AB

1

1

1

рис. 4.48

Монтаж зажима для разгрузки электрического

провода от натяжения

[1]

Зажим для разгрузки электрического провода от натяжения
