Монтаж

www.bora.com

4.9.5

Установка дополнительного

вентилятора

X

Установите дополнительный вентилятор в канал вытяжки.

X

Между блоками вентиляторов должно соблюдаться

минимальное расстояние 3 м.

X

Используйте только универсальные вентиляторы BORA для

системы вытяжки BORA.

4.10  Подключите внешние рабочие

контакты

i

Подключение соединительных контактов домашней

сети (Home-In) и внешней сети (Home-Out) должно

производиться только квалифицированными

специалистами. Данный персонал несет

ответственность за надлежащее подключение

устройства и его ввод в эксплуатацию.

i

Блок электроники может находиться под остаточным

напряжением. По этой причине не следует прикасаться

к открытым контактам блока электроники!

При использовании домашней сети (Home-In) и внешней

сети (Home-Out) необходимо иметь соответствующую

документацию на внешние коммутационные устройства, чтобы

обеспечить безопасность подключения и эксплуатации.

Рабочие контакты должны иметь следующие параметры:

Контакт Функция

Подключение

Домашняя

сеть

(Home-In)

Вытяжка Вкл./Выкл., подключение

для внешних рабочих контактов

(контакт закрыт: вытяжка Вкл.)

24 В пост. тока,

100 мА

Внешняя

сеть

(Home-Out)

Гальванически развязанный

контакт для управления внешними

устройствами в зависимости от

условий эксплуатации варочной

панели (вытяжка Вкл.: контакт

закрыт)

макс. 250 В

пер. тока /

30 В пост. тока,

2,5 А

таблица 4.5

Рабочие контакты

i

Контакт домашней сети (Home-In) можно использовать

для внешних устройств безопасности (например, для

оконного контактного выключателя). При открывании

контакта вытяжка отключается.

4.10.1

Подготовка PKAS3/PKAS3AB

i

Во избежание царапин на верхней части устройства

во время монтажных работ необходимо использовать

защищающую поверхность подкладку (например,

картон).

4

3

2

1

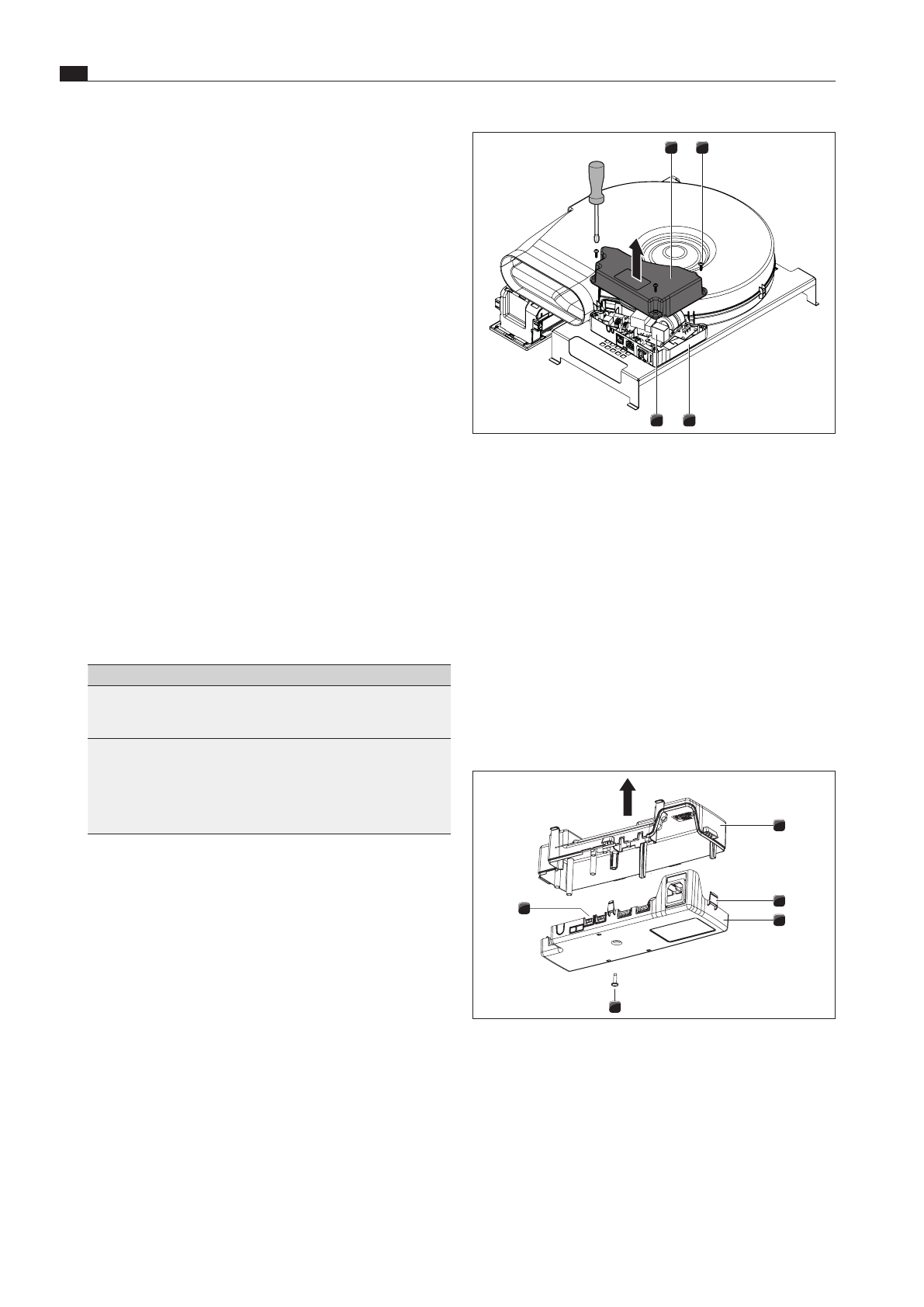

рис. 4.39

Открывание крышки корпуса блока управления

[1]

Крышка корпуса

[2]

Винт (3x)

[3]

Корпус

[4]

Блок электроники

X

Уложите защищающую поверхность подкладку.

X

Переверните вытяжку варочной панели и положите ее

верхней частью на подкладку.

X

Ослабьте винты [2] блока управления на нижней стороне

вытяжки.

X

Снимите крышку корпуса [1] с корпуса [3].

X

Не прикасайтесь к блоку электроники [4].

4.10.2

Подготовка блока управления PKA3/

PKA3AB

1

2
3

4

5

рис. 4.40

Открывание крышки корпуса блока управления

[1]

Крышка корпуса

[2]

Фиксаторы

[3]

Нижняя оболочка корпуса

[4]

Винт

[5]

Блок электроники

X

Убедитесь, что блок управления отключен от питающей

сети.

X

Отверните винт [4], с помощью которого крепится крышка

корпуса [1].
