Монтаж

www.bora.com

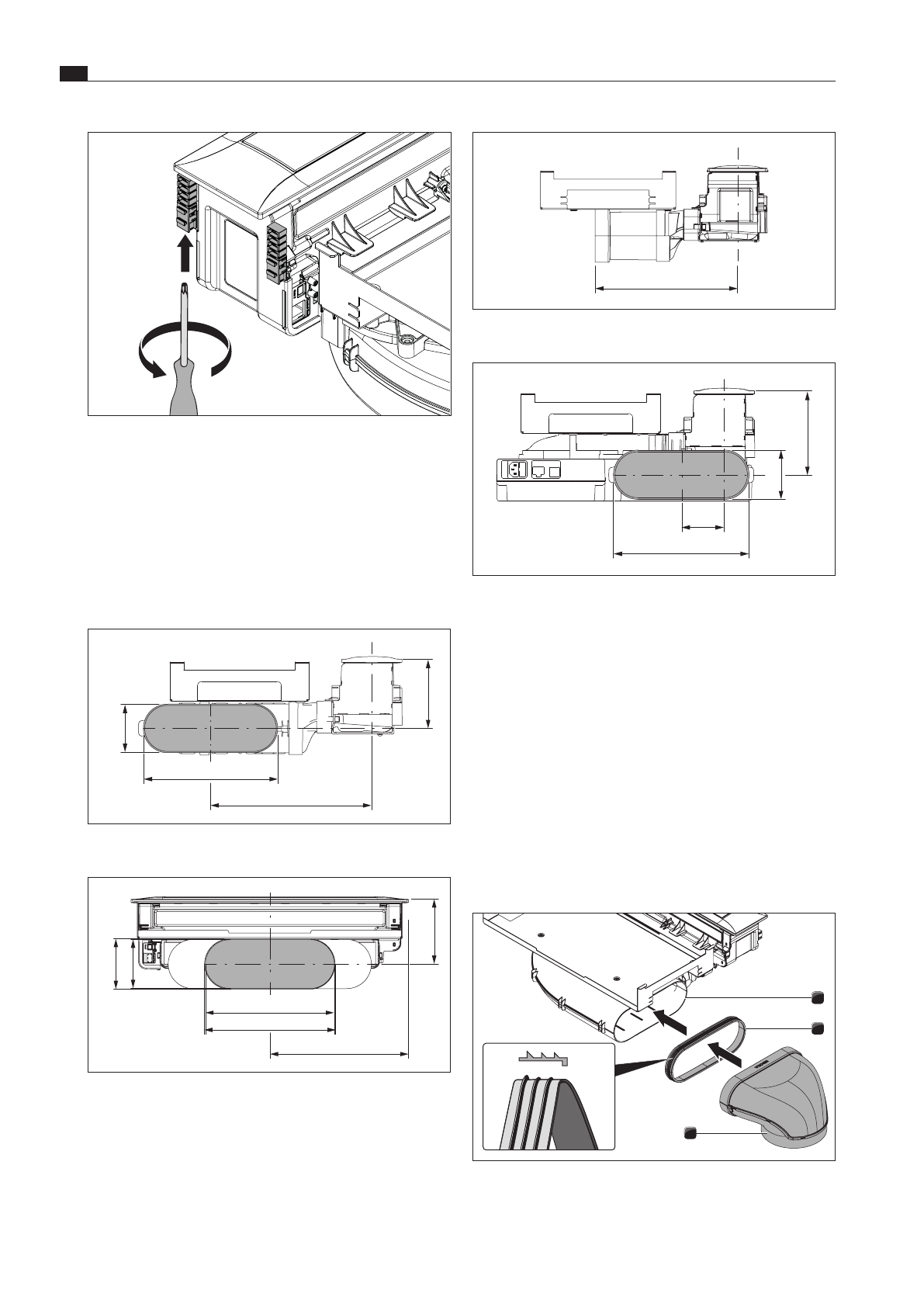

рис. 4.31

Затяжка монтажных хомутов

X

С помощью отвертки Torx 20 слегка затяните монтажные

хомуты снизу.

X

Проверьте правильность выравнивания.

4.9  Монтаж системы каналов

4.9.1

Присоединительные размеры каналов

245

294

89

126

рис. 4.32

Присоединительные размеры каналов PKA3/

PKA3AB с изогнутым каналом

255

245

89

99

126

270

рис. 4.33

Присоединительные размеры каналов PKA3/

PKA3AB с прямым каналом

265

рис. 4.34

Присоединительные размеры каналов PKA3/

PKA3AB с прямым каналом

245

78

89

152

рис. 4.35

Присоединительные размеры каналов PKAS3,

PKAS3AB

4.9.2

Подготовка к монтажу

i

При установке уплотнений деталей каналов следите

за тем, чтобы в сжатом состоянии они не пропускали

воздух.

X

Выполните подгонку деталей канала в соответствии с

высотой столешницы.

X

Выполните необходимые вырезы на задней стенке тумбы

для воздуховода.

4.9.3

Присоединение системы каналов к

устройству

2

2

3

1

рис. 4.36

Подключение к системе каналов

[1]

Выпускной патрубок

[2]

Уплотнение

[3]

Деталь канала
