Крепление вытяжки варочной панели

Крепление вытяжки варочной панели осуществляется с

помощью четырех входящих в комплект поставки монтажных

хомутов. Монтажные хомуты имеют смещенные фиксаторы:

одно сторона предусмотрена для навесного монтажа, а

другая — для монтажа заподлицо. Монтажные хомуты можно

отрегулировать по толщине столешницы.

Подготовка монтажных хомутов

4

3

2

1

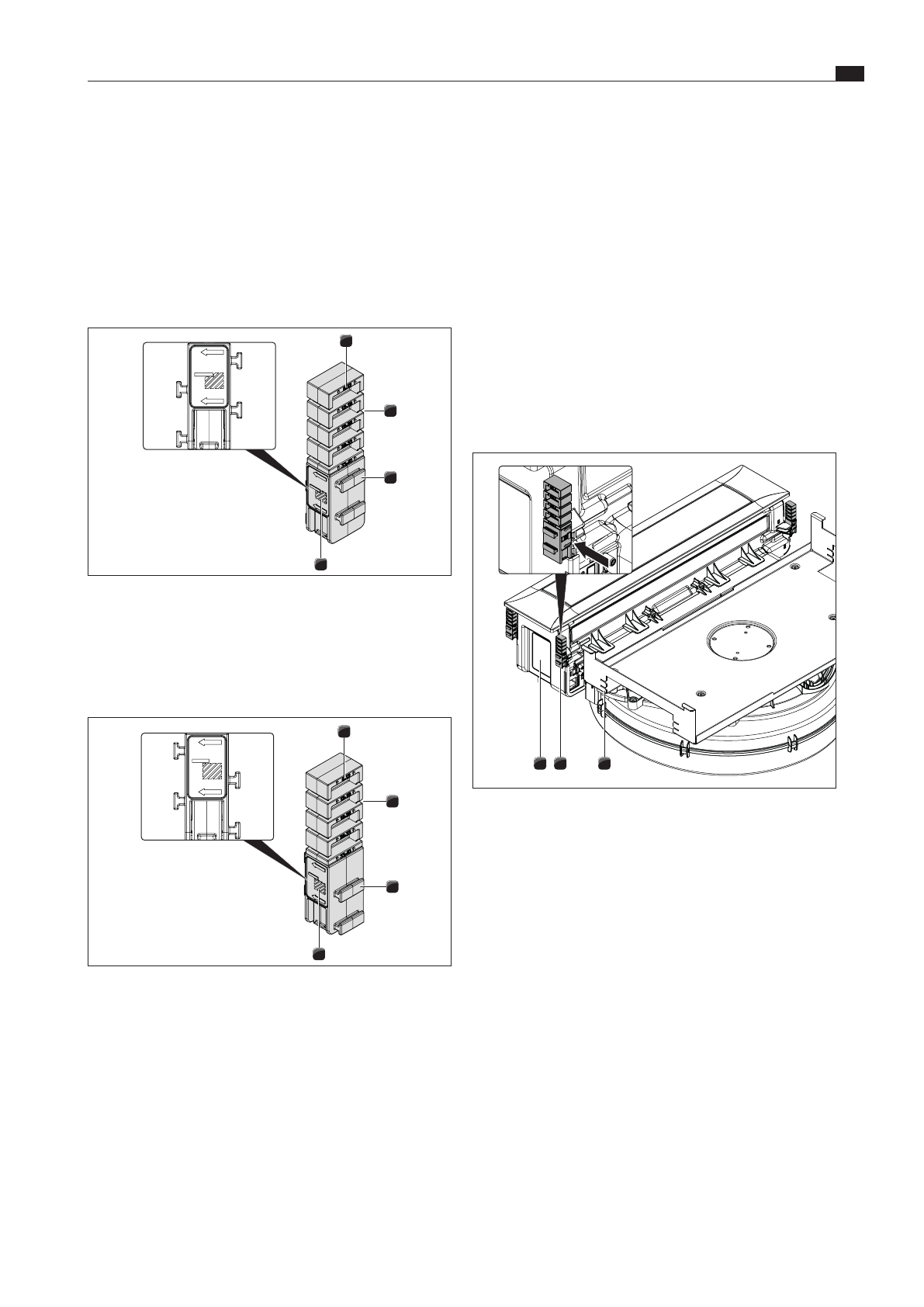

рис. 4.28

Монтажные хомуты с правой стороны (монтаж

заподлицо)

[1]

Отметки толщины столешницы (в мм)

[2]

Метка отреза (4x)

[3]

Фиксаторы (по 2 с каждой стороны)

[4]

Метки для монтажа заподлицо

4

3

2

1

рис. 4.29

Монтажные хомуты с левой стороны (навесной

монтаж)

[1]

Отметки толщины столешницы (в мм)

[2]

Метка отреза (4x)

[3]

Фиксаторы (по 2 с каждой стороны)

[4]

Метки для навесного монтажа

i

Рисунки на монтажных хомутах показывают, какая

сторона должна использоваться для навесного

монтажа, а какая — для монтажа заподлицо.

i

Отметками обозначена соответствующая толщина

столешницы.

X

При необходимости укоротите монтажные хомуты в

соответствии с толщиной столешницы.

X

Для этого отрежьте монтажные хомуты по соответствующей

отметке с помощью ножа.

X

В зависимости от типа монтажа поверните монтажные

хомуты на левую или правую сторону (монтаж заподлицо

или навесной монтаж).

Крепление вытяжки

i

Крепление вытяжки варочной панели осуществляется с

помощью 4 входящих в комплект поставки монтажных

хомутов, для которых предусмотрено 4 альтернативных

положения на удерживающей пластине.

2

3

1

рис. 4.30

Вставка монтажных хомутов

[1]

Альтернативные положения монтажных хомутов

[2]

Монтажный хомут

[3]

Вытяжка

X

Вставьте монтажные хомуты [2] в предусмотренные для них

держатели на вытяжке [3] или в альтернативное положение

на удерживающей пластине [1].
