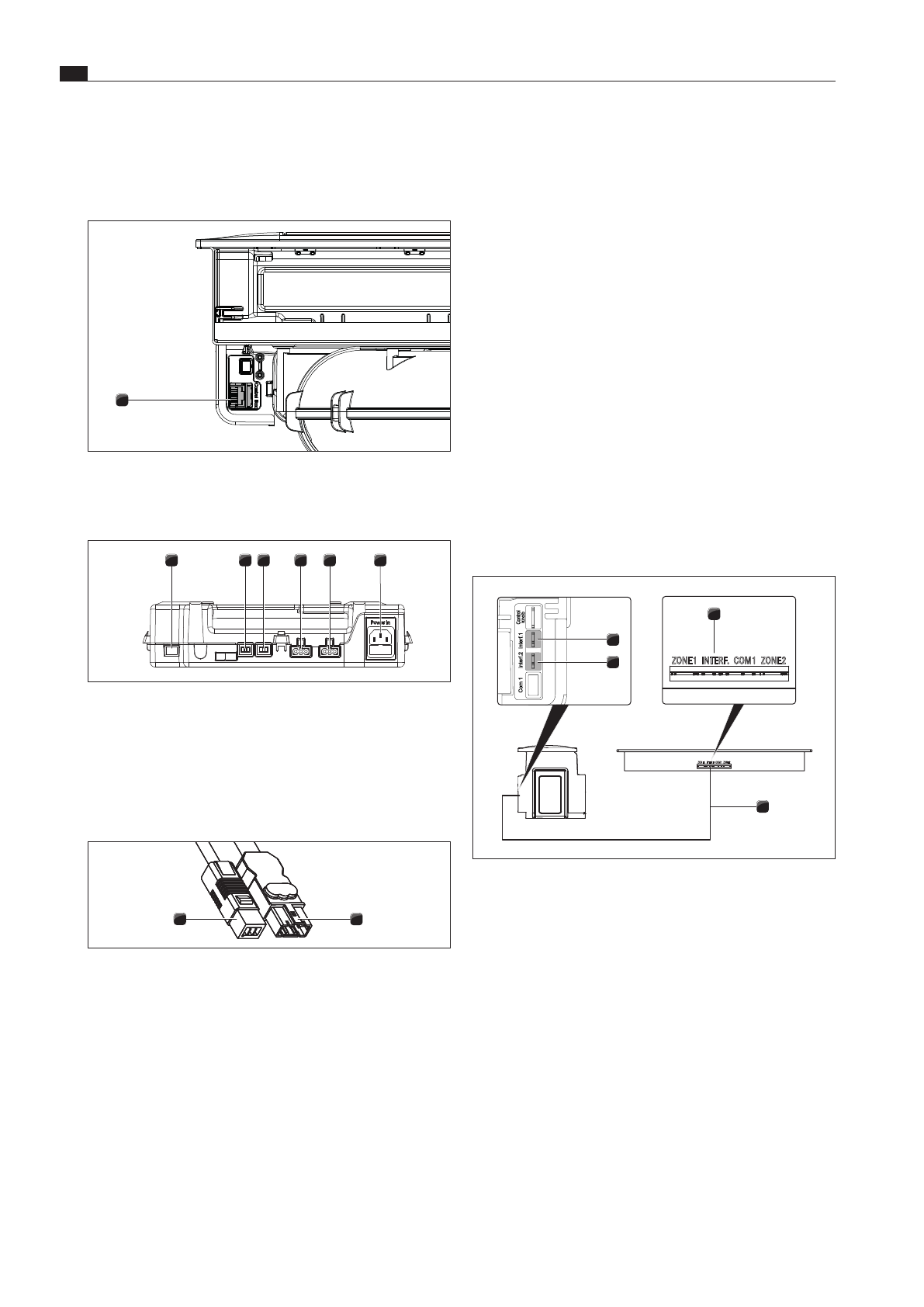

Монтаж

www.bora.com

4.11.3

Подключение вытяжки PKA3/PKA3AB

Подключение блока управления и вентилятора к

вытяжке

1

рис. 4.52

Боковой разъем для блока управления на вытяжке

PKA3/PKA3AB

[1]

Подключение разъема для блока управления

2

3 4

5

6

7

рис. 4.53

Клеммы блока управления

[2]

Коммуникационная линия CAT 5e

[3]

Разъем кабеля управления вентилятора 1

[4]

Разъем кабеля управления вентилятора 2

[5]

Разъем кабеля питания вентилятора 1

[6]

Разъем кабеля питания вентилятора 2

[7]

Разъем кабеля питания со слаботочным предохранителем

8

9

рис. 4.54

Разъемы цокольного вентилятора

[8]

Разъем кабеля управления цокольного вентилятора

[9]

Разъем кабеля питания цокольного вентилятора

X

С помощью коммуникационной линии CAT 5e (входит в

комплект поставки) подключите боковые разъемы вытяжки

[1] к разъемам на блоке управления [2].

X

Соедините кабель управления цокольного вентилятора [8] с

блоком управления [3].

X

Соедините кабель питания цокольного вентилятора [9] с

блоком управления [5].

Отсоединение кабеля питания

Для отсоединения кабеля питания вентилятора [1] от блока

управления [6] воспользуйтесь маленькой плоской отверткой.

X

Отсоедините кабель питания блока управления от источника

напряжения [8].

X

Убедитесь в отсутствии напряжения.

X

Используйте плоскую отвертку, чтобы открыть фиксатор

разъема кабеля питания вентилятора.

X

Для этого вставьте плоскую отвертку в выемку в гнезда.

X

Слегка нажмите на фиксатор по направлению вниз.

X

Осторожно отсоедините разъем кабеля питания от гнезда

на блоке управления с помощью плоской отвертки.

X

Отсоедините кабель питания от гнезда.

X

Проверьте разъем и гнездо на наличие повреждений.

X

Не используйте поврежденные компоненты.

X

Поручите замену поврежденных компонентов дилеру BORA.

Подключение дополнительного вентилятора

X

Соедините кабель управления вентилятора [8] с блоком

управления [4].

X

Соедините кабель питания вентилятора [9] с блоком

управления [6].

X

Проверьте прочность посадки всех разъемов.

4.11.4

Установка соединения между

вытяжкой и варочными панелями

ZONE1  INTERF.  COM1  ZONE2

ZONE1  INTERF.  COM1  ZONE2

4

3

1

2

рис. 4.55

Установка соединения между вытяжкой и варочными

панелями

[1]

Подключение коммуникационных линий вытяжки левой

варочной панели

[2]

Подключение коммуникационных линий вытяжки правой

варочной панели

[3]

Разъем коммуникационной линии вытяжки варочной панели

[4]

Плоский ленточный кабель коммуникационной линии

между варочной панелью и вытяжкой

X

Соедините коммуникационные разъемы вытяжки [1] / [2] и

варочной панели или варочных панелей [3].

X

Для этого следует использовать только соединительный

кабель, который входит в комплект поставки.

i

Полный набор функций доступен только при условии

правильного подключения коммуникационной линии

между вытяжкой и варочными панелями.
