Наденьте уплотнение [2] на выпускной патрубок [1]

устройства. При этом уплотнение [2] следует слегка

растянуть.

X

Наденьте подсоединяемую деталь канала [3] вместе с

муфтой на выпускной патрубок [1] с уплотнением [2].

X

Следите за тем, чтобы уплотнение [2] не сместилось.

4.9.4

Стандартная конструкция PKA3/

PKA3AB

Подготовка к монтажу вытяжки PKA3/PKA3AB

i

Тумба не должна опираться на корпус цокольного

вентилятора.

X

При необходимости переставьте отдельные опоры тумбы в

соответствии с вариантом монтажа.

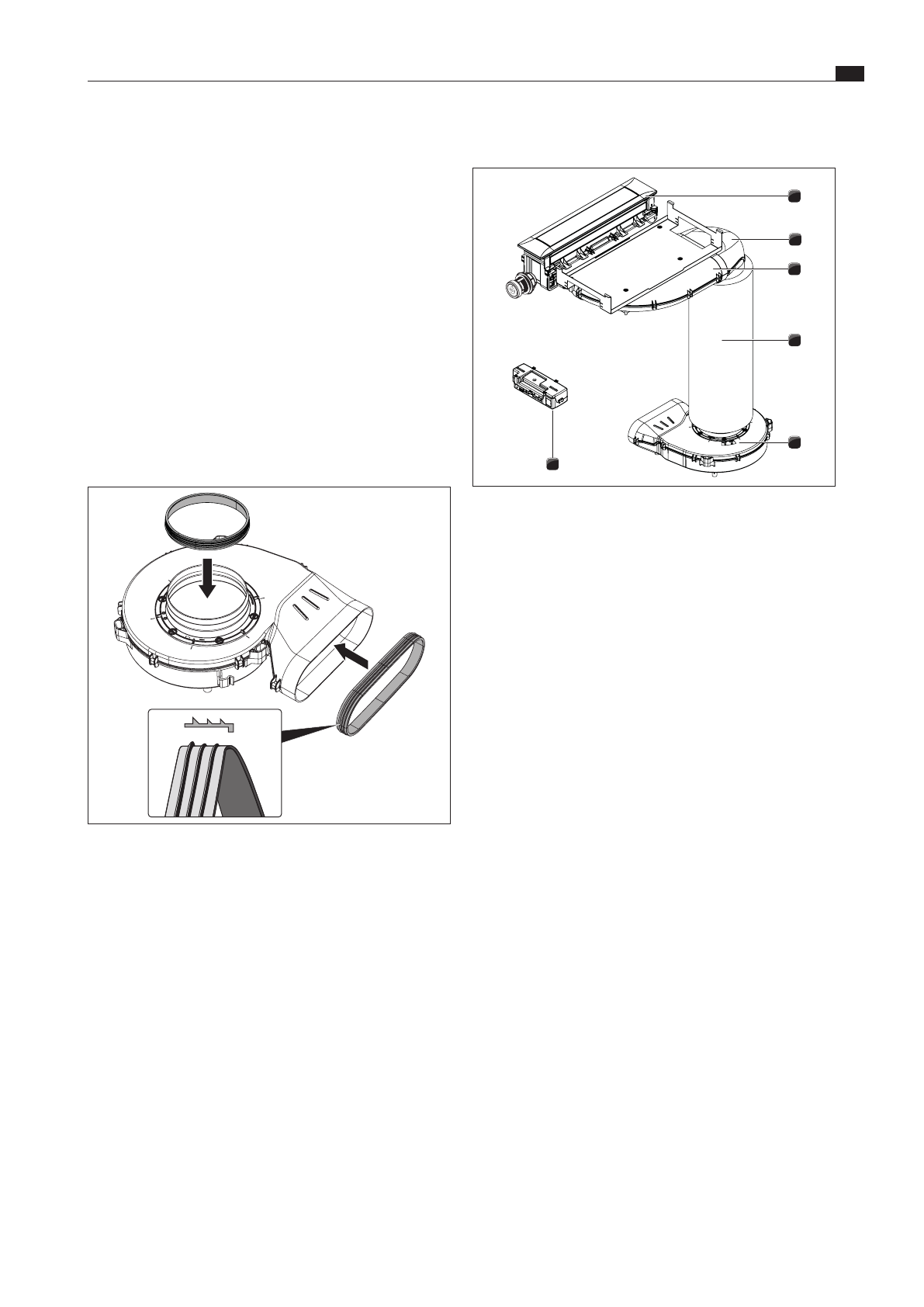

рис. 4.37

Установка уплотнений на впускном и выпускном

патрубках цокольного вентилятора

X

Наденьте уплотнение круглое на впускной патрубок

цокольного вентилятора.

X

Наденьте плоское уплотнение на выпускной патрубок

цокольного вентилятора.

O

При этом уплотнения следует слегка растянуть.

Стандартная конструкция PKA3/PKA3AB

1

2

3

4

5

6

рис. 4.38

Стандартная конструкция PKA3/PKA3AB

[1]

Вытяжка

[2]

Колено 90°

[3]

Изогнутый канал

[4]

Глушитель

[5]

Универсальный цокольный вентилятор

[6]

Блок управления

X

Установите колено 90° [2] на изогнутый канал [3].

X

Установите цокольный вентилятор [5]

O

Для упрощения установки можно снять впускной патрубок

цокольного вентилятора. Соблюдайте инструкцию по

монтажу универсального цокольного вентилятора ULS.

X

Наденьте глушитель [4] на цокольный вентилятор [5].

X

Соедините глушитель [4] с коленом 90° [2].

O

В качестве опции для соединения между деталями

каналов и цокольным вентилятором можно использовать

уплотнительную изоляционную ленту UDB.

i

Расположите цокольный вентилятор и блок управления

так, чтобы они были легко доступны и могли быть сняты

для обслуживания.

O

Максимальная длина канала системы отвода воздуха с

вентилятором составляет 6 м.

O

Минимальное сечение воздушного канала должно

составлять 176 см², что соответствует диаметру круглой

трубы 150 мм или системе каналов BORA Ecotube.

O

Используйте только жесткие элементы каналов BORA

Ecotube с гладкой внутренней стороной трубы и не

используйте гибкие или тканевые шланги для прокладки

каналов.
