7.2.3 Демонтаж

коллектора

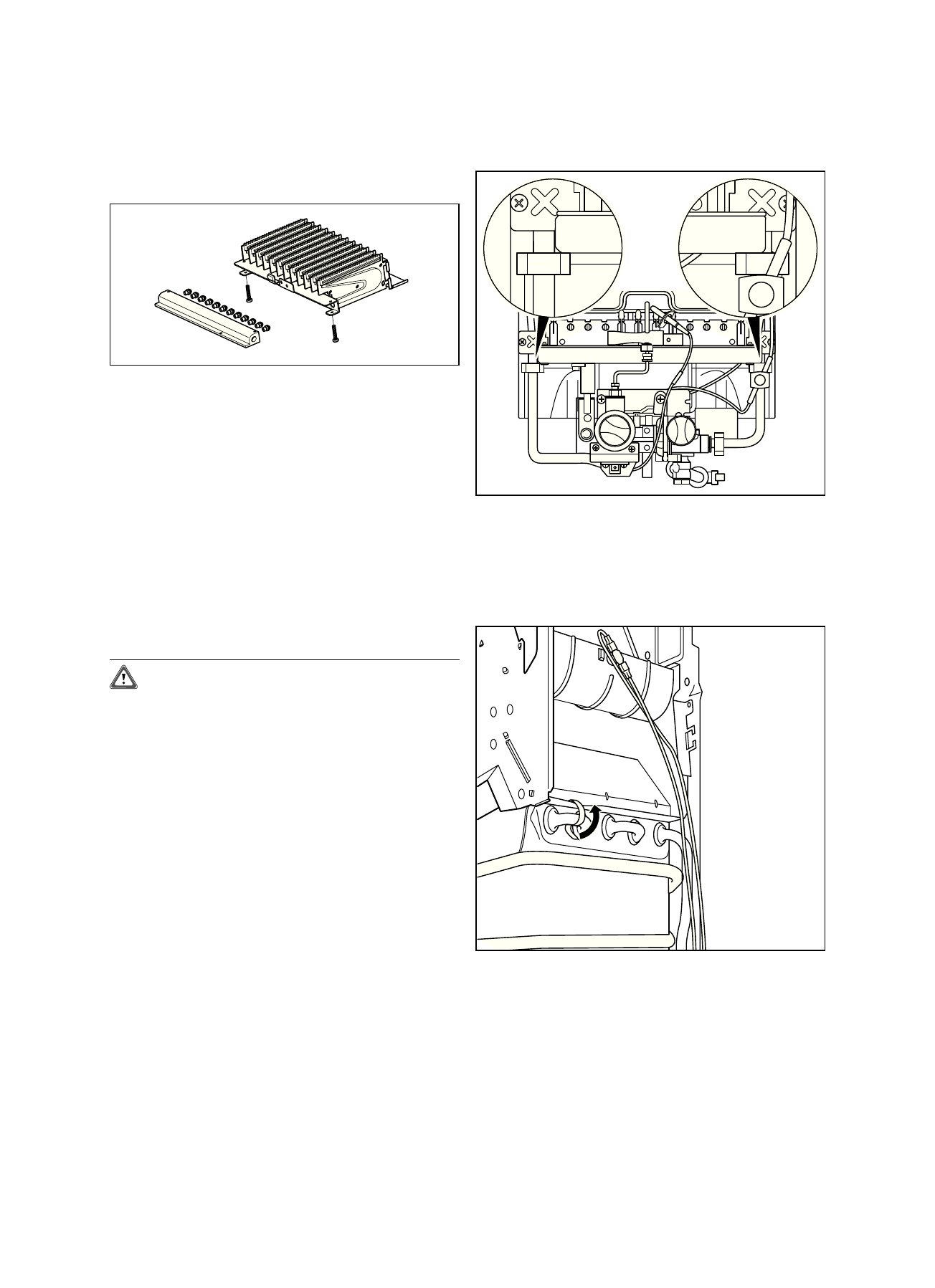

Рис. 7.3

Конструкция горелки

• Для демонтажа коллектора вывинтите два винта.

7.2.4  Очистка деталей горелки

• Возможно имеющиеся остаточные продукты сгорания (нагар)

удалите проволочной латунной щеткой. При необходимости,
очистить сопла, инжекторы, направляющие горелки и фильтр
запального газа мягкой кисточкой и продуть сжатым воздухом
(очистка от пыли и грязи). При сильном загрязнении горелки
промыть ее мыльным раствором, а затем проточной водой.

• Установите демонтированные ранее детали, действуя

в обратной последовательности.

7.3

Очистка и удаление накипи из теплообменника

Для очистки теплообменника вначале необходимо
демонтировать горелку, а затем теплообменник.

 Внимание!

При монтаже и демонтаже теплообменника следите
за тем, чтобы не погнуть его.
Повреждения ведут к преждевременному износу
устройства.

Теплообменник закреплен только на трубопроводах подачи
(отвода) воды.
• Придерживайтесь указанной последовательности, т. к. хомуты

фиксируют резьбовые втулки.

Рис. 7.4  Патрубки подачи и отвода воды на теплообменнике

•EОтпустите накидные гайки на трубопроводе отвода горячей

воды и трубопроводе подачи холодной воды.

• Отпустите самонарезающие винты хомутов, которыми

трубопроводы подачи и отвода горячей воды закреплены
на задней стенке.

Рис. 7.5  Демонтаж теплообменника

• Отпустите зажимы, которыми теплообменник закреплен на

предохранителе тяги.

• Потяните теплообменник на себя, а затем вверх, и вытащите

его.

При незначительном загрязнении:
• Промойте пластины теплообменника тонкой, сильной струей

воды.

7 Осмотры и техническое обслуживание
