Руководство по монтажу

 atmoMAG

4.3

Монтаж регулятора давления газа

ЭКСПЛУАТАЦИЯ АППАРАТА НА ПРИРОДНОМ ГАЗЕ БЕЗ
РЕГУЛЯТОРА ДАВЛЕНИЯ ГАЗА ЗАПРЕЩАЕТСЯ!

Перед монтажом водонагревателя на стену Вы должны выполнить
монтаж входящего в объем поставки регулятора давления газа
(

2

) и соединительного адаптера с ниппелем для измерения

входного давления газа (

3

).

1

2

3

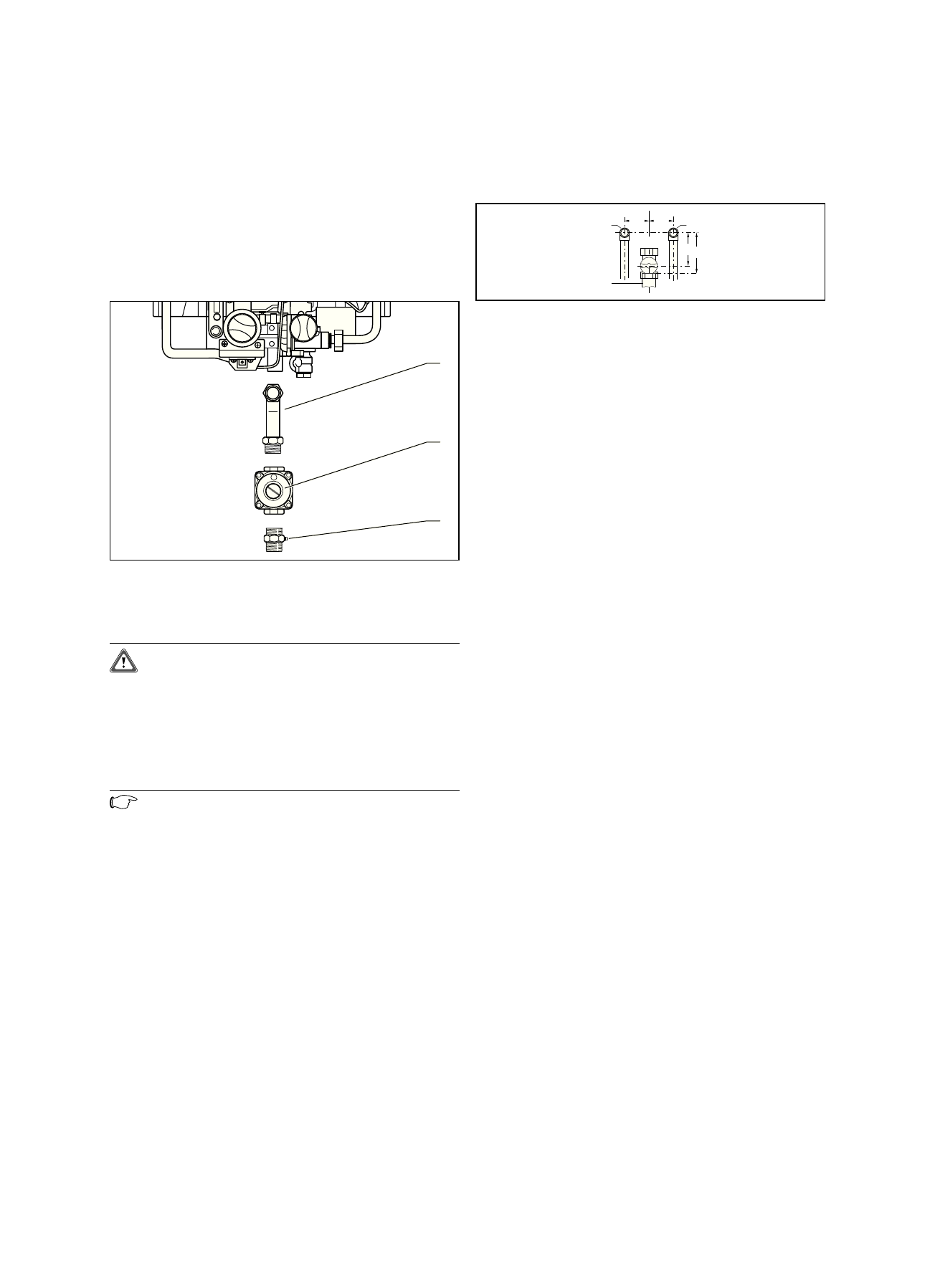

Рис. 4.1 Монтаж регулятора давления газа

• Ввинтите в регулятор давления газа патрубок (

1

), как показано

на рисунке, уплотняя резьбу.

 Внимание!

Нарушения в работе!
Убедитесь в том, что стрелка направления движения
газа на регуляторе давления газа указывает в сторону
аппарата.

•EВвинтите адаптер (

3

) с ниппелем в регулятор давления,

уплотняя резьбу.

 Указание!

При последующем настенном монтаже устройства
следите за тем, чтобы обеспечивался удобный доступ
к измерительному ниппелю.

•EНавинтите соединительный патрубок вместе с регулятором

давления газа и адаптером на газовый патрубок устройства,
используя прокладку из объёма поставки.

4.4 Предварительный

монтаж

60

60

b

a

1

3

2

Рис. 4.2  Предварительный монтаж

Пояснения к рис. 4.2

1    Патрубок горячей воды R 1/2
2    Патрубок газа, 12 x 1 для сжиженного газа
3    Патрубок холодной воды R 1/2

На рисунке показано расположение патрубков для открытой прокладки
трубопроводов.

При использовании имеющихся принадлежностей Vaillant можно
сохранить имеющиеся устройства для навески или выполнить
предварительный монтаж, как показано на рисунке.

Для всех типов устройств рекомендуются следующие расстояния:
a = 185 мм
b =

≈

 200 мм

4 Монтаж
