11

Руководство по монтажу

 atmoMAG

• Найдите требуемое значение расхода газа в табл. 6.3

«Расход газа» (табличное значение…л/мин), см. раздел 6.2
«Таблицы настройки газовой арматуры».

• Запишите показания газового счетчика.
• Полностью откройте кран горячей воды. При этом должен

протекать номинальный расход воды, см. раздел 10
«Технические данные».

• Спустя приблизительно 5 минут непрерывной работы

устройства считайте показания газового счётчика и сравните
их с табличным значением.

Допускаются отклонения

±

5 %.

Если отклонения превышают указанные предельные значения:

1

2

3

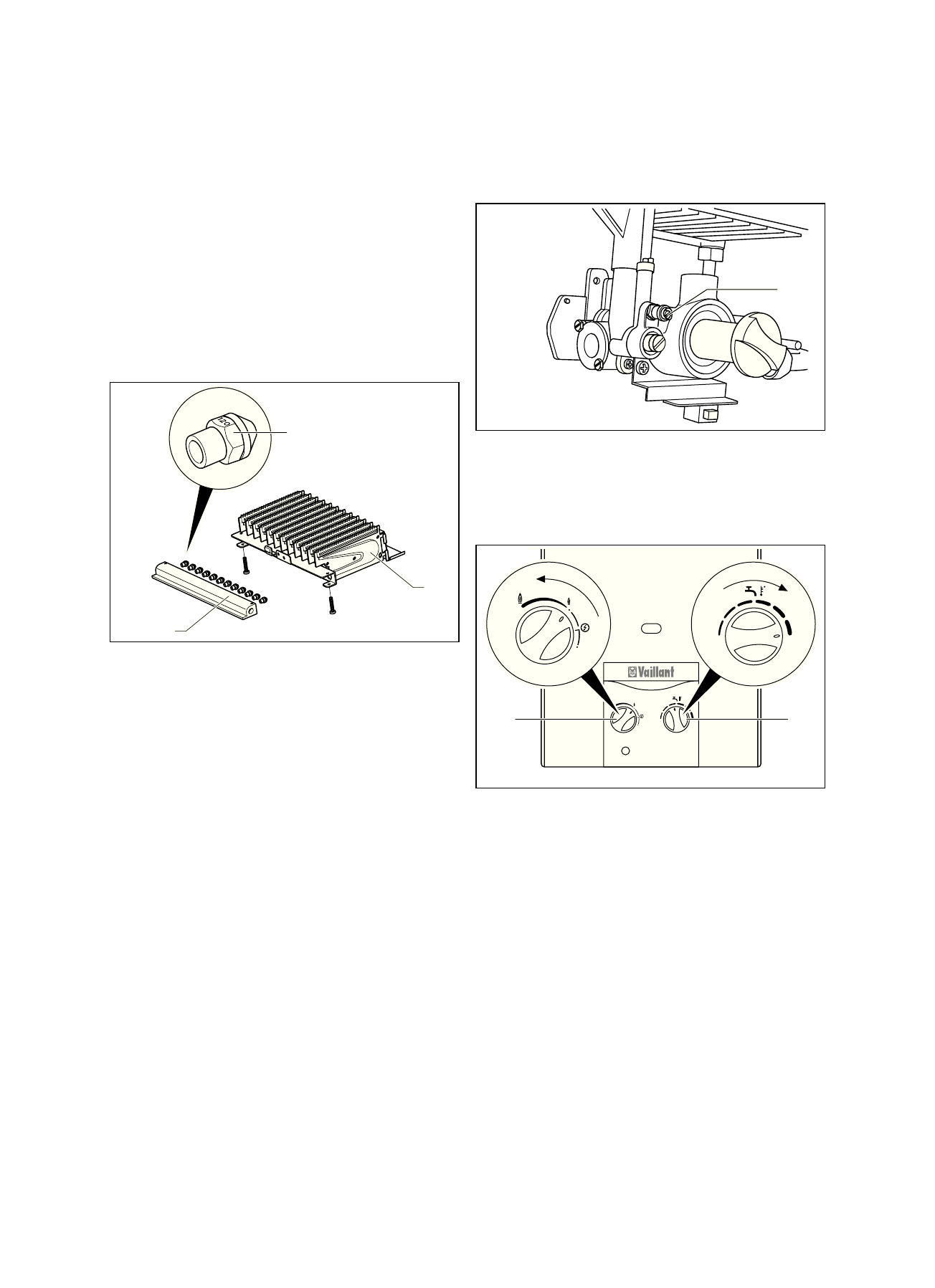

Рис. 6.3  Маркировка сопла

Пояснения к рис. 6.3

1    Сопло горелки
2    Горелка
3    Коллектор

•EПроверьте, используются ли правильные сопла. Для этого

сравните маркировку на установленных соплах с данными
в таблице в разделе 10 «Технические данные». Возможно, что
для этого Вам придется демонтировать горелку, см. раздел 7.2
«Очистка горелки».

•EЕсли сопла не являются причиной отклонения, обратитесь

в гарантийно-консультационную службу.

•EВыключите устройство.

Контроль давления на соплах

1

Рис. 6.4  Штуцер для измерения давления на соплах

•EОтпустите уплотняющий винт штуцера для измерения давления

на соплах (

1

).

•EПрисоедините U-образный манометр (с разрешением не

хуже 0,1 мбар).

1

6

Рис. 6.5  Настройка максимальной температуры и мощности

•EВключите устройство, как описано в руководстве по

эксплуатации, и установите терморегулятор (

1

) на

максимальную температуру, вращая его вправо.

•EПоверните регулятор мощности (

7

) влево в положение

максимальной мощности.

•EПолностью откройте кран горячей воды. При этом должен

протекать номинальный расход воды, см. раздел 10
«Технические данные».

•EОпределите требуемое давление на соплах в мбар по

таблице 6.4 «Давление в горелке».

•EСравните измеренное давление с табличным значением.
Допускаются отклонения

±

10 %.

•EВыключите устройство.
•EСнимите U-образный манометр.
•EЗатяните уплотняющий винт штуцера для измерения давления

на соплах.

•EПроверьте герметичность уплотняющего винта.

Ввод в эксплуатацию 6
