12

Руководство по монтажу

 atmoMAG

Если отклонения превышают указанные предельные значения:

1

2

3

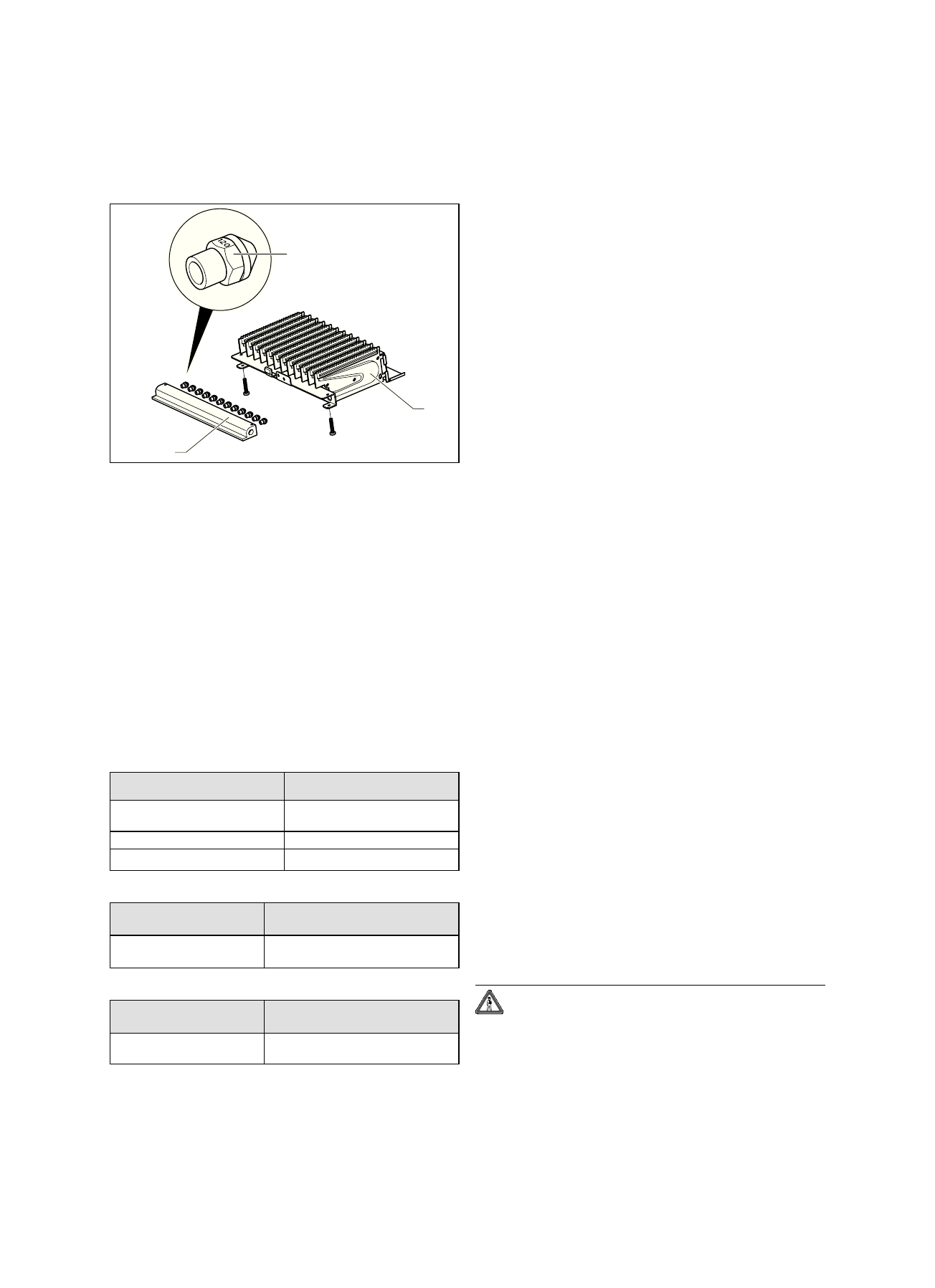

Рис. 6.6  Маркировка сопла

Пояснения к рис. 6.6

1    Сопло горелки
2    Горелка
3    Коллектор

• Проверьте, используются ли правильные сопла. Для этого

сравните маркировку на установленных соплах с данными
в таблице 10. 2 «Параметры газа в отношении установленного
вида газа» в разделе 10 «Технические данные». Возможно, что
для этого Вам придется демонтировать горелку, см. раздел 7.2
«Очистка горелки».

• Если сопла не являются причиной отклонения, обратитесь

в гарантийно-консультационную службу. Запрещается вводить
устройство в эксплуатацию.

• Выключите устройство.

6.2

Таблицы настройки газовой арматуры

Исполнение устройства для:

Природный газ

Обозначение на фирменной
табличке

2H
G 20 – 13 mbar

Заводская настройка

G 20

Маркировка сопел горелки

145

Табл. 6.2  Заводская настройка газовой арматуры

Группа газов

Расход газа при номинальной
тепловой нагрузке в л/мин

Природный газ 2H
G 20

49,6

Табл. 6.3  Расход газа

Группа газов

Давление на соплах при
номинальной тепловой нагрузке, мбар

Природный газ 2H
G 20

4,5

Табл. 6.4  Давление на соплах

6.3

Контроль функционирования устройства

•EПроверьте работу устройства, как это описано в руководстве

по эксплуатации.

•EУдостоверьтесь в полной герметичности устройства (по газу и

воде).

•EУдостоверьтесь в нормальном отводе продуктов сгорания

на предохранителе тяги, например, с помощью холодного
зеркала.

•EПроверьте функционирование датчика опрокидывания тяги,

см. раздел 5.3.1 «Проверка функционирования датчика
опрокидывания тяги».

•EОбязательно отметьте тип устройства и вид газа, с которым

эксплуатируется устройство, в паспорте изделия в соответствии
с таблицей 10.2 «Данные настройки в зависимости от вида
газа» в разделе 10 «Технические данные».

•EУстановите кожух на устройство.

6.4 Передача

пользователю

Пользователь устройства должен быть проинструктирован об
обращении и функционировании газового проточного
водонагревателя.
•EОзнакомьте пользователя с управлением устройства.

Передайте пользователю руководство по эксплуатации и
ответьте на его вопросы.

•EПередайте пользователю на хранение все предназначенные

для него инструкции и документацию.

•EУкажите пользователю на то, что Вы обозначили тип

устройства и вид газа, с которым эксплуатируется устройство,
в паспорте изделия Vaillant в соответствии с таблицей 10.2
«Данный настройки в зависимости от вида газа».

• Проинструктируйте пользователя о принятых мерах по

обеспечению подвода необходимого количества воздуха
для горения и нормального отвода продуктов сгорания.
При этом следует обратить внимание пользователя на то,
что запрещается вносить изменения, влияющие на работу
устройства.

•EУкажите пользователю на правила по технике безопасности,

которые он должен строго соблюдать.

•EУкажите пользователю на необходимость регулярного

проведения осмотров и технического обслуживания
устройства. Порекомендуйте ему заключить договор о
техническом обслуживании.

•EОбратите внимание пользователя на то, что инструкции

должны оставаться вблизи водонагревателя.

•EОбратите особое внимание пользователя на то, что изменения

в помещении разрешается выполнять только по согласованию
со специализированной организацией.

6.5

Переналадка на другой вид газа

 Опасно!

Высокое содержание угарного газа из-за
неправильного сгорания опасно для жизни.
Переналадку устройства на другой вид газа
разрешается выполнять только с использованием
поставляемых с завода-изготовителя комплектов для
переналадки.

6 Ввод в эксплуатацию
