Руководство по монтажу

 atmoMAG

4.5 Монтаж

устройства

 Указание!

В транспортном положении вращающиеся ручки не
установлены.

4.5.1  Снятие и установка кожуха устройства

Для монтажа и технического обслуживания водонагревателя Вы
должны снять кожух устройства, а после окончания работ
установить его на место.

Снятие кожуха

14

1

13

10

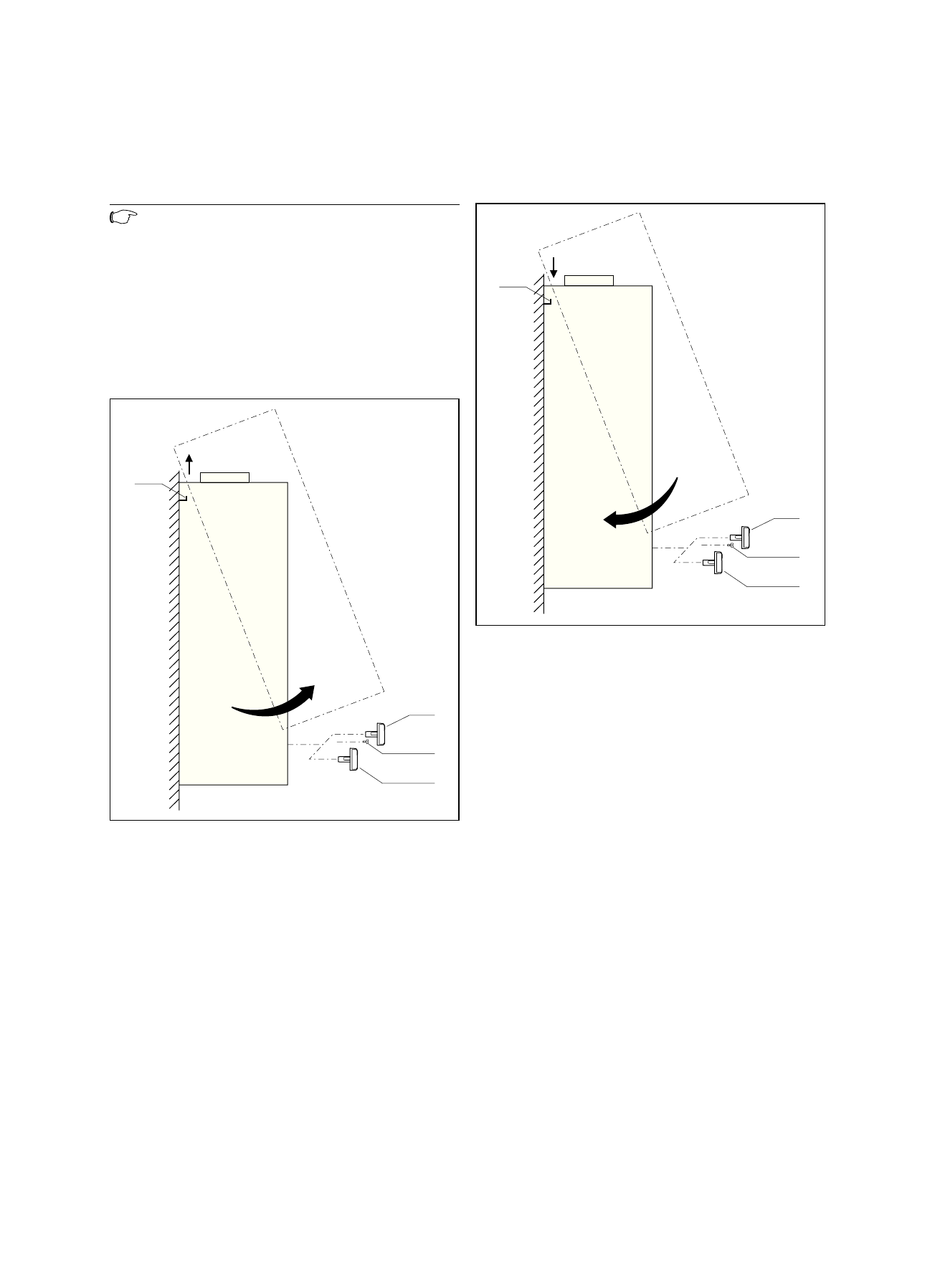

Рис. 4.4  Снятие кожуха

• Снимите ручку терморегулятора (

1

) со шпинделя и ручку

регулятора мощности (

10

).

• Вывинтите винт (

13

), находящийся под ручкой

терморегулятора.

• Потяните кожух на себя и вытащите его через верх, сняв

с обоих держателей (

14

).

Установка кожуха

14

1

13

10

Рис. 4.5  Установка кожуха

•EУстановите кожух сверху в оба держателя (

14

) и прижмите

его к задней стенке. Следите за тем, чтобы обе планки вошли
в вырезы кожуха.

•EВвинтите на место винт (

13

), находящийся под ручкой

терморегулятора.

•EУстановите на место ручку регулятора мощности (

10

) и ручку

терморегулятора (

1

).

4.5.2 Монтаж

устройства

•EОпределите место установки, см. раздел 4.2 «Требования

к месту установки».

•EДля подвески устройства используйте, в зависимости от

местных условий, вырезы или отверстия в задней стенке
устройства.

•EПросверлите отверстия для крепежных винтов соответственно

размерам, указанным на рисунке в разделе 4.4 «Размеры».

•EДля крепления устройства можно использовать анкерные

болты, крюки, винты или болты с резьбой.

•EЗакрепите заднюю стенку устройства на стене, используя для

этого подходящий крепежный материал.

4 Монтаж
