Руководство по монтажу

 atmoMAG

 Опасно!

Опасность для жизни при некорректно
произведённой переналадке на другой вид газа.
Переналадка устройства на другой вид газа
разрешается выполнять только с использованием
поставляемых с завода-изготовителя комплектов для
переналадки.

При смене вида газа необходимо выполнить переналадку
устройства на имеющийся вид газа. Для этого требуется
заменить определённые детали устройства и изменить настройку
определённых узлов.
Эти изменения и вызванные ими новые настройки разрешается
выполнять только квалифицированному и аттестованному
фирмой Vaillant специалисту согласно предписаниям,
действующим в данной местности.
Переналадку можно легко выполнить, если следовать
инструкциям, которые поставляются совместно с предлагаемыми
фирмой Vaillant комплектами переналадки.

7  Осмотры и техническое обслуживание

7.1

Подготовка к техническому обслуживанию

Для проведения технического обслуживания Вы должны
демонтировать корпус, см. раздел 4.5 «Монтаж устройства».
Перед проведением описанных ниже работ по техническому
обслуживанию следует полностью опорожнить устройство, см.
раздел 4.8 «Защита от замерзания» в руководстве по
эксплуатации.
Для очистки устройства вначале необходимо демонтировать
горелку, а затем теплообменник. После окончания работ по
техническому обслуживанию установите все детали на место
в обратной последовательности.
Всегда очищайте как горелку, так и теплообменник.

 Указание!

На всех демонтированных деталях заменяйте
уплотнения (комплекты уплотнений см. раздел 7.7
«Запасные части»)

7.2 Очистка

горелки

Для чистки, возможно, потребуется демонтировать не только
горелку, но и коллектор, если он также загрязнён.

7.2.1  Демонтаж фильтра запального газа

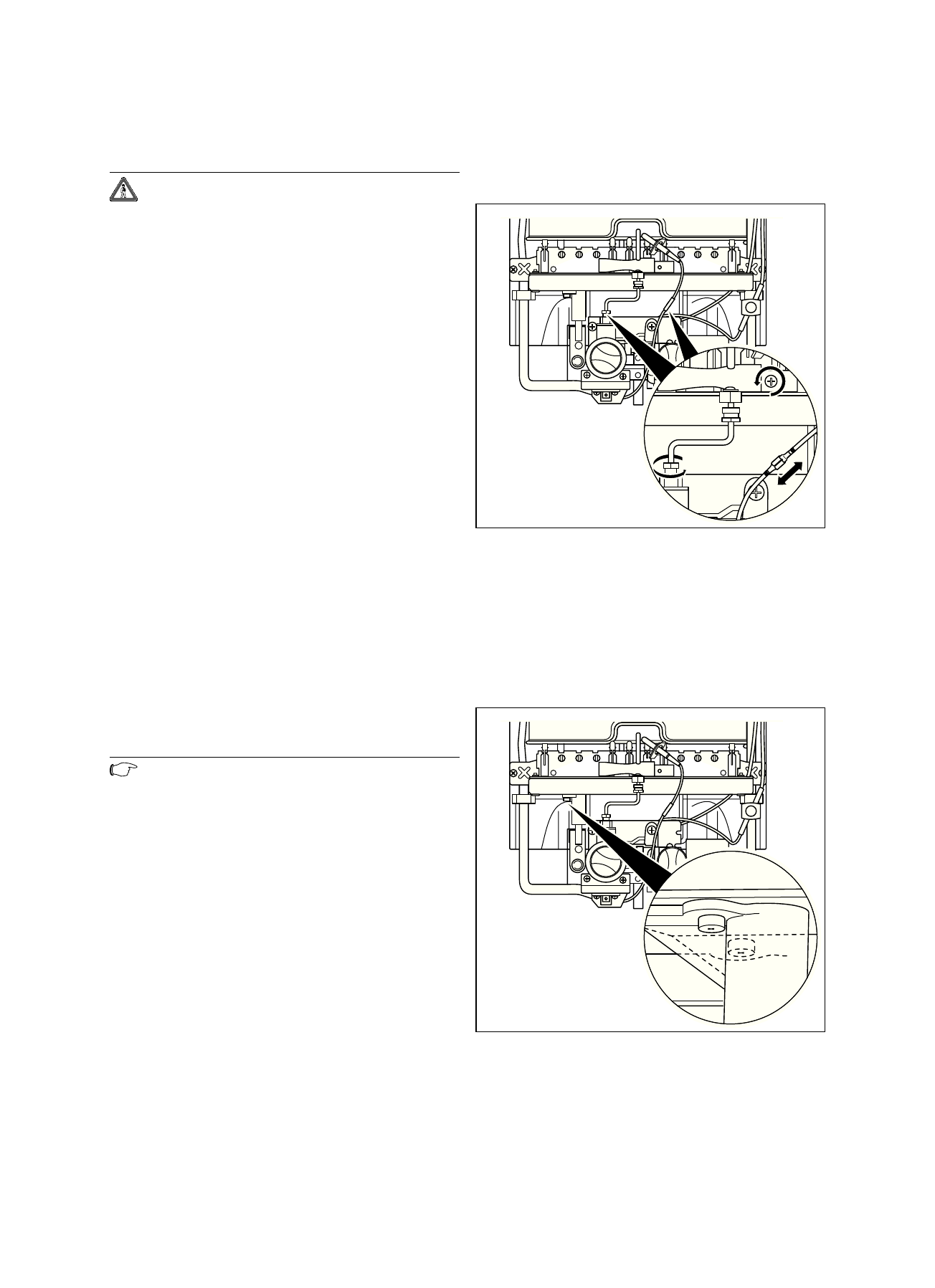

Рис. 7.1  Демонтаж фильтра запального газа и электрода розжига

• Отсоедините штекерный контакт запального кабеля от

электрода розжига.

• Вывинтите винт, крепящий запальную горелку к основной

к горелке, и снимите запальную горелку.

• Отпустите гайки трубопровода запального газа на газовой

арматуре и осторожно снимите этот трубопровод.

7.2.2 Демонтаж

горелки

Рис. 7.2  Крепление горелки на газовой арматуре

• Вывинтите два шурупа, которыми горелка закреплена на

газовой арматуре.

• Слегка приподнимите горелку и вытащите ее на себя.
